Реферат



СТАЛЕБЕТОННОЕ ПОКРЫТИЕ, включагацее железобетонные ребристые плиты покрытия с поперечньми и продольныьш ребрами, уложенные на стропильные металлические несущие конструкции, отличающееся тем, что, с целью снижения материалоемкости стропильных конструкций , каждая плита снабжена с одной стороны дополнительным линейньм элементом, расположенным под поперечньы торцовьм ребром, прикрепленным концами к продольным ребрам в уровне их опорной поверхности и выступающим за пределы торца плиты на половину своей ширины, при этом ширина дополнительного линейного элемента меньше или равна ширине верхнего пояса стропильной конструкции, причем смежная плита прикреплена к выступу линейного элемента свободным торцовым ребром.

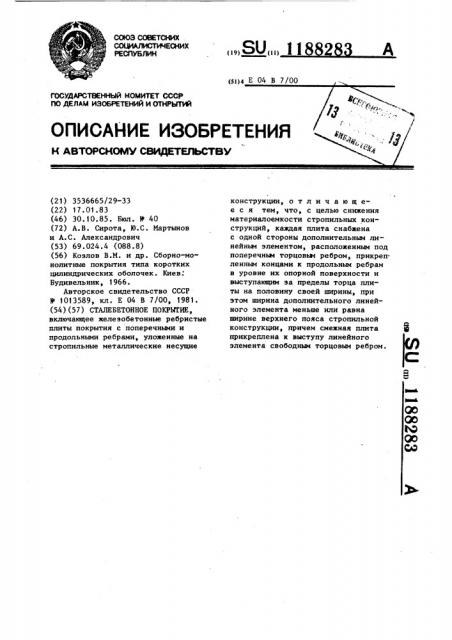

СОЮЗ СОВЕТСНИХ .

СОЦИАЛИСТИЧЕО (ИХ

РЕСПУБЛИН (l9) (!!) (5)) 4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТМЙ

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3536665/29-33 (22) 17.01.83 (46) 30.10.85. Бюл. У 40 (72) А.В. Сирота, Ю.С. Мартынов и А.С. Александрович (53) 69.024,4 (088.8) (56) Козлов В.М. и др. Сборно-монолитные покрытия типа коротких цилиндрических оболочек. Киев.

Будивельник, 1966.

Авторское свидетельство СССР

)(1013589, кл. Е 04 В 7/00, 1981. (54)(57) СТАЛЕБЕТОННОЕ ПОКРЫТИЕ, включающее железобетонные ребристые плиты покрытия с поперечными и продольными ребрами, уложенные на стропильные металлические несущие конструкции, о т л и ч а ю щ е" е с я тем, что, с целью снижения материалоемкости стропильных конструкций, каждая плита снабжена с одной стороны дополнительным линейным элементом, расположенным под поперечныч торцовьм ребром, прикреп. ленным концами к продольным ребрам в уровне их опорной поверхности и выступающим эа пределы торца плиты на половину своей ширины, при этом ширина дополнительного линейного элемента меньше или равна ширине верхнего пояса стропильной конструкции, причем смежная плита прикреплена к выступу линейного элемента свободным торцовым ребром.

Изобретение относится к строительству, в частности к покрытиям промышленных зданий.

Целью изобретения является снижение материалоемкости стропильных конструкций.

На фиг.1 показано покрытие в зоне опирания плит на стропильную конструкцию, в плане, на фиг.2 разрез А-А на фиг.1; на фиг.3— плита покрытия, в плане; на фиг.4 вид Б на фиг.3 на фиг.5 — разрез

В-В на фиг.4 на фиг.6 — вид Г на фиг.4.

Покрытие включает плиты с продольными ребрами 1, поперечными ребрами 2, торцовыми ребрами 3, а также полкой 4. К плитам прикреплен дополнительный линейный железобетонный элемент 5. Линейный элемент выступает за пределы торца

188283 2 ппиты на половину своей ширины с учетом зазора между торцовыми ребрами плит. Прикрепление линейного элемента к плите производится сваркой через закладные детали 6 и 7. С помощью закладных деталей

6, 8 и 9 осуществляется прикрепление плиты к верхнему поясу стропиль. ной конструкции 10. В полке 4 пли10 ты выполнены отверстия 11 для обеспечения двусторонней приварки линейного элемента 5 к поясу 10. Через эти отверстия вставляют электрод при выполнении сварочных ра1S бот.

С помощью закладных элементов 6-9 обеспечивается совместная работа на сжатие верхнего пояса стропильной конструкции, железо20 бетонной ребристой плиты и линейного железобетонного элемента.

1188283

Я Е 1

4Риг Ю

Яид Г
