Изобретение относится к строительству и применяется как средство под мащйвания при производстве строительно-монтажных работ внутри или снаружи зданий. 5

Пелью изобретения является повышение маневренности лесов путем обеспечения возможности использования их на пересеченной местности и в стесненных условиях.

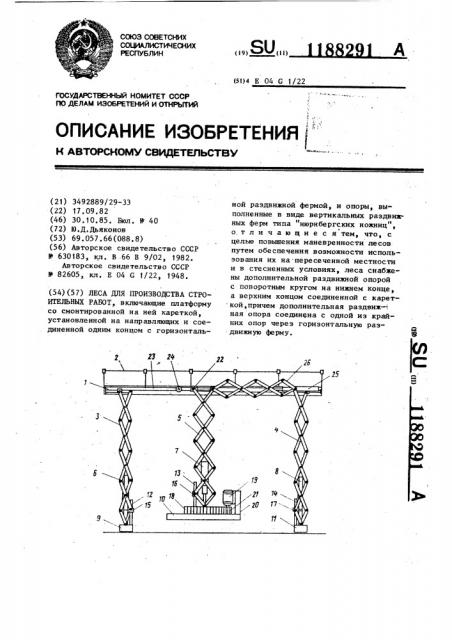

На чертеже схематически изображены леса, общий вид.

Леса для производства строительных работ включают платформу 1 с ограждением 2 и крайними опорами 3,4 и дополнительной 5, выполненными в виде вертикальных раздвижных ферм, изме- . няемых по высоте гидроцилиндрами 6, 7 и 8,которые опираются на площадки

9,10 и 11. На площадках установлены 20 направляющие 12, 13 и 14, по которым перемещаются ползуны 15, 16 и 17.

Дополнительная опора 5 имеет на своем нижнем конце поворотный круг 18, который приводится во вращение элек- 25 тродвигателем 19, закрепленным на стойке 20, электродвигатель 19 соединен с зубчатой передачей 21, находящейся в зацеплении с поворотным кругом 18. Дополнительная опора 5 30 установлена с возможностью перемещения относительно крайних опор 3 и 4

291 г с помощью каретки 22, смонтированный на площадке 1 и перемещаемой по направляющей 23 на роликах 24 с помощью дополнительных гидроцилиндров 25.

Дополнительная опора 5 соединена с крайней опорой 4 через горизонтальную раздвижную ферму 26.

Леса работают следующим образом.

Платформа 1 перемещается вверх на крайних опорах 3,4 и дополнитеЛьной 5 гидроцилиндрами 6;7 и 8. Дополнительная опора 5 поднимается и дополнительным гидроцилиндром

25, воздействующим на горизонтальную раздвижную ферму, перемещается с по- .. мощью каретки 22 на роликах 24 по направляющей 23 в нужном направлении, затем дополнительная опора 5 опуска» ется, а крайняя опора 4 поднимается и перемещается дополнительным гидроцилиндром 25 в сторону движения лесов. Изменение направления движения происходит при поднятых крайних опорах 3 и 4 с помощью электродвигателя

19 и зубчатой передачи 2:1, входящей в зацепление с поворотным кругом 18.

Устанавливаются леса путем выравнивания платформы 1 в горизонтальном положении с помощью подъема или опускания крайних опор 3,4 и дополнительной 5.
