Клиновая передача

Клиновая передача

Иллюстрации

Показать все

Реферат



КЛИНОВАЯ ПЕРЕДАЧА, содержащая имеющие возможность перемещения Во взаимно перпендикулярных направляющих ведущее и ведомое звенья с выполненными в их телах цилиндрическими вырезами и размещенный в последних с возможностью самоустановки промежуточный клиновой элемент, одна рабочая грань которого выполнена цилиндрической , отличающаяся тем, что, с целью повьщ1ения долговечности , три другие рабочие грани выполнены также цилиндрическими и все рабочие грани описаны радиусами, равными радиусам вырезов звеньев, с которыми они взаимодействуют. (Л 00 00 4 U

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕКИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4 М (21) 3740257/25-28 (22) 17.05.84 (46) 30.)0.85.Бюл . N -. 40 (72) Г.10.Терлецкий и В.М.Павловец (7 1) Филиал Ростовского научно-исследовательского института технологии.машиностроения в r.Ðîâíî (53) 621 . 833 (088. 8) (56) Авторское свидетельство СССР

N9 911072, кл. F 16 Н 21/08, 1979: (54) (57) КЛИНОВАЯ ПЕРЕДАЧА, содержащая имеющие возможность перемещения во взаимно перпендикулярных направ„„SU< i 1188413 (5 )4 F 16 Н 21/00 В 23 D 23 00 ляющих ведущее и ведомое звенья с выполненными в их телах цилиндрическими вырезами и размещенный в последних с возможностью самоустановки промежуточный клиновой элемент, одна рабочая грань которого выполнена цилиндрической, отличающаяся тем, что, с целью повышения долговечности, три другие рабочие грани вы. полнены также цилиндрическими и все рабочие грани описаны радиусами, равными радиусам вырезов звеньев, с которыми они взаимодействуют.

1188413

Изобретение относится к машиностроению, в частности к технологической оснастке процессов штамповки и резки деталей.

Целью изобретения является повы- 5 шение долговечности клиновой передачи.

Положительный эффект достигается эа счет снижения перепада удельных давлений, возникающих на контактирую- !0 щих поверхностях клиновой пере-, дачи.

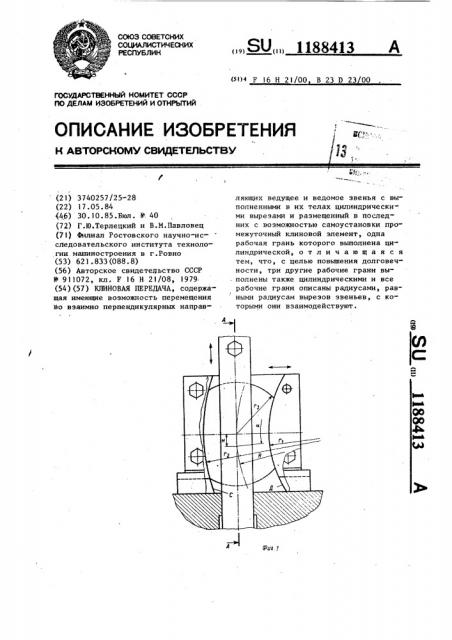

На фиг. 1 изображена клиновая передача; на фиг. 2 — разрез А-А на фиг.1. !3

Клиновая передача содержит ведущее

1 и ведомое 2 звенья, перемещающиеся во взаимно. перпендикулярных направлениях. В ведомом звене для этого служит направляющая 3. В криволинейном 20 цилиндрическом вырезе ведомого звена, описанном радиусами г„ и г, и цилиндрическом вырезе ведущего звена, описанном радиусом r размещен с воэможностью относительных переме- .25 щений промежуточный клиновой элемент

4. Рабочие грани клинового элемента

4 выполнены цилиндрическими и описаны радиусами, равными радиусам цилиндрических поверхностей вырезов, с ко- 30 торыми они контактируют. Ведущее звено 1 получает перемещение от привода

5 (например, верхняя плита штампа или полэун пресса ), Ведущее 1, ведомое 2 звенья и кли-35 новой элемент 4 фиксируются в сборе съемной пластиной 6 и крепежными зле ментами 7.

Клиновая передача работает следу- 40 ющим образом.

При расположении в первоначальный момент оси клинового элемента 4 выше горизонтальной оси ведомого звена 2 и при последующем перемещении ведущего звена !" вниз оно действует своей цилиндрической поверхностью, выполненной по радиусу г на соответствующую поверхность клинового элемента 4, также выполненную по радиусу r3, и перемещает клиновой элемент 4 вниз с одновременным поворотом его вокруг собственной оси на угол с . Поворот происходит за счет скольжения в вырезах звеньев.

При этом клиновой элемент своей поверхностью, выполненной по радиусу

r, воздействует на соответствующую

1 поверхность D ведомого звена 2 и перемещает его вправо. После прохождения оси клинового элемента 4 горизонтальной оси ведомого звена 2 клиновой элемент 4 своей поверхностью, выполненной по радиусу r2 воздей ствует на соответствующую поверхность С ведомого звена 2 и перемещает его влево.

Таким образом предлагаемое устройство позволяет за счет перемещения ведущего звена 1 в одну сторону получить реверсивное перемещение ведомого звена 2. Величина 1 перемещения ведомого звена 2 в одну сторону может быть определена. по формуле

C = R (1 - cosoC) где R — радиус кривизны криволинейного цилиндрического паза ведомого звена.

Необходимая величина Н хода ведущего звена

H = R-sink.

1188413

Составитель В. Сергеев
