Реферат



УСТРОЙСТВО ДЛЯ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ТРУБ, содержащее сканирующий механизм, закрепленный на нем приемник сигналов, подключенный к последнему усилитель, и регистратор, отличающееся тем, что, с целью расширения функциональных возможностей, в качестве приемника сигналов используется преобразователь Холла, выход усилителя подключен к регистратору , сканирующий механизм выполнен в виде конической зубчатой передачи , на торцах ведущего колеса которой соосно с ним закреплены диски, преобразователь Холла жестко связан с валом ведомого зубчатого колеса, который установлен в последней с возможностью фиксации в различных положениях, а зубчатые колеса выполнены из немагнитного С материала.

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК (19) SU (11) (51)4 G 01 N 27/82

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ материала.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР по делАм изОБРетений и ОтнРытий (21) 3495861/25-28 (22) 29. 09. 82 (46) 30. 10. 85. Бюл. N - 40 (71) Белорусский ордена Трудового

Красного Знамени политехнический институт (72) В.П. Кащеев, В.А. Сычик, В.А. Воробьев, А.М. Заболотников, П.А. Лавринович, А.П. Мычик, Н.И. Шкода и Ю.С. Уваров (53) 620. 179. 14 (088. 8) (56) Авторское свидетельство СССР

У 345428, кл. G 01 N 27/87, 1970. (54)(57) УСТРОЙСТВО ДЛЯ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ТРУБ, содержащее сканирующий механизм, закрепленный на нем приемник сигналов, подключенный к последнему усилитель, и регистратор, о т л и ч а ю щ е— е с я тем, что, с целью расширения функциональных воэможностей, в качестве приемника сигналов используется преобразователь Холла, выход усилителя подключен к регистратору, сканирующий механизм выполнен в виде конической зубчатой передачи, на торцах ведущего колеса которой соосно с ним закреплены диски, преобразователь Холла жестко связан с валом ведомого зубчатого колеса, который установлен в последней с возможностью фиксации в различных положениях, а зубчатые колеса выполнены из немагннтного

Составитель И.Рекунова

Редактор H.Горват Техред А.Кикемезей Корректор А.Зимокосов

Тираж 896 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6737/45

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

1 1

Изобретение относится к средствам нераэрушающего контроля и может быть использовано в системах профилактического анализа целостности труб и прогнозирования появления в них дефектов.

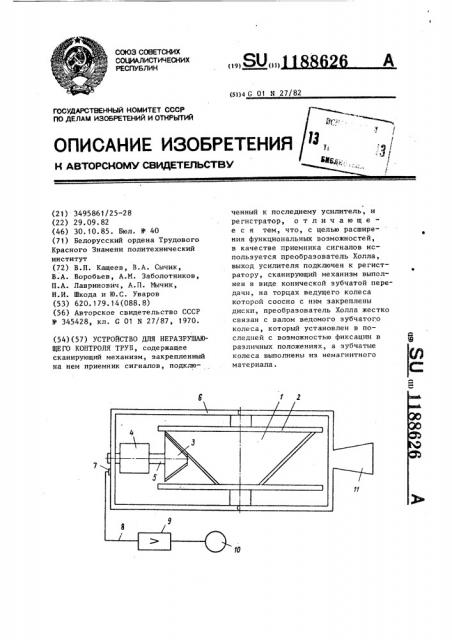

На чертеже изображена структурная схема устройства для неразрушающего контроля труб.

Устройство для неразрушающего контроля труб содержит сканирующий механизм, выполненный в виде конической зубчатой передачи, включающей ведущее зубчатое колесо 1, на торцах которого соосно с ним закреплены диски 2, и ведомое зубчатое колесо 3, преобразователь 4

Холла, жестко связанный с валом S ведомого колеса 1, который установлен в последнем с возможностью фиксации в различных положениях, и корпус 6. На валу 5 в месте соединения с корпусом 6 установлены скользящие контакты 7, к которым с одной стороны присоединяется преобразователь 4 Холла, используемый в качестве приемника сигналов, а с другой стороны питающий кабель 8.

Преобразователь 4 Холла связан кабелем 8 с усилителем 9, выход которого электрически соединен с регистратором 10. При ручном перемещении ведущего зубчатого колеса по поверхности контролируемой трубы используется рукоятка 11, которая может поворачиваться вокруг вала о колеса 1 на 180 с фиксацией положения. Ведущее зубчатое колесо 1 и ведомое зубчатое колесо 3 сканирующего механизма изготовлены иэ немагнитного материала, например дюралюминия, латуни, фторопласта. Иэ аналогичного материала выполнены и другие детали устройства.

188626 г

Устройство для нераэрушающего контроля труб работает следующим образсм, Для выявления дефектов металлических труб, а также поиска напряженных участков, устройство устанавливается на поверхности контролируемой трубы (не указана) ведущим зубчатым колесом 1 с дисками

10 2 и затем перемещается по поверхности трубы вдоль ее оси.

Напряженные участки трубы генерирует магнитное поле. Так как эти участки могут носить локальный характер, то силовые линии магнитного поля имеют различную ориентацию в перпендикулярной оси трубы плоскости в зависимости от места размещения локального дефекта на рб контролируемой трубе. Условием нахождения локальных дефектов является непрерывное вращение преобразователя 4 Холла вокруг оси, параллельной оси трубы. Преобразователь 4 Холла совершает вращательное движение с помощью сканирующего механизма.

При появлении напряженного участка на контролируемой трубе, излучающего магнитное поле, преобразователь 4 Холла генерирует переменное напряжение, которое усиливается с помощью усилителя 9 и фиксируется регистратором 10 ° Последующая ориентация преобразователя 4 Холла по максимуму напряжения сигнала за счет подвижного соединения вала 5 с зубчатым колесом 3 с возможностью фиксации в различных положениях

40 позволяет определить направление силовых линий магнитного поля и точное место нахождения напряженого участка контролируемой трубы.
