Свч фильтр
Иллюстрации
Реферат
СВЧ-ФИЛЬТР, содержащий п диэлектрических резонаторов, которые связаны между собой по внешним полям и расположены на одной прямой, перпендикулярно которой размещены отрезки входной и выходной линий передачи, которые соответственно связаны с первым и п-м диэлектрическими резонаторами, отличающийся тем, что, с целью уменьшения потерь в полосе пропускания, в него введены первый и второй полупроводниковые усилительные элементы и вентиль, при этом первый полупроводниковый усилительный элемент подключен к одному концу отрезка входной линии передачи, другой конец которой подключен к выходу вентиля, вход которого является входом СВЧ-фильтра,. второй полупроводниковый усилительный элемент подключен к одному концу отрезка выходной линии передачи, второй конец которого является выходом СБЧ-фильтра, а электрические длины отрезков входной и выходной линий передачи от первого и второго полупроводниковых усилительных элементов до областей связи соответственно с первым и п-м диэлектрическими резонаторами выбi раны в пределах от 0,15 до 0,6 длины волны сл на резонансных частотах соответственно первого и п-го диэлектрических резонаторов. СХ) 00 СХ) ю
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТ
Н ABTOPCHOIVIV СВИДЕТЕЛЬСТВУ
Выход
ВхОд
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3669783/24-09 (22) 28.11.83 (46) 30.10.85. Бюл. № 40 (72) В. М. Геворкян (71) Московский ордена Ленина и ордена
Октябрьской Революции энергетический институт (53) 621.372.843.2 (088.8) (56) Обзоры по электронной технике, сер 1, вып. 4, 1981, рр. 39 — 50.
Там же р. 47, рис. 32. (54) (57) СВЧ-ФИЛЬТР, содержащий п диэлектрических резонаторов, которые связаны между собой по внешним полям и расположены на одной прямой, перпендикулярно которой размещены отрезки входной и выходной линий передачи, которые соответственно связаны с первым и п-м диэлектрическими резонаторами, отличающийся тем, что, с целью уменьшения потерь в полосе
ÄÄSUÄÄ 1188812 А пропускания, в него введены первый и второй полупроводниковые усилительные элементы и вентиль, при этом первый полупроводниковый усилительный элемент подключен к одному концу отрезка входной линии передачи, другой конец которой подключен к выходу вентиля, вход которого является входом СВЧ-фильтра, второй полупроводниковый усилительный элемент подключен к одному концу отрезка выходной линии передачи, второй конец которого является выходом СВЧ-фильтра, а электрические длины отрезков входной и выходной линий передачи от первого и второго полупроводниковых усилительных элементов до областей связи соответственно с первым и и-м диэлектрическими резонаторами выб- а
tO раны в пределах от 0,15 до 0,6 длины волны на резонансных частотах соответственно пер- g+ вого и и-го диэлектрических резонаторов.
С::
1188812
Составитель Л. Белая
Техред И. Верес Корректор В. Синицкая
Тираж 637 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, K — 35, Раушская наб., д. 4/5
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
Редактор М. Бандура
Заказ 6751/55
Изобретение относится к СВЧ-радиотехнике.
Цель изобретения — уменьшение потерь в полосе пропускания.

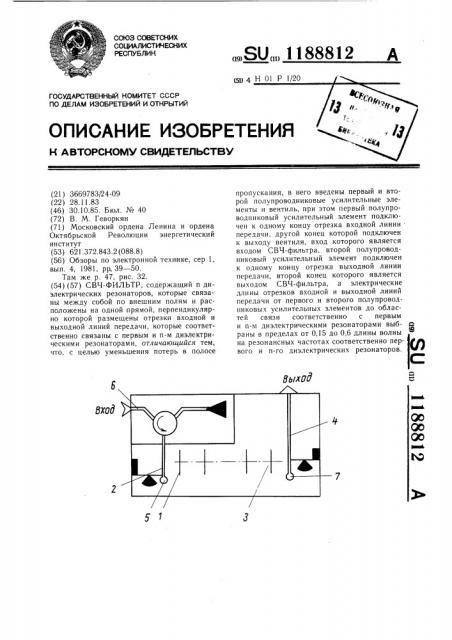

На чертеже схематически представлен
СВЧ-фильтр.
Фильтр содержит п диэлектрических резонаторов уз которых первый диэлектричеуи4 резонатор.1 связан с отрезком 2 входной линией пЩе ачи, а п-й диэлектрический,, резонатор 3 связан с отрезком 4
- выходной . линии передачи, первый полу; фоводниковьщ -.усилительный элемент 5, 11одклю1енный к одному концу отрезка 2, другой конец которого подсоединен к выходу вентиля 6, второй полупроводниковый усилительный элемент 7, подключенный к одному концу отрезка 4, другой конец которого является выходом СВЧ-фильтра.
СВЧ-фильтр работает следующим образом.
Входной сигнал, проходя через вентиль
6 и усиливаясь входным резонансным усилителем, образованным первым полупроводниковым усилительным элементом 5 и первым диэлектрическим резонатором 1, возбуждает систему из п диэлектрических резонаторов, попадая на выход СВЧ-фильтра, образованный вторым резонансным усилителем, состоящим из второго полупроводникового усилительного элемента 7 и и-го диэлектрического резонатора 3, поступает на выход фильтра. Сигнал, проходящий с выхода СВЧ-фильтра на его вход, а также сигнал, отраженный от первого полупроводникового усилительного элемента 5 гасятся в вентиле 6. Требуемый коэффициент усиления резонансных усилителей подбирается установкой соответствующих питающих напряжений первого и второго полупроводниковых усилительных элементов, а также выбором электрических длин от первого диэлектрического резонатора 1 до первого полупроводникового усилительного элемента 5 вдоль отрезка 2 и от п-го диэлектрического резонатора 3 до второго полупроводникового усилительного элемента 7 вдоль отрезка 4.
