Реферат



АНТЕННОЕ УСТРОЙСТВО, состоящее из излучателя, выполненного в виде квадратной рамки, содержащей отводы от середины ее сторон к центру, плоского рефлектора, расположенного параллельно плоскости квадратной рамки, и коаксиального кабеля, подключенного к отводам, соединенным попарно, отличающееся тем, что, с целью повышения пространственной помехозащищенности , в него введены дистанционно управляемые реле с магнитньш запоминанием , контактные группы которых подключены к отводам квадратной рамки с возможностью попарного замыкания их смежных свободных концов, и симметрирующее устройство , установленное между плоским рефлектором и квадратной рамкой и подключенное входом к коаксиальному кабелю, а симметричными выходами к отводам квадратной рамки, подключенным к серединам ее противоположных сторон. 00 00 00 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1188818 А (51)4 Н 01 Q 9/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ р y i, ч И; iЭ юУ уу

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ м . И

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

1 . (Дуг. у (21) 3695935/24-09 (22) 27. 01. 84 (46) 30.10.85. Бюл. № 40 (72) О. Н. Басурин, А. С. Гонта, Ф. Б. Ставрович-Черневский и А. П. Тесовс(53) 621.396.67(088.8) (56) Харченко К. П. УКВ антенны. М.:

Изд-во ДОСААФ, 1969, с. 77 — 84.

Марков В. В. Радиорелейная связь. М.:

Связь 1979, с. 110 — 112. (54) (57) АНТЕННОЕ УСТРОЛСТВО, состоящее из излучателя, выполненного в виде квадратной рамки, содержащей отводы от середины ее сторон к центру, плоского рефлектора, расположенного параллельно плоскости квадратной рамки, и коаксиального кабеля, подключенного к отводам, соединенным попарно, отличающееся тем, что, с целью повышения пространственной помехозащищенности, в него введены дистанционно управляемые реле с магнитным запоминанием, контактные группы которых подключены к отводам квадратной рамки с возможностью попарного замыкания их смежных свободных концов, и симметрирующее устройство, установленное между плоским рефлектором и квадратной рамкой и подключенное входом к коаксиальному кабелю, а симметричными выходами к отводам квадратной рамки, подключенным к серединам ее противоположных сторон.

1188818

4зц2 2

Составитель В. Шило

Техред И. Верес Корректор В. Синицкая

Тираж 678 Г1одписное

ВНИИПИ Государственного комитета СССР

1 по делам изобретений и открыти"

13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 и

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Редактор М. Бандура

Заказ 6751/55

Изобретение относится к антенной технике и предназначено для приема и передачи электромагнитных колебаний в диапазоне метровых и дециметровых волн, а также для борьбы с помехами, действующими в направлении главного лепестка диаграммы направленности (ДН).

Цель изобретения —. повышение пространственной помехозащищенности.

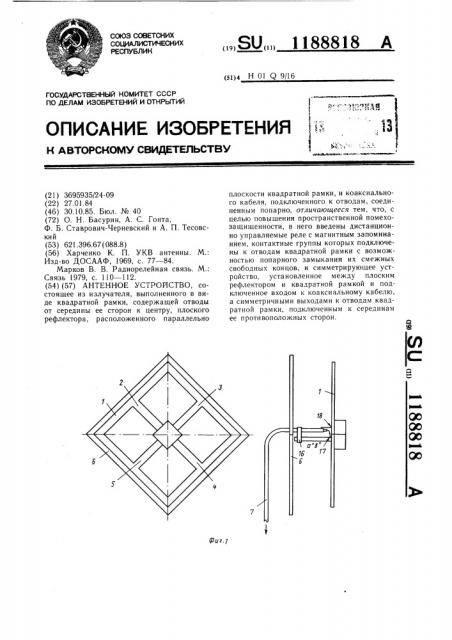

На фиг. 1 представлено антенное устройство, общий вид; на фиг. 2 — электри- 10 ческая схема соединения элементов антенного устройства.

Антенное устройство состоит из излучателя, выполненного в виде квадратной рамки 1, содержащей отводы 2 — 5 от середины ее сторон к центру, плоского рефлектора 6, расположенного параллельно плоскости квадратной рамки I, и коаксиального кабеля 7

Ъ подключенного к отводам 2 — 5, соединенным попарно, кроме того, в состав антенного устройства входят дистанционно управляемые 0 реле 8 — 11 с магнитным запоминанием, кон тактные группы 12 — 15 которых подключены к отводам 2 — 5 квадратной рамки 1 с возможностью попарного замыкания их смежных свободных концов, и симметрирующее устройство 16, установленное между плоским рефлектором 6 и квадратной рамкой 1 и подключенное входом к коаксиальному кабелю 7, а симметричными выходами 17 и 18 к отводам 2 — 5 квадратной рамки 1, при этом дистанционно управляемые реле 8 — 11 содержат обмотки управления 19 — 22, которые включены попарно 19 и 20, 21 и 22 последовательно и встречно, а пары обмоток подключены параллельно к источникам 23 управляющих импульсов.

Антенное устройство работает следующим образом.

При действии управляющего импульса одной, например, положительной полярности благодаря встречному включению обмоток 19 и 20, 21 и 22 контактные группы 12 и 14 замкнуты, а 13 и 15 разомкнуты. При этом отводы 2 и 3, а также 4 и 5 замкнуты между собой, а отводы 2 и 5, 3 и 4 разомкнуты, что соответствует возбуждению излучателя вертикальной поляризации.

При действии управляющего импульса противоположной, например, отрицательной полярности контактные группы 12 и 14 разом кнуты, а 13 и 15 замкнуты. В результате этого отводы 2 и 5, 3 и 4 замкнуты между собой, а отводы 2 и 3, 4 и 5 разомкнуты, что соответствует возбуждению излучателя горизонтальной поляризации.
