Реферат



УСТРОЙСТВО ДЛЯ СИНХРОНИЗАЦИИ ИМПУЛЬСОВ, содержащее первый и второй 3)-триггеры, первый и второй элементы ИЛИ и элемент И, первый вход которого подключен к С.-входу первого3)-триггера и к шине тактовых импульсов, а второй вход - к первому входу первого элемента ИЛИ, второй вход последнего связан с прямым выходом первого 0-триггера, а выход - с выходной шиной устройства, выход элемента И через второй элемент ИЛИ связан с С входом второго D-триггера, инверсный выход которого соединен с первым R -входом первого D -триггера, отличающееся тем, что, с целью повьшхения быстродействия и надежности, в него введены элемент ШШ -НЕ и ЗК -триггер, первый vJ-вход которого подключен к D-входу первого D -триггера, R -входу второго З -триггера и входной шине, а второй 3-вход - к инверсному выходу первого D-триггера и первому входу элемента ИЛИ-НЕ, второй вход которого связан с шиной тактовых импульсов, а выход элемента ИЛИ-НЕ подключен к второму s входу второго элемента .ИЛИ,С -вход (Л ЗК-триггера подключен к шине тактовых импульсов, R -вход - к инверсному выходу второго Р-триггера, а выходк второму R-входу первого О -триггера и к первому входу первого элемента ШШ.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5ц4 Н 03 К 5/13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОЬЮ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3710576/24-21 (22) 16.03.84 (46) 30.10.85. Бюл. У .40 (72) Б;В.Лавриненко и А.И.Свинцицкая (53) 621.374(088.8) (56) Авторское свидетельство СССР

NI 606200, кл. Н 03 К.5/13, 03.05.76.

Авторское свидетельство СССР

У 993456, кл. Н. 03 К 5/13, 04.05.81. (54) (57) УСТРОЙСТВО ДЛЯ СИНХРОНИЗАЦИИ

ИМПУЛЬСОВ, содержащее первый и второй

З-триггеры, первый и второй элементы .ИЛИ и элемент И, первый вход которого подключен к С.-входу первого 0-триггера и к шине тактовых импульсов, а второй вход — к первому входу первого . элемента ИЛИ, второй вход последнего связан с прямым выходом первого

З-триггера, а выход — с выходной шиной устройства, выход элемента И через второй элемент ИЛИ связан с

„„Я0„„1188867.С-.входом второго Э-триггера, инверсный выход которого соединен с первым Й -входом первого Э -триггера, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия и надежности, в него введены элемент

ИЛИ -НЕ и ЭК -триггер, первый -вход которого подключен к Э -входу первого З -триггера, g -входу второго

Э-триггера и входной шине, а второй

3 -вход — к инверсному выходу первого

3-триггера и первому входу элемента

ИЛИ-НЕ, второй вход которого связан с шиной тактовых импульсов, а выход элемента ИЛИ-НЕ подключен к второму входу второго элемента,ИЛИ, C -вход

3К-триггера подключен к шине тактовых импульсов, R -вход - к инверсному выходу второго 3 -vpHrrepa, а выходк второму R -входу первого 8 -триггера и к первому входу первого элемента ИЛИ.

1188867

Изобретение относится к импульсной технике, а именно к цифровым устройствам синхронизации.

Целью изобретения является повышение быстродействия и надежности устройства.

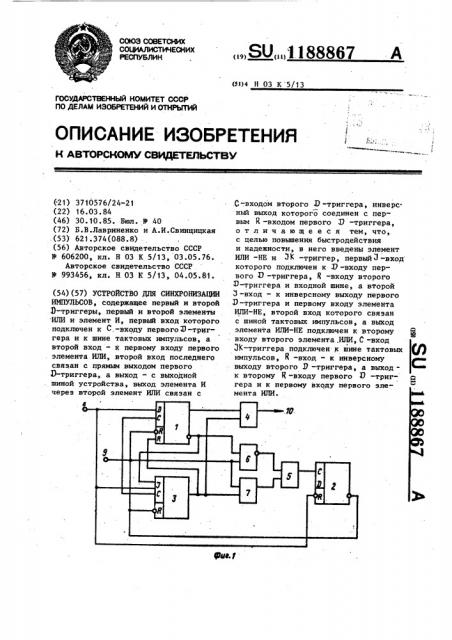

На фиг. 1 приведена блок-схема устройства для синхронизации; на фиг. 2 — временные диаграммы его работы.

Устройство содержит первый 1, второй 2Q триггеры и третийЗЩ-триггер, первый и второй элементы ИЛИ

4 и 5, элемент ИЛИ-HE 6, элемент И 7, входную шину 8, шину 9 тактовых импульсов, выходную шину 10. Шина 9 тактовых импульсов подключена к

С-входам первого и третьего триггеров 1 и 3, к первому входу элемента И 7 и к второму входу элемента 20

ИЛИ-HE 6. Входная шина 8 подключена к Э -входу первого триггера 1, g --входу второго триггера 2 и к первому .1-входу третьего триггера 3, второй вход элемента И 7 подключен к первому входу первого элемента ИЛИ 4, второй вход последнего связан с прямьм выходом первого триггера 1, а выход — с выходной шиной 10. Выход элемента И 7 через второй элемент - 30

ИЛИ 5 связан с С-входом второго трип гера 2, инверсный выход которого соединен с первым К -входом первого триггера 1 и с Й -входом третьего триггера 3. Второй 3 -вход третье о триггера 3 подключен к инверсному .. выходу первого триггера 1 и к первому входу элемента ИЛИ-НЕ 6, выход которого подключен к второму входу второго элемента ИЛИ 5, выход третье-gg го триггера 3 связан с вторым К -входом первого триггера 1 и с первым входом первого элемента ИЛИ 4.

Устройство для синхронизации импульсов работает следующим образом.gg

В исходном состоянии все три триггера находятся в нулевом положении.

Импульс, поступающий по входной шине 8, подается на 3 -вход первого триггера 1 и Д -вход третьего триг- y) гера 3 ° Ближайший .фронт тактового импульса устанавливает в "1" первый или третий триггеры. Триггер 1 уста" навливается в случае, если первым пришел положительный фронт тактового импульса, а триггер 3 — если отрицательный фронт. Пусть первым пришел положительный фронт тактового импульса. Триггер 1, установившись в

"1", нулевым уровнем с инверсного выхода блокирует третий триггер 3.

На элементе ИЛИ-НЕ 6 происходит совпадение низкого уровня с инверсного выхода первого триггера и низко"

ro уровня по шине 9 тактовых импульсов, когда тактовый импульс кончится. Положительный фронт с выхода элемента ИЛИ-НЕ 6, пройдя через второй элемент ИЛИ 5, взводит второй триггер 2 в "1". Нулевой уровень с инверсного выхода этого триггера

1 устанавливает в "0" первый и третий; триггеры. На прямом выходе первого триггера 1 формируется задний фронт синхронизированного импульса. Этот импульс через первый элемент ИЛИ 4 поступает на выходную шину 10 устройства. По окончании входного сигнала на шине 2 второй триггер устанавливается в "0" и разблокирует первый и третий триггера 1 и 3.

В случае, если первым пришел отрицательный фронт тактового импульса, в "1" устанавливается третий триггер 3 и высоким уровнем с прямого выхода блокирует первый триггер 1 по R -входу.

Высокий уровень с прямого вы- хода третьего триггера 3 совпадает на элементе И 7 с положительным фронтом следующего тактового импульса.

Положительный фронт с выхода элемента И 7, пройдя через второй элемент ИПИ 5, взводит второй триггер, который также как и в предыдущем случае сбрасывает в "0" первый и третий триггера 1 и 3. Импульс, сформированный на выходе триг. гера 3, через элемент ИЛИ 4 поступает на выходную шину 10 устройства.

По окончании входного импульса второй триггер 2 устанавливается в "0", разблокируя тем самым первый и третий триггеры 1 и 3.
