Реферат



МНОГОСТАБИЛЬНЫЙ СЧЕТНЫЙ ТРИГГЕР, содержащий входную шину два коммутирующих элемента И-НЕ, 2л элементов И-НЕ (п, 2, ...) и 2п дополнительных элементов И-НЕ, выходы первого н последнего из которых соединены соответственно с первыми входами первого и второго коммутирующих элементов И-НЕ, вторые входы которых соединены соответственно с входами первого и последнего из 2п элементов И-НЕ, входная щина соединена с первыми входами каждого из 2п дополнительных элементов И-НЕ, остальные входы каждого из которых соединены с выходами остальных из 2п дополнительных элементов И-НЕ, выходы первого и второго коммутирующих элементов И-НЕ соединены соответственно с первыми дополнительными входами первого и последнего из 2п дополнительных элементов И-НЕ, выход каждого из 2п элементов И-НЕ соединен с соответствующими входами остальных из 2л элементов И-НЕ, выход каждого из 2п дополнительных элементов И-НЕ соединен с дополнительными входами всех 2п элементов И-НЕ, кроме последующего в кольце, отличающийся тем, что, с целью упрощения, вторые дополнительные входы первого из 2п дополнительных элементов И-НЕ соединены с выходами всех нечетных из 2л элементов И-НЕ, кроме первого, вторые дополнительные входы последнего из 2л дополнительных элементов И-НЕ соединены с выходами всех четных из 2л элементов И-НЕ, кроме последнего, дополнительные входы каждого нечетного из 2п дополнительных элементов И-НЕ, кроме первого, соединены с выходом первого коммутирующего элемента И-НЕ и с выходами всех нечетных из 2п элементов И-НЕ, I кроме данного нечетного, дополнительные входы каждого четного из 2п дополнитель (Л ных элементов И-НЕ, кроме последнего, сое динены с выходом второго коммутирующего элемента И-НЕ и с выходами всех четных из 2л элементов И-НЕ, кроме данного четного дополнительные входы первого коммутирующего элемента И-НЕ соединены с выходами всех нечетных из 2л дополнительных элементов И-НЕ и 2л элементов И-НЕ, кроме первых, дополнительнь1е входы второго ком00 00 00 00 00 мутирующего элемента И-НЕ соединены с выходами всех четных из 2л дополнительных элементов И-НЕ и 2л элементов И-НЕ, кроме последних.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 Н 03 К 29/00

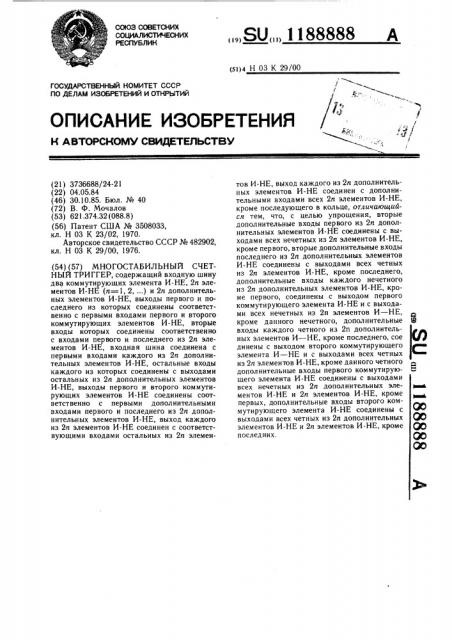

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОтнРытий (21) 3736688/24-21 (22) 04.05.84 (46) 30.10.85. Бюл. № 40 (72) В. Ф, Мочалов (53) 621.374.32 (088.8) (56) Патент США № 3508033, кл. Н 03 К 23/02, 1970.

Авторское свидетельство СССР № 482902, кл. Н 03 К 29/00, 1976. (54) (57) МНОГОСТАБИЛЬНЫЙ СЧЕТНЫЯ ТРИГГЕР, содержащий входную шину два коммутирующих элемента И-НЕ, 2п элементов И-НЕ (n=1, 2,,) и 2п дополнительных элементов И-НЕ, выходы первого и последнего из которых соединены соответственно с первыми входами первого и второго коммутирующих элементов И-НЕ, вторые входы которых соединены соответственно с входами первого и последнего из 2п элементов И-НЕ, входная шина соединена с первыми входами каждого из 2п дополнительных элементов И-НЕ, остальные входы каждого из которых соединены с выходами остальных из 2п дополнительных элементов

И-НЕ, выходы первого и второго коммутирующих элементов И-НЕ соединены соответственно с первыми дополнительными входами первого и последнего из 2п дополнительных элементов И-НЕ, выход каждого из 2п элементов И-НЕ соединен с соответствующими входами остальных из 2п элемен„„SU,, 1188888 A тов И-НЕ, выход каждого из 2п дополнительных элементов И-НЕ соединен с дополнительными входами всех 2п элементов И-НЕ, кроме последующего в кольце, отличающийся тем, что, с целью упрощения, вторые дополнительные входы первого из 2п дополнительных элементов И-НЕ соединены с выходами всех нечетных из 2п элементов И-НЕ, кроме первого, вторые дополнительные входы последнего из 2п дополнительных элементов

И-НЕ соединены с выходами всех четных из 2п элементов И-НЕ, кроме последнего, дополнительные входы каждого нечетного из 2п дополнительных элементов И-НЕ, кроме первого, соединены с выходом первого коммутирующего элемента И-НЕ и с выходами всех нечетных из 2п элементов И вЂ” HE, кроме данного нечетного, дополнительные входы каждого четного из 2п дополнительных элементов И вЂ” НЕ, кроме последнего, сое динены с выходом второго коммутирующего элемента И вЂ” НЕ и с выходами всех четных из 2п элементов И-НЕ, кроме данного четного дополнительные входы первого коммутирующего элемента И-НЕ соединены с выходами всех нечетных из 2л дополнительных элементов И-НЕ и 2п элементов И-НЕ, кроме первых, дополнительные входы второго коммутирующего элемента И-НЕ соединены с выходами всех четных из 2п дополнительных элементов И-НЕ и 2п элементов И-НЕ, кроме последних.

1188888

Изобретение относится к цифровой тех нике и может быть использовано как счетчик или распределитель импульсов.

Целью изобретения является упрощение многостабильного счетного триггера.

Поставленная цель достигается путем исключения 2п-2 коммутирующих элементов И-НЕ.

На чертеже приведена в качестве примера схема четырехстабильного счетного триггера.

На чертеже обозначены элементы И-НЕ

1=1 — 1=4, дополнительные элементы И-НЕ

2=1 — 2=4, коммутирующие элементы И-НЕ

3 и 4 и входная шина 5.

Выходы элементов И-НЕ 2=1 и 2 — 4 соединены соответственно с первыми входами элементов И-НЕ 3 и 4, вторые входы которых соединены соответственно с выходами элементов И-НЕ 1=1 и 1=4. входная шина 5 соединена с первыми входами элементов

И-НЕ 2=1 — 2=4, второй, третий и четвертый входы элемента И-НЕ 2=1 соединены соответственно с выходами элементов И-НЕ

2=2 — 2=4, второй, третий, четвертый входы элемента И-НЕ 2=2 соединены соответственно с выходами элементов И-НЕ 2 — 1, 2=3 и 2=4, второй, четвертый входы элемента

И-НЕ 2=3 соединены соответственно с выходами элементов И-НЕ 2=1, 2=2 и 2=4, второй, третий, четвертый входы элемента

И-НЕ 2=4 соединены соответственно с выходами элементов И-НЕ 2=! — 2=3, выходы элементов И-HE 3 и 4 соединены соответственно с пятыми входами элементов И-HE

2=1 и 2=4, первый, второй третий входы элемента И-НЕ 1= 1 соединены соответственно с выходами элементов И-НЕ 1=2—

1=4, первый, второй, третий входы элемента

И-НЕ 1=2 соединены соответственно с выходами элементов И-НЕ l=l, 1=3, 1= — 4, первый, второй, третий входы элемента И-НЕ

1=3 соединены соответственно с выходами элементов И-HE 1=1, 1=2, 1=4, первый второй, третий входы элемента И-НЕ 1=4 соединены соответственно с выходами элементов И-НЕ 1=1 — 1=3, выход элемента

И-НЕ 2=1 соединен с четвертыми входами элементов И-НЕ 1=1, 1=3 и 1=4, выход элемента И-НЕ 2=2 соединен с четвертым входом элемента И-НЕ 1=2 и с пятыми входами элементов И-HE 1=1, 1=4, выход элемента И-НЕ 2=3 элемента соединен с пятыми входами элементов И-НЕ 1=2, 1=3 и с шестым входом элемента И-НЕ 1=1, 5

1О

I5

25 зо

45 выход элемента И-НЕ 2=4 соединен с шестыми входами элементов И-НЕ 1=2 — 1=4, шестой вход элемента И-НЕ 2=! соединен с выходом элемента И-НЕ 1=3, шестой вход элемента И-НЕ 2=4 соединен с выходом элемента И-НЕ 1=2, дополнительные входы элемента И вЂ” НЕ 2=3 соединены с выходом элемента И вЂ” НЕ 3 и с выходом элемента

И вЂ” НЕ 1 = 1, дополнительные входы элемента И вЂ” НЕ 2=2 соединены с выходами элементов И вЂ” НЕ 4 и 1=4, дополнительные вхо ды элемента И вЂ” НЕ 3 соединены с выходами элементов И вЂ” НЕ 1=3, 2= 3, дополнительные входы элемента И вЂ” НЕ 4 соединены с выходами элементов И вЂ” НЕ 1=2, 2=2.

Элементы И-НЕ 1=1 — 1=4 образуют четырехустойчивый триггер однофазного управления с кодом (О/4). Элементы И-НЕ

2=1 — 2=4 образуют многоустойчивый триггер с «гашением» информации.

Многостабильный счетный триггер работает следующим образом.

В исходном состоянии сигнал на шине 5 отсутствует («О»), на выходах элементов

И-НЕ 1=1 и 4 «О», а на выходах остальных элементов И-НЕ «1».

С приходом первого тактового импульса срабатывает элемент И-НЕ 2=1, с выхода которого «О» устанавливает на выходах элементов И-НЕ 1=1 — 1=4 код 1011 и блокирует элементы И-НЕ 2=2 — 2=4 и 3 от возможного срабатывания в этом такте.

В паузе после первого тактового импульса на выходе элемента И-НЕ 3 появляется «О», а на выходе элемента И-НЕ 4 — «1» и подготовленным к срабатыванию будет элемент И-НЕ 2=2. С появлением второго тактового импульса на выходе элемента И-НЕ

2=2 появляется «О», который устанавливает на выходах элементов И-НЕ 1=1 — 1=4 код 1101. В паузе после второго тактового импульса на выходах элементов И-HE 3 и 4 установятся соответственно «1» и «О» и подготовленным к срабатыванию будет элемент

И-НЕ 2=3 и т. д., последовательно срабатывающие элементы И-НЕ 2=3 и 2 — 4 установят на выходах элементов И-НЕ 1=11=4 коды 1110 и 0111. Таким образом, на выходах многоустойчивого триггера на элементах И-HE 1=1 — 1=4 получаем четыре устойчивых состояния: 0111, 1011, 1101, 1110.

Все элементы И-HE могут быть заменены на элементы ИЛИ-НЕ.
