Устройство а.ф.жаркина и м.е.маргуса для лечения слизистой матки

Устройство а.ф.жаркина и м.е.маргуса для лечения слизистой матки

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО А.Ф.ЖАРКИНА И М.Е.МАРГУСА ДЛЯ ЛЕЧЕНИЯ СЛИЗИСТОЙ МАТКИ, содержащее виброрасширитель с оливкообразной головкой, источник света и окуляр, соединенный со сватоводок имеющим упорядоченное расположение оптических волокон, отличающееся тем, что, с целью повышения точности диагностики и сокращения сроков лечения, огттические волокна расположены вокруг виброрасширителя, при этом периферийный участок оливкообразной головки образован концами оптических волокон.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 В 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

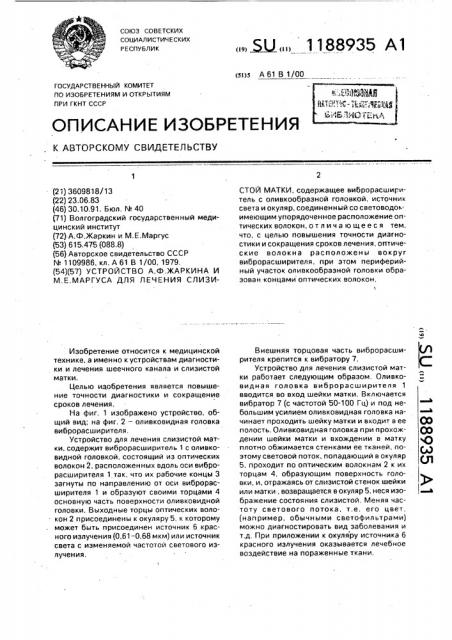

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3609818/13 (22) 23.06.83 (46) 30.10,91. Бюл. ¹ 40 (71) Волгоградский государственный медицинский институт (72) А.Ф.Жаркин и M.Е.Маргус (53) 615.475 (088.8) (56) Авторское свидетельство СССР

¹ 1109986, кл. А 61 В 1/00. 1979. (54)(57) УСТРОЙСТВО А.Ф.ЖАРКИНА И

М.Е.МАРГУСА ДЛЯ ЛЕЧЕНИЯ СЛИЗИИзобретение относится к медицинской технике, а именно к устройствам диагностики и лечения шеечного канала и слизистой матки.

Целью изобретения является повышение точности диагностики и сокращение сроков лечения.

На фиг, 1 изображено устройство. общий вид; на фиг. 2 — оливковидная головка виброрасширителя.

Устройство для лечения слизистой матки, содержит виброрасширитель 1 с оливковидной головкой, состоящий из оптических волокон 2, расположенных вдоль оси виброрасширителя 1 так, что их рабочие концы 3 загнуты по направлению от оси виброрасширителя 1 и образуют своими торцами 4 основную часть поверхности оливковидной головки. Выходные торцы оптических волокон 2 присоединены к окуляру 5, к которому может быть присоединен источник 6 красного излучения (0,61-0,68 мкм) или источник света с изменяемой частотой светового излучения.

„„. Ж„„ 1188935 А1

СТОЙ МАТКИ, содержащее виброрасширитель с оливкообразной головкой, источник света и окуляр, соединенный со световодо имеющим упорядоченное расположение оптических волокон. о т л и ч а ю щ е е с я тем, что, с целью повышения точности диагностики и сокращения сроков лечения, оптические волокна расположены вокруг виброрасширителя, при этом периферийный участок оливкообразной головки образован концами оптических волокон.

Внешняя торцовая часть виброрасширителя крепится к вибратору 7.

Устройство для лечения слизистой матки работает следующим образом. Оливковидная головка виброрасширителя 1 вводится во вход шейки матки. Включается вибратор 7 (с частотой 50-100 Гц) и под небольшим усилием оливковидная головка начинает проходить шейку матки и входит в ее полость. Оливковидная головка при прохождении шейки матки и вхождении в матку плотно обжимается стенками ее тканей, поэтому световой поток, попадающий в окуляр

5, проходит по оптическим волокнам 2 к их торцам 4, образующим поверхность головки, и, отражаясь от слизистой стенок шейки или матки, возвращается в окуляр 5, неся изображение состояния слизистой. Меняя частоту светового потока, т.е. его цвет. (например, обычными светофильтрами) можно диагностировать вид заболевания и т.д. При приложении к окуляру источника 6 красного излучения оказывается лечебное воздействие на пораженные ткани.

Составитель . Редактор Е, Гиринская Техред M.Mîðãåíòàë Корректор М. Пожо

Заказ.4633 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина; 101

Курс лечения 6-10 сеансов по 3-5 мин в один сеанс.

Устройство достаточно легко проводится сквозь шейку матки, не травмируя ее, и

Ф позволяет производить диагностику заболевания и оказывать лечебное воздействие оптическим излучением,
