Измельчитель корнеклубнеплодов

Измельчитель корнеклубнеплодов

Иллюстрации

Показать все

Реферат



1. ИЗМЕЛЬЧИТЕЛЬ КОРНЕКЛУБНЕПЛОДОВ , содержащий бункер с прием ным лотком, барабаны-измельчители, подающий транспортер и расположенно над последним перед барабанами-изме чителями распределительное устройст во, отличающийся тем, что, с целью повышения производительности за счет повьшения равномерности подачи корнеклубнеплодов, распределительное устройство выполнено в виде щита, установленного с возможностью перемещения по вертикали, на нижнем конце которого закреплен разделяющий орган в виде ножа. 2.Измельчитель по п. 1, отличающийся тем, что под барабанами-измельчителями установлен магнитный улавливатель ферропримесей. 3.Измельчитель по п. 1, отличающийся тем, что над днищем приемного лотка установлена решетка , а в нижней части бункера шнек .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1189403

А(5!)4 А 01 К 5/00

Р 4Ф

Г У ф.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHO!VlY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬ1ТИЙ (21) 2447756/30-15 (22) 15.12.76 (46) 07. 11.85. Бюл. P- 41 (71) Проектный институт "Тамбовколхозпроект" (72) B.M.Àáëàóòoâ, А.А.Овчинников и В.M. Мелисаров (53) 631.363.4(088.8) (56) 1. Мянд А.Э. Кормоприготовитель. ные машины и агрегаты. N.: Машиностроение, 1970, с. 59.

2. Там же, с. 78. (54)(57) 1. ИЗМЕЛЬЧИТЕЛЬ КОРНЕКЛУБНЕПЛОЛОВ, содержащий бункер с приемным лотком, барабаны-измельчители, подающий транспортер и расположенное над последним перед барабанами-измельчителями распределительное устройство, отличающийся тем, что, с целью повышения производительности за счет повышения равномерности подачи корнеклубнеплодов, распределительное устройство выполнено в виде щита, установленного с возможностью перемещения по вертикали, на нижнем конце которого закреплен разделяющий орган в виде ножа.

2. Измельчитель по п. 1, о т л ич а ю шийся тем, что под барабанами-измельчителями установлен магнитный улавливатель ферропримесей.

3. Измельчитель по п. 1, о т л ич а ю шийся тем, что над днищем приемного лотка установлена решетка, а в нижней части бункера— шнек.

1189

Составитель А. Скибневский

Редактор Н. Тупица Техред С.Мигунова Корректор В. Гирняк

Заказ 6805/3 Тираж 742 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для измельчения кормов.

Известен измельчитель корнеклубнеплодов, включающий бункер, питающий шнек и измельчитель 11.

-Недостатком данного иэмельчителя является низкая эксплуатационная надежность вследствие неравномерной 10 подачи массы на измельчение, отсутствия улавливателя посторонних примесей.

Наиболее близким по технической сущности к изобретению является из- 15 мельчитель корнеклубнеплодов, содержащий бункер с приемным лотком, барабаны-измельчители, подающий транспортер и расположенное над последним перед барабанами-измель- 20 чителями распределительное устройство $2).

Недостатком известного измельчителя является низкая производитель,ность из-за недостаточной равномер- 25 ности подачи корнеклубнеплодов к барабанам-измельчителями.

Цель изобретения — повышение производительности за счет повышения равномерности подачи корнеклуб- щ неплодов.

Указанная цель достигается тем, что распределительное устройство выполнено в виде щита, установлен- ного с возможностью перемещения по

35 вертикали, на нижнем конце которого закреплен разделяющий орган в виде ножа.

Причем под барабанами-измельчителями установлен магнитный улав- 4О ливатель ферропримесей.

Кроме того, над днищем приемного лотка установлена решетка, а в нижней части бункера — шнек.

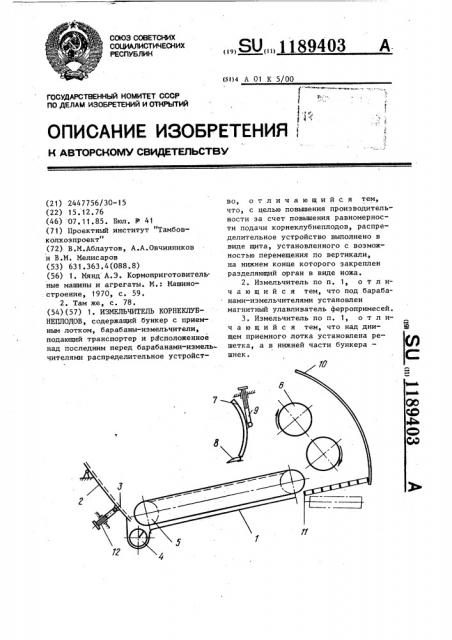

На чертеже приведена схема измельчителя корнеклубнеплодов.

403 г

Измельчитель содержит бункер 1 с ,приемным лотком 2, над днищем которого установлена решетка 3, а в нижней части бункера — шнек 4. Над подающим транспортером 5 перед барабанами-измельчителями 6 помещен распределительный щит 7, внизу которого закреплен нож 8. Щит 7 устанавливается по высоте винтом 9. 3а барабанами-измельчителями расположен кожух 10, а под барабанами 6 установлен магнитный улавливатель 11 ферропримесей. Под днищем лотка 2 установлен винт 12 для регулировки зазора между лотком и транспортером 5.

Измельчитель корнеклубнеплодов работает следующим образом.

Масса корма загружается в бункер

1 на приемный лоток 2 и перемещается подающим транспортером 5 на иэмельчение. С помощью винта 12 устанавливается зазор между шнеком 4 и лотком 2 в зависимости от величины корнеплодов. Примеси в виде камней и мелкие составляющие проваливаются через решетку 3 и удаляются шнеком 4. Куча кормов, подаваемая транспортером 5, разрезается ножом

8 на два слоя: нижний с постоянной толщиной, продвигаемый далее на измельчение, и верхний, поднимаемый вверх и рассыпаемьй щитом 7 по транспортеру 5 ° Измельченная масса, высыпаясь из измельчителя, проходит через магнитный улавливатель 11 и очищается от ферропримесей.

Предлагаемый измельчитель корнеклубнеплодов позволяет повысить производительность за счет равномерного распределения массы по ширине и толщине слоя, подаваемого к барабанам-измельчителям.
