Двухсторонняя торцовая щетка

Двухсторонняя торцовая щетка

Иллюстрации

Показать все

Реферат



ДВУСТОРОННЯЯ ТОРЦОВАЯ ЩЕТ содержащая установленную в цилиндр ческом корпусе основную втулку и средство фиксации ворса, имеющее . дополнительную втулку с конической внешней поверхностью, установленну коаксиально с основной втулкой, смонтированные на дополнительной втулке и жестко связанные с корпус верхнее и нижнее кольца, имекнцие радиальные, соосно вьтолненные отверстия , в которых закреплен ворс, и установленный между кольцами диск с центральным конусным отверстием и расположенными по его периферии радиальными отверстиями для прохода ворса, смещенными относительно отверстий колец, отличающаяс я тем, что, с целью упрощения монтажа и демонтажа, диск выполнен разъемным из двух симметричных относительно диаметра частей, а его центральное конусное отверстие состоит из двух половин, при этом центры половин отверстий смещены относительно оси вращения щетки в плоскости, перпендикулярной плоскости разъема диска, в противоположных направлениях. .

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1189423 (51)4 А 46 В 7/OS

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

1 leeeL

i (, (21) 3707963/28-12 (22) 29 ° 02.84 (46) 07. 11.85. Вюл. 9 41 (72) К. Н. Калениченко (53) 678.977 (088.8) (56) Авторское свидетельство СССР

У 884682, кл. А 46 В 7/08, 1980. ,.(54)(57) ДВУСТОРОННЯЯ ТОРЦОВАЯ ЩЕТКА, содержащая установленную в цилиндрическом корпусе основную втулку и средство фиксации ворса, имеющее дополнительную втулку с конической внешней поверхностью, установленную коаксиально с основной втулкой, смонтированные на дополнительной втулке и жестко связанные с корпусом верхнее и нижнее кольца, имеющие радиальные, соосно выполненные отверстия, в которых закреплен ворс, и установленный между кольцами диск с центральным конусным отверстием и расположенными по его периферии радиальными отверстиями для прохода ворса, смещенными относительно отверстий колец, о т л и ч а ю щ а я— с я тем, что, с целью упрощения монтажа и демонтажа, диск выполнен разъемным из двух симметричных относительно диаметра частей, а его центральное конусное отверстие состоит из двух половин, при этом центры половин отверстий смещены относительно оси вращения щетки в плоскости, перпендикулярной плоскости разъема диска, в противоположных направлениях.

1189423

Изобретение относится к очистным инструментам.

Цель изобретения — упрощение монтажа и демонтажа.

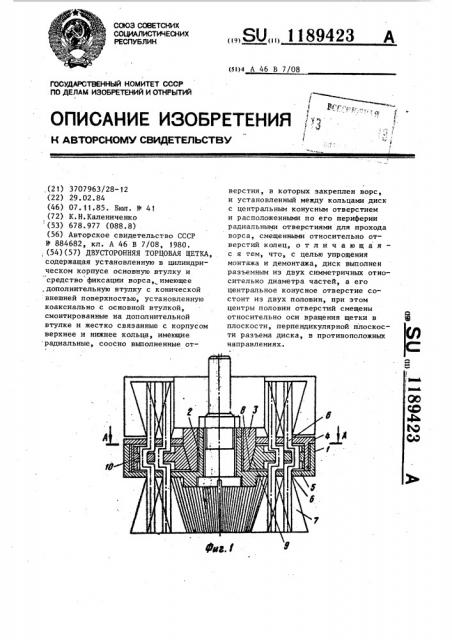

На фиг. 1 представлена щетка, общий вид„ на фиг. 2 — сечение А-А на фиг. 1.

Двусторонняя торцовая щетка содержит установленную в цилиндричес— ком корпусе 1 основную втулку 2 и средство фиксации ворса, имеющее дополнительную втулку 3 с конической внешней поверхностью, установленную коаксиально с основной втулкой 2, смонтированные на дополнительной втулке 3 и жестко связанные с корпу— сом 1 верхнее 4 и нижнее 5 кольца, имеющие радиальные, соосно выполненные отверстия 6, в которых закреплен ворс 7, и установленный между кольцами 4 и 5 диск 8 с центральным конусным отверстием 9 и расположенными по его периферии радиальными отверстиями 10 для прохода ворса 7, смещенными относительно отверстий 6 колец 4 и 5.

Диск 8 выполнен разъемным из двух симметричных относительно диаметра частей, а его. центральное конусное отверстие 9 состоит иэ двух половин, при этом центры половин отверстий смещены относительно оси вращения щетки в плоскости, перпендикулярной плоскости разъема диска 8 в противоположных направлениях.

Сборка щетки производится следующим образом.

Диск 8 устанавливается в корпусе

1 в сведенном положении его частей.

Производится сверление отверстий

10, в которые вставляется ворс 7.

Затем с помощью дополнительной

15 втулки 3, которая монтируется на основной втулке 2, происходит смещение соосности отверстий 10, в результате чего ворс 7 оказывается зафиксированным.

Сопряжение дополнительной втулки

3 с конусным отверстием 9 будет происходить по боковым коническим поверхностям. При этом монтаж допол25 нительной втулки 3 по основной 2 и в частях диска 8 будет осуществляться плавно, без усилий, что улучшает условия труда и облегчает монтаж и демонтаж щетки.
