Полуавтоматическое устройство для обработки гаек
Иллюстрации
Реферат
ПОЛУАВТОМАТИЧЕСКОЕ УСТРОЙСТВО .ДЛЯ ОБРАБОТКИ ГАЕК, содержащее корпус, в котором установлены привод вращения и осевого перемещения резьбонарезного и сверлильного шпинделей, многопозиционный поворотный стол с механизмами поворота и фиксации, о тличающееся тем, что, с целью расширения технологических возможностей , оно снабжено, установленным в корпусе механизмом зажима заготовок , выполненным в виде двух упоров и рычага, причем один упор установлен на рычаге, а также кареткой, установленной с возможностью поворота в корпусе , связанной.с поворотным столом и предназначенной для взаимодействия с рычагом. .
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
: %Я
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCKOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ. ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3515732/25-08 (22). 24. 11. 82 (46) 07.11.85. Бюл. № 41 (72) В.С.. Беляков (53) 62.1.941.2(088.8) (56) Авторское свидетельство СССР № 163871, кл. В 23 G 1/02, 1963.
Красноголовцев В.С. "Гайконарезное оборудование", M., "Машгиз", 1963, с. 9-12, фиг. 2. (54)(57) ПОЛУАВТОМАТИЧЕСКОЕ УСТРОЙСТВО .ДЛЯ ОБРАБОТКИ ГАЕК,.содержащее корпус, в котором установлены привод вращения и осевого перемещения резь„„SU„„1189609 А (5l)4 В 23 G 1/18//В 23 G 1/20 бонарезного и сверлильного шпинделей, многопозиционный поворотный стол а механизмами поворота и фиксации, о тл и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, оно снабжено. установленным в корпусе механизмом зажима заготовок, выполненным в виде двух упоров и рычага, причем один упор установлен на рычаге, а также кареткой, установленной с возможност ю поворота .в корпусе, связанной .с поворотмам столом и предназначенной для взаимодействия с рычагом.
1189609
Изобретение относится к станкостроению и может быть использовано для изготовления гаек.
Цель изобретения — расширение технологических возможностей. 5

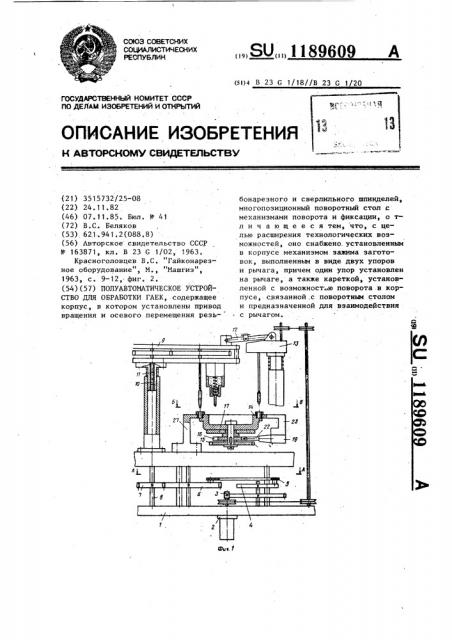

На фиг. 1 представлено предлагаемое устройство, общий вид, на фиг. 2 сечение A-А на фиг. 1; на фиг. 3 сечение Б-Б на фиг. 1.
На корпусе 1 устройства установлен двигатель 2 с редуктором 3, при.водящим во вращение ведущий кривошип 4. Последний шатуном 5 связан с ведомым кривошипом 6, передающим реверсивное вращение через шестерню
7 валу 8 резьбонарезной головки 9.
На валу 8 установлен ходовой винт
10, взаимодействующий с маточной гайкой 11, сообщающей резьбонарезной головке 9 возвратно-поступательное 2О движение. С помощью рычага 12 возврат. но-поступательное движение передается сверлильной головке 13, приводимой во вращение от редуктора 3 °
Многопозиционный поворотный стол
14 с полугнеэдами для заготовок гаек, жестко связанный с храповиком t5 и фиксирующим диском 16, установлен на качающейся каретке 17, связанной ЗО пружиной 18 с поворотным рычагом 19, сидящем на валу 20 рычага 21 и снабженным фиксатором 22 и упором 23. Рычаг 21 роликом 24 взаимодействует с кулачком 25 ведущего кривошипа 4.
Рычаг 21 подпружинен пружиной 26.
На корпусе 1 установлены упор 27 и подпружиненный упор 28.
Механизм поворота и фиксации работает следующим образом.
В положении кривошипа 4, соответствующем рабочему ходу режущих инструментов, качающаяся каретка 17 с помощью рычагов .19 и 21 и пружины
26 прижимается к неподвижному упору
27. При этом заготовки гаек оказываются зажатыми между полугнездами поворотного стола 14 и упорами 27 и
23, а фиксатор 22 зафиксирован в пазу фиксирующего диска 16.
В положении кривошипа 4, соответствующем холостому ходу инструментов, кулачок 25 поворачивает рычаги
21 и 19 против часовой стрелки и освобождает заготовки гаек от упоров 27 и 23. Каретка 17 с поворотным столом 14 поворачивается вместе с рычагом 19 до тех пор, пока зуб храповика 15 не войдет в контакт с подпружиненным упором 28. При дальнейшем повороте рычага 19 фиксатор 22 выходит из зацепления с фиксирующим диском 16 и подпружиненный упор 28 поворачивает многопозиционный стол
i4 с заготовками гаек на один шаг.
При повороте рычагов 21 и 19 по часовой стрелке происходит вновь фиксация поворотного стола 14 фиксатором 22 и зажим очередных заготовок гаек упорами 27 и 23. Далее вновь осуществляется рабочее движение инструментов и цикл повторяется.
1189609 фиВ. Я
1189609
