Станок для выгибания деталей стеновых камышитовых панелей (патент 118970)
Станок для выгибания деталей стеновых камышитовых панелей (патент 118970)
Показать все

Реферат



№ 118970

Класс 38g, 1о1

СССР

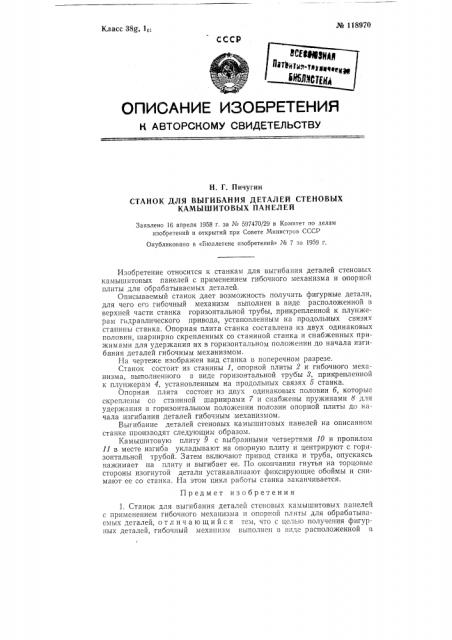

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. Г, Пичугин

СТАНОК ДЛЯ ВЫГИБАНИЯ ДЕТАЛЕЙ СТЕНОВЫХ

КАМЫШИТОВЫХ ПАНЕЛЕЙ

Заявлено 16 апреля 1958 г. за № 597470/29 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 7 за 1959 г.

Изобретение относится к станкам для выгибания деталей стеновых камышитовых панелей с применением гибочного механизма и опорной плиты для обрабатываемых деталей.

Описываемый станок дает возможность получить фигурные детали, для чего его гибочный механизм выполнен в виде расположенной в верхней части станка горизонтальной трубы, прикрепленной к плунжерам гидравлического привода, установленным на продольных связях станины станка. Опорная плита станка составлена из двух одинаковых половин, шарнирно скрепленных со станиной станка и снабженных прижимами для удержания их в горизонтальном положении до начала изгибания деталей гибочным механизмом.

На чертеже изображен вид станка в поперечном разрезе.

Станок состоит из станины 1, опорной плиты 2 и гибочного механизма, выполненного в виде горизонтальной трубы 8, прикрепленной к плунжерам 4, установленным на продольных связях 5 станка.

Опорная плита состоит из двух одинаковых половин б, которые скреплены со станиной шарнирами 7 и снабжены пружинами о для удержания в горизонтальном положении половин опорной плиты до начала изгибания деталей гибочным механизмом.

Выгибание деталей стеновых камышитовых панелей на описанном станке производят следующим образом.

Камышитовую плиту 9 с выбранными четвертями 10 и пропилом

11 в месте изгиба укладывают на опорную плиту и центрируют с горизонтальной трубой. Затем включают привод станка и труба, опускаясь нажимает на плиту и выгибает ее. По окончании гнутья на торцовые стороны изогнутой детали устанавливают фиксирующие обоймы и снимают ее со станка. На этом цикл работы станка заканчивается.

Предмет изобретения

1. Станок для выгибания деталей стеновых камышитовых панелей с применением гибочного механизма и опорной плиты для обрабатываемых деталей, отличающийся тем, что с целью получения фигурных деталей, гибочный механизм выполнен в инде расположенной в № 118970

Комитет по делам изобретений н открытий прн Совете Министров СССР

Редактор А. К. Лейкина Гр. 157

Поди. к печ, 8.V-59 г.

Тираж 960 Цена 25 коя.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 3104

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. верхней части станка горизонтальной трубы, прикрепленной к плунжерам гидравлического привода, установленным на продольных связях станины станка.

2. Фррм,а, выполнения станка по п. 1, отличающаяся тем, что опорная плита составлена из двух одинаковых половин, шарнирно скрепленных со станиной станка и снабженных пружинами для удержания их в горизонтальном положении до начала изгибания деталей гибочным механизмом.
