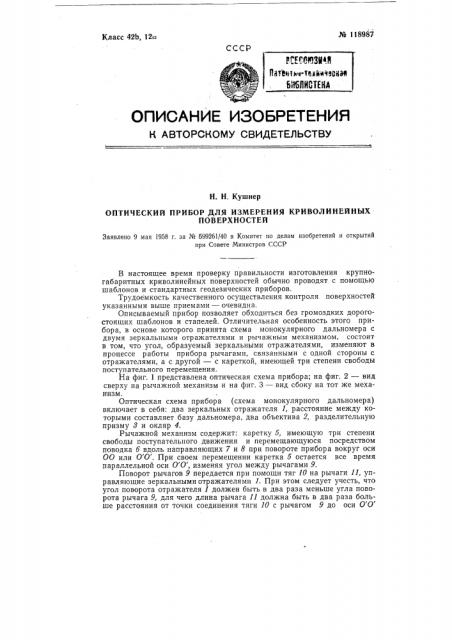

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. Н. Кушнер

ОПТИЧЕСКИЙ ПРИБОР ДЛЯ ИЗМЕРЕНИЯ КРИВОЛИНЕЙНЫХ.

ПОВЕРХНОСТЕЙ

Заявлено 9 мая 1958 г. за № 699261/40 в Комитет по делам изобретений и открытий ври Совете Министров СССР

В настоящее время проверку правильности изготовления крупногабаритных криволинейных поверхностей обычно проводят с помощью шаблонов и стандартных геодезических приборов.

Трудоемкость качественного осуществления контроля поверхностей указанными выше приемами — очевидна.

Описываемый прибор позволяет обходиться без громоздких дорогостоящих шаблонов и стапелей. Отличительная особенность этого прибора, в основе которого принята схема монокулярного дальномера с двумя зеркальными отражателями и рычажным механизмом, состоит в том, что угол, образуемый зеркальными отражателями, изменяют в процессе работы прибора рычагами, связанными с одной стороны с отражателями, а с другой — с кареткой, имеющей три степени свободы поступательного перемещения.

На фиг. 1 представлена оптическая схема прибора; на фиг. 2 — вид сверху на рычажной механизм и на фиг. 3 — вид сбоку на тот же механизм.

Оптическая схема прибора (схема монокулярного дальномера) включает в себя: два зеркальных отражателя 1, расстояние между которыми составляет базу дальномера, два объектива 2, разделительную призму 8 и окляр 4.

Рычажной механизм содержит: каретку 5, имеющую три степени свободы поступательного движения и перемещающуюся посредством поводка б вдоль направляющих 7 и 8 при повороте прибора вокруг оси

00 или 0 0 . При своем перемещении каретка 5 остается все время параллельной оси 0 0, изменяя угол между рычагами 9.

Поворот рычагов 9 передается при помощи тяг 10 на рычаги ll, управляющие зеркальными отражателями 1. При этом следует учесть, что угол поворота отражателя 1 должен быть в два раза меньше угла поворота рычага 9, для чего длина рычага 11 должна быть в два раза больше расстояния от точки соединения тяги 10 с рычагом 9 до оси 0 0

¹ 118987 прибора. Весь рычажной механизм при помощи винта 12 и гайки 18 может передвигаться по направляющим 14.

Замер координат точек контролируемой поверхности производится путем создания мнимой координатной плоскости в пространстве касающейся измеряемой поверхности в какой-то начальной точке, относительно которой можно измерить координаты любой другой точки данной поверхности, независимо от положения ее в пространстве. Для этого прибор устанавливают против контролируемой поверхности при определенном расстоянии от точки ее с координатами Х=О; У=О; Е=О. В этом положении зеркальные отражатели 1 устанавливаются симметрично по углу относительно оси прибора так, чтобы в поле зрения прибора был виден элемент контролируемой поверхности, сопряженный своими концами, что соответствует пересечению визирных лучей в точке, имеющей указанные выше координаты. Затем, поворачивая прибор, каретку б перемещают по двум взаимно перпендикулярным направлениям и определяют координаты точек данной поверхности в плоскостях Х, У и Z. Таким образом, в прямоугольной системе координат необходимо замерить величину трех координат любого количества точек контролируемой поверхности.

Для уменьшения влияния погрешности изготовления прибора на точность измерений, рычажный механизм должен быть изготовлен с высокой точностью, а детали его, создающие зазоры в сочленениях, должны быть подпружинены.

Предмет изобретения

Оптический прибор для измерения криволинейных поверхностей, выполненный по схеме монокулярного дальномера с двумя зеркальными отражателями, отличающийся тем, что, для измерения координат различных точек поверхностей путем изменения угла образуемого отражателями, применены два рычага, связанные с одной стороны с егражателями, а с другой — с кареткой, имеющей три степени поступательного движения. № 118987
