Реферат



УЗЕЛ КРЕПЛЕНИЯ СТОЙКИ ОГРАЖДЕНИЯ, включающий закрепленную в основании трубчатую закладную деталь с радиальными анкерами, отличающийся тем, что, с целью повышения удобства монтажа при выполнении, ограждения из жестких секций, установленных в монолитном основании, закладная деталь снабжена коаксиально установленным в ней стержнем и прикрепленной к нему горизонтальной пластиной, причем стойка ограждения жестко прикреплена к пластине, а стержень - к закладной детали.

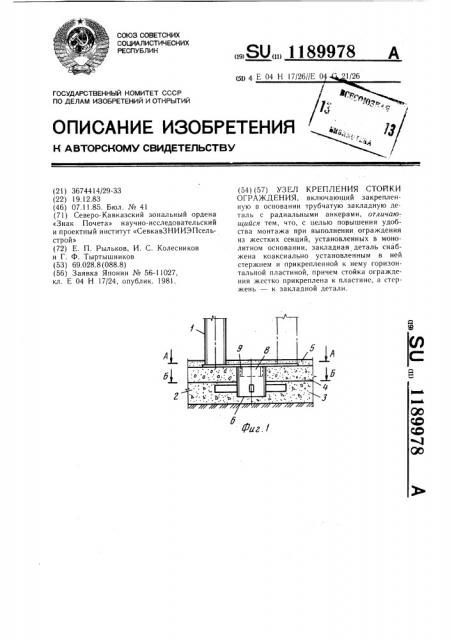

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4

ОПИСАНИЕ ИЗОБРЕТ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3674414/29-33 (22) 19. 12.83 (46) 07.11.85. Бюл. № 41 (71) Северо-Кавказский зональный ордена

«Знак Почета» научно-исследовательский и проектный институт «СевкавЗНИИЭПсельстрой» (72) Е. П. Рыльков, И. С. Колесников и Г. Ф. Тыртышников (53) 69.028.8 (088.8) (56) Заявка Японии № 56-11027, кл. Е 04 Н 17/24, опублик. 1981.

„„SU„„1189978 A (54) (57) УЗЕЛ КРЕПЛЕНИЯ СТОЛКИ

ОГРАЖДЕНИЯ, включаю1ций закрепленную в основании трубчатую закладную деталь с радиальными анкерами, отличаюи ийся тем, что, с целью повышения удобства монтажа при выполнении ограждения из жестких секций, установленных в монолитном основании, закладная деталь снабжена коаксиально установленным в ней стержнем и прикрепленной к нему горизонтальной пластиной, причем стойка or.ðàæäåния жестко прикреплена к пластине, а стержень — к закладной детали.

1189978

Составитель М. Молоткова

Техред И. Верее Корректор А. Знмокосов

Тираж 695 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал IIIIII «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Пушненкова

За каз 6935/32

Изобретение относится к строительству и может быть использовано при монтаже ограждений на свиноводческих фермах и комплексах.

Целью изобретения является повышение удобства монтажа при выполнении ограждения из жестких секций, установленных в монолитном основании.

На фиг, 1 показан узел крепления стойки ограждения, общий вид; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — сечение

Б — Б на фиг. 1.

Узел крепления включает стойку 1, монолитное основание 2, состоящее из слоев

3 — 5, и закладную деталь 6 с анкерами 7, закрепленную в основании 2. Закладная деталь 6 снабжена коаксиально установленным в ней стержнем 8 и прикрепленной к нему горизонтальной пластиной 9. При этом стойка 1 ограждения жестко прикреплена к пластине 9, а стержень 8 — к закладной детали 6.

Устройство работает следующим образом.

Во время выполнения слоя 3 несушей бетонной подготовки устанавливают закладные детали 6. Во избежание попадания бетона внутрь закладной детали 6 ее закрывают съемной заглушкой, удаляемой после укладки бетона в этом месте.

После набирания механической прочности слоем 3 бетонной подготовки выполняется теплый слой 4 из легкого бетона (слои монолитного основания 2 разделены линиями на фиг. 1). Высота слоя 4 принимается до уровня верха закладной детали 6.

После набирания слоем 4 из легкого бетона механической прочности производят монтаж секции ограждения. Для этого в закладную деталь 6 устанавливают стержень 8 с прикрепленной к-нему пластиной 9 и поворачивают ее таким образом, чтобы

15 стойка 1 ограждения разместилась на пластине 9. Затем стойку 1 ограждения приваривают к пластине 9, а стержень 8 — к закладной детали 6.

После монтажа ограждения и приварки всех стоек 1 выполняют теплую стяжку (слой 5) основания 2.

Таким образом, использование предложенного узла крепления стоек ограждения повышает удобство монтажа при выполнении ограждения из секций, устанавливаемых в монолитном основании.
