Реферат



ДИФФУЗОР ЦЕНТРОБЕЖНОГО КОМПРЕССОРА, содержащий боковые стенки и установленные с возможностью перемещения в осевом направлении диски, отличающийся тем, что, с целью повышения экономичности в щироком диапазоне режимов работы компрессора, диски служат боковыми стенками и снабжены лопатками, попарно примыкающими друг к другу с образованием общего профиля при крайнем встречном положении дисков. (Л ;о со ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

F 04 D 29/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3704291/25-06 (22) 03.01.84 (46) 07.11.85. Бюл. № 41 (71) )1енинградский ордена Трудового

Красного Знамени технологический институт холодильной промышленности (72) Е. Т. Петров, А. П. Цой, Х. Х. Какимов и А. Ж. Асамбаев (53) 621.515(088.8) (56) Авторское свидетельство СССР № 881376, кл. F 04 D 29/46, 1980.

„„SU„„1190092 А (54) (57) ДИФФУЗОР ЦЕНТРОБЕЖНОГО

КОМПРЕССОРА, содержащий боковые стенки и установленные с возможностью перемещения в осевом направлении диски, отличающийся тем, что, с целью повышения экономичности в широком диапазоне режимов работы компрессора, диски служат боковыми стенками и снабжены лопатками, попарно примыкающими друг к другу с образованием общего профиля при крайнем встречном положении дисков.

1190092

Составитель Т.Мазо

Редактор Н. Яцола Техред И. Верес Корректор О. Луговая

3aказ 6965 37 Тираж 585 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к компрессоростроению и.:может быть использовано в диффузорах центробежных компрессоров.

Цель изобретения — повышение экономичности в широком диапазоне режимов работы компрессора.

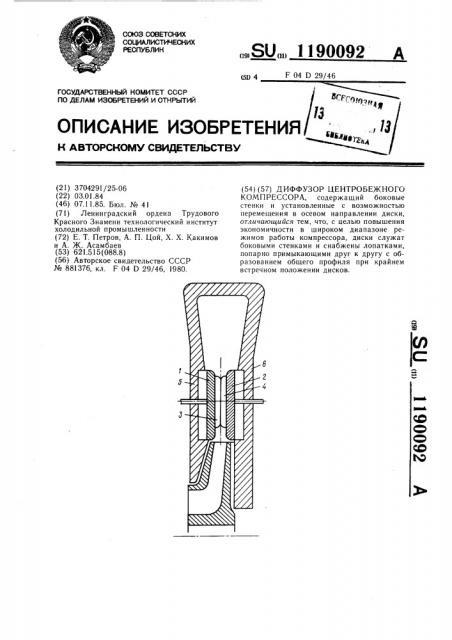

На чертеже изображен диффузор центробежного компрессора, продольный разрез.

Диффузор центробежного компрессора состоит из подвижных в осевом направлении дисков 1 и 2, которые служат стенками диффузора и снабжены лопатками 3 и 4, попарно примыкающими к друг другу с образованием общего профиля при крайнем встречном положении дисков 1 и 2. Последние установлены на передней и задней стенках 5 и 6 корпуса центробежного компрессора.

Диффузор работает следующим образом.

При минимальной ширине диффузора он представляет собой обычный лопаточный диффузор со всеми особенностями работы этих устройств. При увеличении ширины диффузора в результате осевого перемещения дисков 1 и 2 образуется безлопаточная зона в ядре потока диффузора, причем лопатки 3 и 4 организуют поток в безлопаточной зоне и приводят к желаемому изменению газодинамической характеристики диффузора.

КПД диффузора в зоне больших расходов и диапазон экономичной работы увеличивается за счет образования безлопаточной зоны диффузора в ядре потока и уменьшения потерь в пристенных слоях из-за наличия лопаток 3 и 4.
