Виброизолятор
Иллюстрации
Реферат
ВИБРОИЗОЛЯТОР, содержащий две соосно установленные равночастотные конические пружины, обращенные большими основаниями друг к другу, распорную втулку и демпфирующее устройство, включающее фрикционную втулку с фланцем и взаимодействующие с фланцем предварительно поджатые упругие элементы, отличающийся тем, что, с целью повышения качества виброизоляции при поперечной нагрузке путем отстройки от резонанса, упругие элементы выполнены в виде конических пружин, опирающихся на фланец меньшими основаниями , диаметр которых больще диаметра фрикционной втулки. (Л ;о
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК g 4 F 16 F 1/08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3651672/25-28 (22) 10.10.83 (46) 07.11.85. Бюл. № 41 (72) С. А. Наследов (53) 621.567.1 (088.8) (56) Авторское свидетельство СССР № 439650, кл. F 16 F 13/00, 1972.
Авторское свидетельство СССР № 892046, кл. F 16 F 1/08, 1978. (54) (57) ВИБРОИЗОЛЯТОР, содержащий две соосно установленные равночастотные конические пружины, обращенные большими
„„SU„„1190111 A основаниями друг к другу, распорную втулку и демпфирующее устройство, включающее фрикционную втулку с фланцем и взаимодействующие с фланцем предварительно поджатые упругие элементы, отличающийся тем, что, с целью повышения качества виброизоляции при поперечной нагрузке путем отстройки от резонанса, упругие элементы выполнены в виде конических пружин, опирающихся на фланец меньшими основаниями, диаметр которых больше диаметра фрикционной втулки.
1190111
Составитель Э. Неселовский
Техред И. Верес Корректор Е. Рошко
Тираж 897 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
Редактор П. Коссей
Заказ 6944/38
Изобретение относится к машиностроению и предназначено, в частности, для защиты от вибрации и ударов узлов и блоков радиоэлектронной аппаратуры.
Целью изобретения является повышение качества виброизоляции при поперечной нагрузке путем отстройки от резонанса.

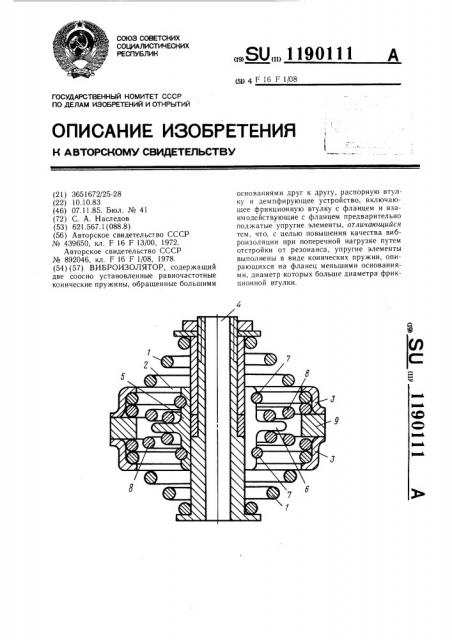

На чертеже приведена схема виброизолятора.
Виброизолятор содержит соосно установленные равночастотные конические пружины 1, основания которых обращены друг к другу и заключены в кольцевую обойму 2, состоящую из двух крепежных фланцев 3, распорную втулку 4, проходящую через отверстие обоймы 2, демпфирующее устройство, расположенное в отверстии обоймы 2, включающее фрикционную втулку 5 с опорным фланцем 6, поджатую к наружной поверхности распорной втулки 4 пружинными кольцами 7 и образованную по крайней мере тремя секторами с зазорами между ними, 20 и пружины 8, взаимодействующие с фланцем 6 и прижатых основаниями конических пружин 1 к опорной шайбе 9. Пружины 8 выполнены коническими, а диаметр их меньшего основания больше диаметра фрикционной втулки 5.
Виброизолятор работает следующим образом.
При воздействии нагрузки параллельно оси виброизолятора вне области резонанса, где перегрузка понижена, работают параллельно соединенные пружины 1 и 8. Фрикционная втулка 5 при этом не перемещается.
Собственная частота устройства определяется суммарной жесткостью пружин 1 и 8.
В области резонанса перегрузки возрастают, начиная с некоторого момента пружины
8 начинают перемещать фрикционную втулку 5, а также проскальзывать с трением по поверхности опорного фланца 6. Собственная частота устройства при этом изменяется и определяется только жесткостью пружин 1.
Таким образом, происходит отстройка от резонанса без ухудшения виброизолирующих свойств.
При действии нагрузки в поперечном направлении, когда величина ее не превышает силу трения в контакте между пружинами 8 и фланцем 6, частота собственных колебаний виброизолятора так же, как и в первом случае, определяется поперечной жесткостью пружин 1 и 8. На резонансной частоте нагрузки возрастают и, начиная с некоторого момента, торцы пружин 8 начинают проскальзывать по флажку 6, и частота собственных колебаний будет определяться только поперечной жесткостью пружин 1, что приводит к отстройке от резонанса.
При действии нагрузки под углом к оси виброизолятора отстройка от резонанса будет происходить как за счет движения втулки 5, так и за счет проскальзывания пружин 8 по фланцу 6.
Таким образом, введение конических пружин 8 позволяет осуществить отстройку от резонанса при пространственном воздействии нагрузки.
