1. АВТОМАТИЧЕСКИЙ КЛАПАН, содержащий корпус с входным и выходным патрубками, шаровой запорный орган в виде поплавка, взаимодействующий с седлом и переводным подпружиненным стержнем, и канал тупиковой зоны, отличающийся тем, что, с целью повышения надежности, в стенке канала тупиковой зоны выполнено калиброванное отверстие, сообщающее полость корпуса с каналом тупиковой зоны, причем переводной стержень расположен на одной оси с калиброванным отверстием. 2.Клапан по п. 1, отличающийся тем, что он снабжен запорной втулкой-поплавком, установленной под запорным органом с возможностью осевого перемещения. 3.Клапан по п. 2, отличающийся тем, что втулка выполнена в виде резервуара. « S ;о 1C О)
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (11) 1190126 А
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPGHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3594117/ 25-08 (22) 01.04.83 (46) 07.11.85. Бюл. № 41 (72) Д. И. Накашидзе и Г. В. Шубладзе (53) 621.646 (088.8) (56) Патент США № 2631603, кл. 137 — 466, 1953.
Авторское свидетельство СССР № 745225, кл. F 16 К 17/00, 1976.
Авторское свидетельство СССР № 643598, кл. Е 03 С 1/04, 1977. (54) (57) 1. АВТОМАТИЧЕСКИЙ КЛАПАН, содержащий корпус с входным и выходным патрубками, шаровой запорный орган в ви(51) 4 F 16 К 31/18//Е 03 С 1 04 де поплавка, взаимодействующий с седлом и переводным подпружиненным стержнем, и канал тупиковой зоны, отличающийся тем, что, с целью повышения надежности, в стенке канала тупиковой зоны выполнено калиброванное отверстие, сообщающее полость корпуса с каналом тупиковой зоны, причем переводной стержень расположен на одной оси с калиброванным отверстием.
2. Клапан по п. 1, отличающийся тем, что он снабжен запорной втулкой-поплавком, установленной под запорным органом с возможностью осевого перемещения.
3. Клапан по п. 2, отличающийся тем, что втулка выполнена в виде резервуара.
Изобретение относится к трубопроводной арматуре и может использоваться в гидросистемах и системах водоснабжения для обеспечения безопасности помещений от неожиданного затопления водой при случайно открытых кранах.
Цель изобретения — повышение надежности работы клапана путем исключения возможности перекрытия поплавковым запорным органом выходного патрубка вследствие эжектирующего действия турбулентного питающего потока.

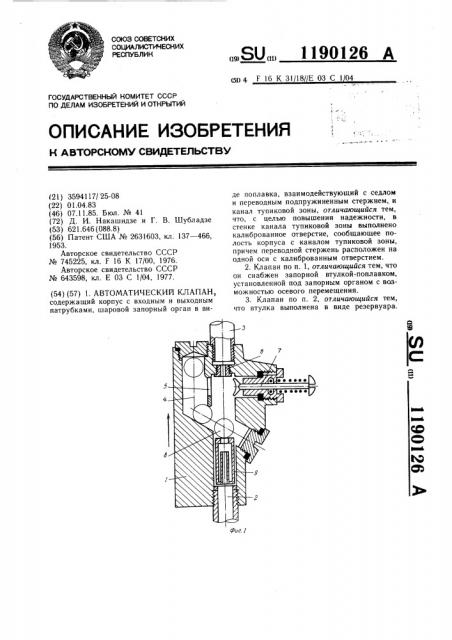

На фиг. 1 изображен автоматический клапан при отсутствии в системе воды; на фиг. 2 — то же, после появления воды; на фиг. 3 — то же, в открытом положении (шарик заперт запорной втулкой).
Автоматический клапан содержит литой корпус 1 с входным 2 и выходным 3 патрубками, тупиковую зону 4, калиброванное отверстие 5, клапанное седло 6, переводной подпружиненный стержень 7, шарик (поплавковый запорный орган) 8 и запорную втулкупоплавок 9. Для большей надежности втулка 9 может быть выполнена с резервуаром для наполнения водой.
90126
Автоматический клапан работает следующим образом.
При отсутствии в водопроводной системе воды запорная втулка 9 находится в нижнем крайнем положении, а шарик-поплавок 8 лежит на запорной втулке 9. В момент пуска воды в систему шарик 8 и запорная втулка 9 поднимается вместе с водой и седло 6 плотно закрывается шариком 8.
fO Для открытия крана нажимают на головку подпружиненного стержня 7, и шарик 8 переводят в тупиковую зону 4 через калиброванное отверстие 5. Запорная втулка 9, поднимаясь к седлу 6, запирает шарик 8 в
15 тупиковой зоне 5 до тех пор, пока доступ воды в систему будет поддерживаться постоянным.
При прекращении подачи воды в систему водопровода запорная втулка 9 под собственной тяжестью опускается до крайнего положения, освобождает шарик 8 и последний, выкатившись из тупиковой зоны 4, попадает на запорную втулку 9.
Автоматический клапан снова готов к следующему циклу.
1190126
