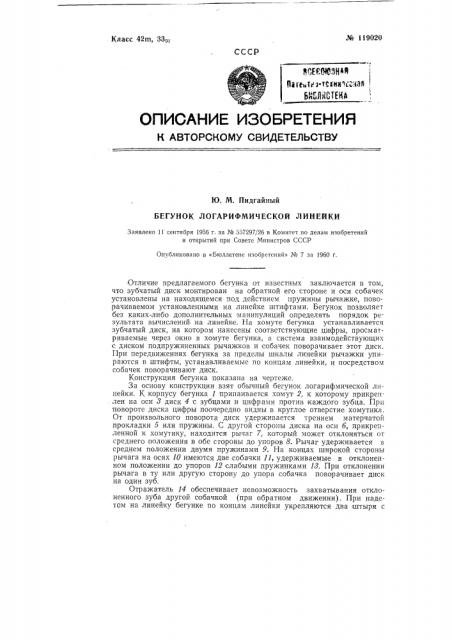

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю, М. Пидгайный

БЕГУНОК ЛОГАРИФМИЧЕСКОЙ ЛИНЕЙКИ

Заявлено 11 сентября 1956 г. за ¹557297/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 7 за 1960 г.

Отличие предлагаемого бегунка от известных заключается в том, что зубчатый диск монтирован на обратной его стороне и оси собачек установлены на находящемся под действием пружины рычажке, поворачиваемом установленными на линейке штифтами. Бегунок позволяет без каких-либо дополнительных манипуляций определять порядок результата вычислений, на линейке. На хомуте бегунка устанавливается зубчатый диск, на котором нанесены соответствующие цифры, просматриваемые через окно в хомуте бегунка, а система взаимодействующих с диском подпружиненных рычажков и собачек поворачивает этот диск.

При передвижениях бегунка за пределы шкалы линейки рычажки упираются в штифты, устанавливаемые по концам линейки, и посредством собачек поворачивают диск.

Конструкция бегунка показана на чертеже.

3а основу конструкции взят обычный бегунок логарифмической линейки. К корпусу бегунка 1 припаивается хомут 2, к которому прикреплен на оси 8 диск 4 с зубцами и цифрами против каждого зубца. Прп повороте диска цифры поочередно видны в круглое отверстие хомутика.

От произвольного поворота диск удерживается трением матерчатой прокладки 5 или пружины. С другой стороны диска на оси б, прикрепленной к хомутику, находится рычаг 7, который может отклоняться от среднего положения в обе сгороны до упоров 8. Рычаг удерживается и среднем положении двумя пружинами 9. На концах широкой стороны рычага на осях 10 имеются две собачки 11, удерживаемые в отклоненном положении до упоров 12 слабыми пружинками 18. При отклонении рычага в ту или другую сторону до упора собачка поворачивает диск на один зуб.

Отражатель 14 обеспечивает невозможность захватывания отклоненного зуба другой собачкой (при обратном движении). При надетом на линейку бегунке по концам линейки укрепляются два штыря с

Предмет изобретения

Бегунок логарифмической линейки с механизмом для определения порядка результатов вычислений, содержащим оцифрованный зубчатый диск, поворачиваемый при перемещении бегунка по линейке подпружиненными собачками под действием установленных на линейке штифтов, о тл и ч а ю шийся тем, что, с целью упрощения конструкции и определения по углу поворота диска порядка результата вычислений, зубчатый диск монтирован на обратной стороне бегунка и оси его подпружиненных собачек установлены на находящемся под действием пружин рычажке, поворачиваемом штифтами линейки.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор И. С. Кутафина Гр. 174

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 1682

Подп, к печ. 20.11-60 r.

Тираж 700 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. таким расчетом, чтобы при выдвижении бегунка за пределы шкалы линейки штырь соприкасался с рычагом и отодвигал его до упора. При обратном движении бегунка рычаг возвращается в среднее положение пружинами 9. При каждом выдвижении бегунка за пределы шкалы до жесткого упора со штифтом диск ое гунка поворачивается на одно деление, При выдвижении беглец влево диск поворачивается в сторону увеличения его показаний, впр авс1 уменьшения. Все вычисления на линейке с предлагаемым бегунком производятся обычным способом.

Для определения порядка результата вычислений необходимо пользоваться некоторыми простыми правилами, общими для всех случаев вычислений,
