Способ определения меди

Способ определения меди

Иллюстрации

Показать все

Реферат



СПОСОБ ОПРЕДЕЛЕНИЯ МЕДИ в продуктах цветной металлургии, включающий переведение анализируемого образца в раствор смесью минеральных кислот и последующее измерение оптической плотности полученного раствора, отличающийся тем, что, с целью повышения селективности определения и ускорения процесса, используют смесь хлорной и фосфорной кислот в соотношении 1:

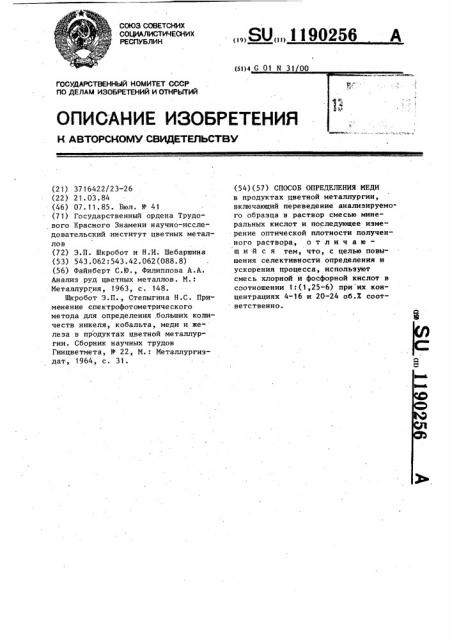

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4

ОПИСАНИЕ ИЗОБРЕТ

К ABT0PCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3716422/23-26 (22) 21.03.84 (46) 07. 11. 85. Бюл. Р 41 (71) Государственный ордена Трудового Красного Знамени научно-исследовательский .институт цветных металлов (72) Э.П. Шкробот и Н. И. Шебаршина (53) 543.062:543.42.062(088.8) (56) Файнберт С.Ю., Филиппова А.А.

Анализ руд цветных металлов. М.:

Металлургия, 1963, с. 148.

Шкробот Э.П., Степыгина Н.С. Применение спектрофотометрического метода для определения, больших количеств никеля, кобальта, меди и железа в продуктах цветной металлургии. Сборник научных трудов

Гинцветмета, У 22, M. Металлургиздат, 1964, с. 31.

„„SU„„ l 190256 A (54)(57) СПОСОБ ОПРЕДЕПЕНИЯ МЕДИ в продуктах цветной металлургии, включающий переведение анализируемого образца в раствор смесью минеральных кислот и последующее измерение оптической плотности полученного раствора, о т л и ч а ю— шийся тем, что, с целью новышения селективности определения и ускорения процесса, используют смесь хлорной и фосфорной кислот в соотношении 1:(1,25-6) при их кон" центрациях 4-16 и 20-24 об.X соответственно.

1190256

Составитель Т. Жукова

Редактор Л. Гратилло Техред О. Неце

Корректор С.Шекмар

Заказ 6971/45

Тираж 896 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к области аналитической химии и может быть использовано в химической и металлургической промышленности при анализе медных концентратов, штейнов, файнштейнов медноникелевой плавки, медьэлектролитных шламов и других продуктов с содержанием меди более

107.

Целью изобретения является повышение селективности определения и ускорение процесса.

Пример 1. 0,1 г медного концентрата разлагают в смеси, содержащей 8 мл (16 об.7) хлорной и

10 мл (20 об.7) фосфорной кислоты (соотпошение I:1,25), упаривают до паров хлорной кислоты и после кипячения с водой переводят в мерную колбу емкостью 50 мл. Измеряют светопоглощение (оптическую плотность) полученного раствора при 800 нм. В качестве раствора сравнения используют смесь хлорной и фосфорной кислот в том же соотношении, что в анализируемом растворе.

Найдено 24,6? меди. Продолжительность анализа 1 ч.

5 Пример 2. 0,1 г штейна разлагают в .смеси, содержащей 5, (,10 об.7.) мл хлорной кислоты и 12 (24 об.7) мл фосфорной кислоты (соотношение 1:2,4), упаривают, кипятят

1О с водой, .разбавляют до 50 мл и измеряют оптическую плотность при

800 нм.

Найдено 50,57 меди. Продолжительность анализа 1 ч.

15 Пример 3. 0,1 г медьэлектролитного шлама разлагают в смеси, содержащей 2 (4 об.7) мл хлорной кислоты и 12 мл (24 об.7) фосфорной кислоты (соотношение 1:6), упари20 вают, кипятят с водой, разбавляют до 500 мл и измеряют оптическую плотность при 800 нм.

Найдено 30,07 меди. Продолжительность анализа 1 ч.
