Устройство для регулирования малых расходов

Устройство для регулирования малых расходов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ МАЛЫХ РАСХОДОВ, содержащее конечный корпус с входным и.выходным патрубками , в котором установлена притертая к корпусу коническая пробка с каналом, соединяющим входной и выходной патрубки, отличающееся тем, что, с целью плавного регулирования расхода в широком диапазоне , канал образован в виде выполненной на поверхности пробки канавки, состоящей из трех участков, первый из которых - капиллярный , имеющий форму незамкнутого кольца, с плавно уменьшающимся от начала сечением, второй - вертикальный, соединяющий часть первого участка, имеющую максимальное сечение, с третьим участком канавки , имеющим форму кольца. (Я со о САЭ О5 о:

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дц 4 G 05 D 7/01

F ,/ Р(; ., ОПИСАНИЕ ИЗОБРЕТЕНИ " :

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ ь,, (21) 3757794/24-24 (22) 16.05.84 (46) 07.11.85. Бюл. № 41 (71) Херсонский индустриальный институт (72) С. И. Кричмар (53) 621.646.3 (088.8) (56) Степаненко В. Е., Кричмар С. И.

Усовершенст вова н ны и проточный кулонометрический детектор. Заводск.лаб.№ 10, 1972, с. 1200 — 1201.

Рачинский Ф. Ю., Рачинская М. Ф.

Техника лабораторных работ.— Химия, 1982, с. 31 — 32. (54) (57) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ МАЛЫХ РАСХОДОВ, содержащее

„„SU„, 1190366 A конечный корпус с входным и выходным патрубками, в котором установлена притертая к корпусу коническая пробка с каналом, соединяющим входной и выходной патрубки, отличающееся тем, что, с целью плавного регулирования расхода в широком диапазоне, канал образован в виде выполненной на поверхности пробки канавки, состоящей из трех участков, первый из которых — капиллярный, имеющий форму незамкнутого кольца, с плавно уменьшающимся от начала сечением, второй — вертикальный, соединяющий часть первого участка, имеющую максимальное сечение, с третьим участком канавки, имеющим форму кольца.

1190366

Составитель И. Музыченко

Тех ред И. Верее Корректор М. Самборская

Тираж 862 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4(5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Пушненкова

Заказ 6982 51

Изобретение относится к технике регулирования малых расходов и может найти применение в химической промышленности и тех отраслях, где используются проточные кулонометрические и кондуктометрические детекторы.

Целью изобретения является плавное регулирование расхода в широком диапазоне.

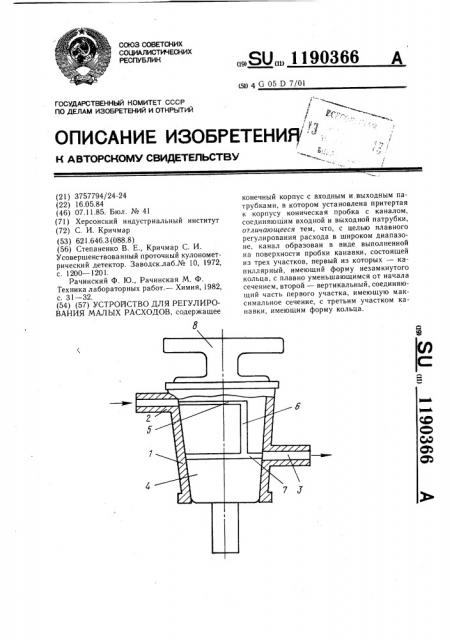

На чертеже представлена конструкция устройства.

Устройство содержит конический корпус 1 с входным 2 и выходным 3 патрубками, притертую коническую пробку 4 с.каналом.

Первый участок канавки 5 имеет форму незамкнутого кольца с плавно меняющимся от начала сечением, второй участок канавки 6 — вертикальный и соединяет часть первого участка канавки 5, имеющую максимальное сечение, с третьим участком канавки 7, имеющим форму кольца. Устройство содержит ручку 8 с регулировочной шкалой.

Устройство работает следующим образом.

В полностью открытом положении отверстие выходного патрубка 3 совпадает со вторым участком канавки 6 — вертикальным. Поворот пробки 4 против часовой

10 стрелки на определенный угол включает сопротивление первого участка канавки 5— капиллярного, и расход жидкости уменвшается, причем тем меньше, чем больше угол поворота. Сверху и снизу пробка покрыта вакуумной смазкой в виде кольцевых полос.
