Реферат



1. УСИЛИТЕЛЬ, содержащий последовательно соединенные дифференциальный усилитель, модулятор, блок гальванической развязки, демодулятор, а также первый резистор, включенный между первым входом усилителя и вторым входом дифференциального усилителя, второй резистор , включенный между вторым входом усилителя и первым входом дифференциального усилителя, отличающийся тем, что, с целью повышения коэффициента подавления синфазных помех, между первым входом усилителя и первым входом дифференциального усилителя дополнительно введен первый инвертирующий усилитель, а между вторым входом усилителя и вторым входом дифференциального усилителя введен второй инвертирующий усилитель. 2. Усилитель по п. 1, отличающийся тем, что коэффициент усиления первого и второго инвертирующих усилителей меньше единицы.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 Н 03 F 3/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1; ®g+.

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3557421 24-09 (22) 25.02.83 (46) 07.11.85. Бюл. № 41 (71) Всесоюзный научно-исследовательский и испытательный институт медицинской техники (72) В. Н. Федосеев (53) 621.375.024 (088.8) (56) Патент США № 3.931.582, кл. Н 03 F ..3/38, опублик. 6.0!.76.

Вопросы медицинской электроники, Таганрог: 1981, № 3, с. 57. (54) (57) 1. УСИЛИТЕЛЬ, содержащий последовательно соеди нен ные дифференциальный усилитель, модулятор, блок гальванической развязки, демодулятор, а также первый резистор, включенный между пер„„SU„„1190466 А вым входом усилителя и вторым входом дифференциального усилителя, второй резистор, включенный между вторь м входом усилителя и первым входом дифференциального усилителя, отличающийся тем, что, с целью повышения коэффициента подавления синфазных помех, между первым входом усилителя и первым входом дифференциального усилителя дополнительно введен первый инвертирующий усилитель, а между вторым входом усилителя и вторым входом дифференциального усилителя введен второй инвертирующий усилитель.

2. Усилитель по и. 1, отличающийся тем, что коэффициент усиления первого и второго инвертирующих усилителей меньше единицы.

1190466

Составитель С. Миронов

Техред И. Верес Корректор М. Максим ишинец

Тираж 87! Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Бланар

За к аз 7000/56

Изобретение относится к усилительной технике и может использоваться в устройствах усиления биопотенциалов.

Цель изобретения — повышение коэффициента подавления синфазных помех.

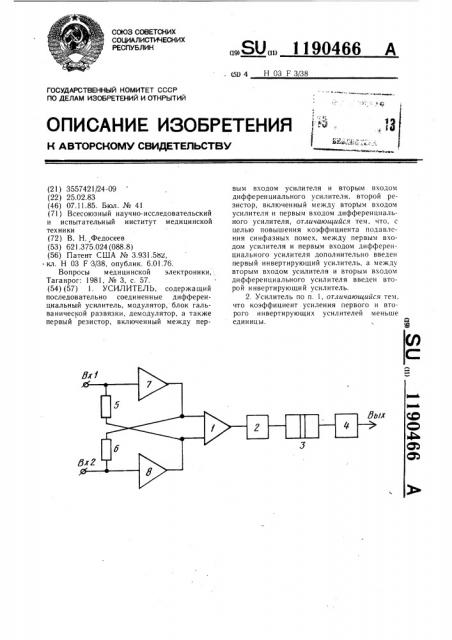

На чертеже представлена структурная электрическая схема усилителя.

Усилитель содержит дифференциальный усилитель 1, модулятор 2, блок 3 гальванической развязки, демодулятор 4, первый 5 и второй 6 резисторы, первый 7 и второй 8 инверти рующие усилители.

Усилитель работает следующим образом.

В связи с тем, что в усилителях типа

М вЂ” ДМ, блок 3 гальванической развязки обладает паразитной переходной емкостью, а питание входной части усилителя осуществляется с помощью изолированного источника, синфазная помеха перераспределяется между дифференциальным усилителем I и блоком 3 гальванической развязки, так как сопротивление вход — плаваю-! цая земля, определяется по существу величиной параллельного соединения первого 5 и второго 6 резисторов, а сопротивление развязки, для синфазного сигнала,включено последовательно с параллельно соединенными первым 5 и Вторым 6 резисторами, поэтому при малых значениях сопротивлений последних, определяемых данной схемой усилителя, а также при улучшении качества развязки (т. е. К „. ), суммарный коэффициент подавления синфазной помехи увеличивается. Коэффициент подавления синфазнои помехи уменьшен, если коэффициент передачи первого и второго инвертирующих усилителей выбран (1.
