Реферат



ПРОГРАММНЫЙ ГЕНЕРАТОР, содержащий низкочастотный задающий блок, состоящий из усилителя низкой частоты , первого и второго преобразователей код-сопротивление, первого и второго преобразователей код-емкость, причем выход усилителя низкой частоты соединен с вхрдом первого и второго преобразователей код-сопротивление и второго преобразователя код-емкость, а выход первого преобразователя код-сопротивление соединен с входом первого преобразователя код-емкость , выхйд которого подключен к первому входу усилителя низкой частоты, второй вход которого и вторые входы вторых преобразователей код-сопротивление и код-емкость соединены с общей шиной, высокочастотный задающий блок, состоящий из усилителя высокой частоты, первого управляющего ключа, третьего преобразователя код-емкость, первого преобразователя код-индуктивность , блока модуляции и усиления мощности , причем выход усилителя высокой частоты соединен с входом блока модуляции и усиления мощности и с первыми входами третьего преобразователя код-емкость и первого преобразователя код-индуктивность , выходы которых подключены к входу первого управ-ляющего ключа, выход которого соединен с входом усилителя мощности , второй выход первого преобразователя код-индуктивность, второй вход усилителя высокой частоты и третий вход бока модуляции и усиления подключены к общей земляной щине, аттенюатор высокой частоты, состоящий из третьего преобразователя код-сопротивление и постоянного резистора , причем первый вход третьего преобразователя код-сопротивление подключен к выходу блока модуляции и усиления мощности и первому выходному разъему генератора, а выход третьего преобразователя код-сопротивление подключен к постоянному резистору и второму выходному разъему, первый управляющий переключатель, первый вход которого соединен с выходом третьего преобразователя код-сопротивление, а второй вход - с выходом усилителя низкой частоты, фазовращатель, состоящий из квадратурного расщепителя фазы, коммутатора квадрантов, первого и второго преобразователей код-напряжение, суммирующего каскада, причем вход квадратурного расщепителя фазы соединен с выходом первого управляющего переключателя, а его выходы - с первым и вторым входами коммутатора квадрантов, первый выход которого подключен к входу первого преоб (Л разователя код-напряжение, выход которого соединен с первым входом суммирующего каскада, второй выход коммутатора квадрантов подключен к второму входу преобразователя код-напряжение, выход которого подключен к второму входу суммирующего каскада, первый и второй аттенюаторы сигналов синусоидальной формы, состоящие из соответственно шестого и седьмого преобразователей код-сопротивление со о 1 и постоянных резисторов, причем вход шестого преобразователя код-сопротивление подключен к выходу первого переключателя, а вход седьмого преобразователя код-со00 противление - к выходу суммирующего NU каскада, первый формирователь импульсов прямоугольной формы, первую дифференцирующую цепь, первый формирователь импульсов пилообразной формы, десятый преоб разователь код-сопротивление, постоянный резистор, причем вход первого формирователя прямоугольной формы соединен с выходом первого управляющего переключателя и входом щестого преобразователя код-сопротивление, а выход - с входом первой дифференцирующей цепи, выход которой соединен с входом первого

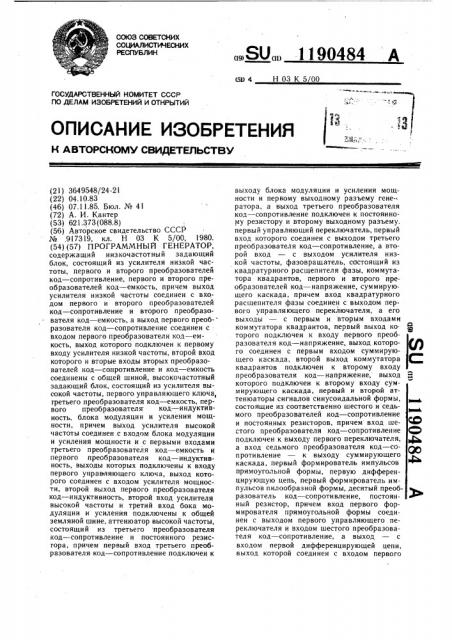

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3649548/24-21 (22) 04.10.83 (46) 07.11.85. Бюл. № 41 (72) А. И. Кантер (53) 621.373(088.8) (56) Авторское свидетельство СССР № .9173 19, кл. Н 03 К 5/00, 1980. (54) (57) ПРОГРАММНЫЙ ГЕНЕРАТОР, содержащий низкочастотный задающий блок, состоящий из усилителя низкой частоты, первого и второго преобразователей код — сопротивление, первого и второго преобразователей код — емкость, причем выход усилителя низкой частоты соединен с входом первого и второго преобразователей код — сопротивление и второго преобразователя код — емкость, а выход первого преобразователя код †сопротивлен соединен с входом первого преобразователя код †емкость, выход которого подключен к первому входу усилителя низкой частоты, второй вход которого и вторые входы вторых преобразователей код — сопротивление и код — емкость соединены с общей шиной, высокочастотный задающий блок, состоящий из усилителя высокой частоты, первого управляющего ключа, третьего преобразователя код — емкость, первого преобразователя код — индуктивность, блока модуляции и усиления мощности, причем выход усилителя высокой частоты соединен с входом блока модуляции и усиления мощности и с первыми входами гретьего преобразователя код — емкость и первого преобразователя код — индуктивность, выходы которых подключены к входу первого управляющего ключа, выход которого соединен с входом усилителя мощности, второй выход первого преобразователя код — индуктивность, второй вход усилителя высокой частоты и третий вход бока модуляции и усиления подключены к общей земляной шине, аттенюатор высокой частоты, состоящи и из третьего преобразователя код — сопротивление и постоянного резистора, причем первый вход третьего преобразователя код — сопротивление подключен к

„„SU„„1190484 A (Я) 4 Н 03 5 00 выходу блока модуляции и усиления мощности и первому выходному разъему генератора, а выход третьего преобразователя код — сопротивление подключен к постоянному резистору и второму выходному разъему. первый управляющий переключатель, первый вход которого соединен с выходом третьего преобразователя код — сопротивление, а второй вход — с выходом усилителя низкой частоты, фазовращатель, состоящий из квадратурного расщепителя фазы, коммутатора квадрантов, первого и второго преобразователей код — напряжение, суммирующего каскада, причем вход квадратурного расшепителя фазы соединен с выходом первого управляющего переключателя, а его выходы — с первым и вторым входами коммутатора квадрантов, первый выход ко. Я торого подключен к входу первого преобразователя код — напряжение, выход которого соединен с первым входом суммирующего каскада, второй выход коммутатора квадрантов подключен к второму входу преобразователя код — напряжение, выход Я

Ъ которого подключен к второму входу суммирующего каскада, первый и второй аттенюаторы сигналов синусоидальной формы, состоящие из соответственно шестого и седьмого преобразователей код — сопротивление и постоянных резисторов, причем вход ше- Ж стого преобразователя код — сопротивление (, 1 подключен к выходу первого переключателя, а вход седьмого преобразователя код — сопротивление — к выходу суммирующего каскада, первый формирователь импульсов прямоугольной формы, первую дифференцирующую цель, первый формирователь импульсов пилообразной формы, десятый преоб- а разователь код †сопротивлен, постоянный резистор, причем вход первого формирователя прямоугольной формы соединен с выходом первого управляющего переключателя и входом шестого преобразователя код — сопротивление, а выход — с входом первой дифференцирующей цепи, выход которой соединен с входом первого

1190484 формирователя импульсов пилообразной формы, выход которого подключен к входу восьмого преобразователя код — сопротивление, выход которого соединен с постоянным резистором и десятым выходным разъемом, второй формирователь импульсов прямоугольной формы, вторую дифференцирующую цепь, второй формирователь импульсов пилообразной формы, одиннадцатый преобразователь код — сопротивление, третий постоянный резистор, причем вход второго формирователя импульсов прямоугольной формы подключен к входу суммирующего каскада и входу седьмого преобразователя код — сопротивление, а выход второго формирователя импульсов прямоугольной формы соединен с входом второй дифференцируюшей цепи, выход которой подключен к входу второго формирователя импульсов пилообразного напряжения, выход которого соединен с одиннадцатым преобразователем код — сопротивление, выход которого подключен к третьему постоянному резистору и девятому выходному разъему, первый и второй аттенюаторы импульсов прямоугольной формы, содержащие соответственно восьмой и девятый преобразователи код — сопротивление и четвертый и пятые постоянные сопротивления, причем вход восьмого преобразователя код — сопротивление соединен с выходом первого преобразователя импульсов прямоугольной формы, а выход — с четвертым резистором, вход одиннадцатого преобразователя код — сопротивление соеди-" нен с входом второго формирователя и sпульсов прямоугольной формы, а выход- — с пятым резистором, первый и второй коммутаторы выхода, первую и вторую фильтруюшие цепи, первый и второй ограничители полярности, сумматор, причем первый, второй и третий входы первого коммутатора выхода подключены соответственно к выходам шестого, восьмого и десятого преобразователей код — сопротивление, четвертый вход подключен к первому выходу сумматора, пятый вход соединен с первой фильтрующей цепью, шестой вход — с выходом первого ограничителя полярности, первый выход сумматора, кроме того, связан с входом первого ограничителя полярности, выход которого соединен с первой фильтрующей цепью, второй выход сумматора соединен с входом второго ограничителя полярности и первым входом второго коммутатора выхода, выход второго ограничителя полярности подключен к входу второй фильтруюшей цепи и шестому входу второго коммутатора, выход второй фильтруюгцей цепи соединен с пятым входом второго коммутатора, а второй, третий и четвертый входы второго коммутатора выхо да подключены соответственно к выходам девятого, седьмого и одиннадцатого преобразователей код — сопротивление, первый и второй входы сумматора подключены соответственно к выходам восьмого и девятого преобразователей код †сопротивлен, второй управляющий переключатель, подключенный выходом к второму входу блока модуляции и усиления мощности, а первым и вторым входами соответственно к выходам первого и второго коммутаторов выхода, первый и второй преобразователи напряжение — переменное сопротивление, соединенные входами друг с другом, а выходами — с входами первого и второго преобразователей код — сопроти ление, а второй выход первого преобразователя напряжение †переменн сопротивление соединен с выходом первого преобразователя код — сопротивление, первый фильтр нижних частот, подключенный выходами к управляющим входам первого и второго преобразователей напряжения, первый преобразователь напряжение — переменная емкость, подключенный выходами к входам третьего преобразователя код — емкость, второй фильтр низких частот, подключенный входами к входам первого преобразователя напряжение — переменная емкость, первый и второй импульсно — фазовые детекторы, подключенные к входам первого и второго фильтров низких частот, первый и второй формирователи импульсов малой длительности, подключенные выходами соответственно к первым входам первого и второго импульсно — фазовых детекторов, вторые входы которых подключены соответственно к выходу усилителя низкой частоты и к выходу усилителя высокой частоты, первый и второй делители частоты с переменным коэффициентом деления, соединенные выходами с входами первого и второго формирователей импульсов малой д.чительности, делитель частоты с постоянным коэффициентом деления, подключенный выходом к входу первого делителя частоты с переменным коэффициентом деления, кварцевый генератор, первый и второй выходы которого подключены соответственно к входу второго делителя частоты с переменным коэффициентом деления и к входу делителя частоты с постоянным коэффициентом деления, регистр памяти, соединенный, выходами с управляющими входами преобразователей код †сопротивлен, код †индуктивность, код †емкос, коммутатора квадрантов, коммутаторов выхода первого управляемого ключа, управляемых переключателей, делителей частоты с перемейным коэффициентом деления, отличаюи.ийся тем, что, с целью расширения частотного диапа. зона и функциональных возможностей, в негс введены СВЧ-усилитель, отрезок полосковой линии, четвертый и пятый преобразователи код — емкость, СВЧ-модулятор, СВЧ-фазовращатель, фильтр верхних частот, СВЧусилитель мощности, СВЧ-аттенюатор, третий управляемый переключатель, второй управляемый ключ, второй преобразователь

1190484 напряжение — переменная емкость, третий фильтр низких частот, третий импульснофазовый детектор, второй. преобразователь код †индуктивнос, шестой преобразова-. тель код — емкость, делитель частоты СВЧ, причем выход СВЧ-усилителя соединен с входом четвертого преобразователя код— емкость, а к входу подключен управляющий ключ, вход которого соединен с внутренним проводником одного конца отрезка полосковой линии, внешний конец отрезка полосковой линии связан с общей

«землей», а входные концы отрезка полосковой линии связаны с первым и вторым выходами пятого преобразователя код — емкость, который выходами соединен с вторым преобразователем напряжение — переменная емкость, а вторым выходом подключен к первым входам делителя частоты

СВЧ и СВЧ-модулятора, выход которого подключен к входу фильтра высокой частоты, второй вход модулятора СВЧ под1

Изобретение относится к импульсной технике и предназначено для получения программно управляемых от цифровой вычислительной машины (ЦВМ) стабилизированных по частоте импульсных и гармонических сигналов в автоматических информационноизмерительных системах, в автоматических системах управления и связи, в автоматизированных системах измерения и контроля самой различной электротехнической и .радиоэлектронной аппаратуры.

Цель изобретения — расширение частотного диапазона и функциональных возможностей программного генератора путем выдачи программно управляемых от цифровой вычислительной машины стабилизированных по частоте модулированных сверхвысокочастотных колебаний.

На чертеже представлена структурная схема программного генератора.

Низкочастотный задающий блок 1, с помощью которого вырабатываются низкочастотные синусоидальные колебания, содержит в качестве элементов .фазирующей цепи соединенные по схеме моста Вина первый 2 и второй 3 преробразователи, код †емкрс и первый 4 и второй 5 преобразователи, код †сопротивлен, а в качест-. ве усилительного элемента †усилите 6 низкой частоты с включенной в него цепью частотно-независимой отрицательной обратной связи, высокочастотный задающий блок 7, с помощью которого вырабатываются высокочастотные синусоидальные ко5 !

О !

25 ключен к выходу третьего управляемого переключателя, входы второго преобразователя напряжение — переменная емкость подключены к входу фильтра низкой частоты, входы которого соединены с выходом третьего импульсно-фазового детектора, первый вход которого подключен к выходу второго формирователя импульсов малой длительности, выход делителя частоты СВЧ подключен к входам второго преобразователя код — индуктивность и шестого преобразователя код — емкость и к второму входу третьего импульсно-фазового детектора, выход фильтра высокой частоты подключен к входу СВЧ-усилителя мощности и входу СВЧ-аттенюатора, выход которого подключен к входу СВЧ-фазовращателя и к выходным разъемам, четвертый преобразователь код — сопротивление соединен с

СВЧ-аттенюатором, а СВЧ-фазовращатель соединен с пятым преобразователем код— сопротивление.

2 лебания и осуществляется модуляция высокочастотных колебаний низкочастотными сигналами, выполнен в составе третьего п реобразователя 8 код — емкость, первого преобразователя 9 код †индуктивнос, первого управляемого ключа 10, усилителя 11 высокой частоты и блока 12 модуляции и усиления мощности (из третьего преобразователя 8 код †емкос, первого преобразователя 9 код †индуктивнос первого управляемого ключа 10 и усилителя 11 высокой частоты образована высокочастотная автоколебательная система, выполненная по индуктивной трехточечной схеме, для этого вход и выход третьего преобразователя 8 код †емкос соединены с входом и выходом первого преобразователя

9 код †индуктивнос, средний отвод которого заземлен, и подключены через первый управляемый ключ 10 к входу н выходу усилителя 1! высокой частоты), усилитель

11 высокой частоты подключен своим вы ходом к высокочастотному входу блока 12 модуляции и усиления мощности, сверхвысокочастотный задающий блок 13, с помощью которого вырабатываются сверхвысокочастотные синусоидальные колебания и осуществляется модуляция сверхвысокочастотных колебаний низкочастотными сигналами, выполнен в составе четвертого 14 и пятого 5 преобразователей, код — емкость, отрезка 16 полосковой линии, второго управляемого ключа 17, СВЧ-усилителя 18, СВЧ-модулятора 19 и фильтра 20 верхних частот (из преобразователей 14 и 15

1190484

3 код — ем кость, отрезка 16 полосковой линии, второго управляемого ключа 17 и

СВЧ-усилителя 18 образована сверхвысокочастотная автоколебательная система, для чего к опорному выводу и выходу СВЧусилителя 18 подлкючены соответственно вход и выход четвертого преобразователя 14 код — емкость, а к его опорному выводу и входу — через второй управляемый ключ 17 — внешнйй и внутренний проводники одного конца отрезка 16 полосковой линии, соединенного другим концом с входом и выходом пятого преобразователя 15 код — емкость), пятый преобразователь, 15 код — емкость своим выходом соединен с сверхвысокочастотным входом СВЧ-модулятора 19, который своим выходом соединен с входом фильтра 20 верхних частот, вход и выход первого и второго преобразователей 4 и 5 код — сопротивление соединены соответственно с входом и выходом первого 21 и второго 22 преобразвателей напряжение †переменн сопротивление, а вход и выход третьего 8 и пятого 15 преобразователей код †емкос соединены соответственно с входом и выходом первого 23 и второго 24 преобразователей напряжение — переменная емкость, управляющие входы первого 21 и второго 22 преобразователей и напряжение — переменное сопротивление соединены с выходами первого фильтра 25 нижних частот, а управляющие входы первого 23 и второго 24 преобразователей и напряжение — переменная емкость, вход и один из управляющих входов которых соединены соответственно с выходами второго 26 и третьего 27 фильтров нижних частот, входы первого 25, второго 26 и третьего 27 фильтров нижних частот соединены с выходами соответственно первого 28, второго

29 и третьего 30 импульсно-фазовых детекторов, первый и второй входы первого импульсно-фазового детектора 28 соединены соответственно с выходом первого формирователя 31 импульсов малой длительности и с выходом усилителя 6 низкой частоты, первый и второй входы второго импульсно-фазового детектора 29 соединены соответственно с входом второго формирователя 32 импульсов малой длительности и с выходом усилителя 11 высокой частоты, первый и второй входы третьего импульсноазового детектора 30 соединены соответтвенно с выходом второго формирователя

32 импульсов малой длительности и с выходом перестраиваемого фильтра 33, выполненного в виде резонансного контура из параллельно соединенных шестого преобразователя 34 код — емкость и второго преобразователя 35 код — индуктивность, вход перестраиваемого фильтра ЗЗ соединен с выходом делителя 36 частоты сверхвысокочастотных колебаний, подключенного своим входом к выходу пятого преобразова.теля 15 код — емкость, входы первого 31 и второго 32 формирователей импульсов малой длительности соединены соответственно с выходами первого 37 и второго 38 дели5 телей частоты с переменным коэффициентом деления, подключенных своими входами к выходу делителя 39 частоты с постоянным коэффициентом деления и к выходу кварцевого генератора 40, куда также подключен вход делителя 39 частоты с постоянным коэффициентом деления, переключение низкочастотного задающего блока 1 и высокочастотного задающего блока 7 производится первым управляемым гереключателем 41, переключение и отключение, I5 модулирующих сигналов от высокочастотного задающего бока 7 производится вторым управляемым переключателем 42„переключение и отключение модулирующих сигналов от сверхвысокочастотного задающего блока 13 осуществляется третьим управ2О ляемым переключателем 43, ослабление амплитуды высокочастотных колебаний осуществляется с помощью аттенюатора 44 высокочастотных колебаний, выполненного по

Г-образной схеме и состоящего из преоб25 разователя 45 код — сопротивление и постоянного резистора 46, выход блока 12 модуляции и усиления мощности соединен с выходным гнездом 1 (выход мощных высокочастотных колебаний для подключения ВЧ . антенно-фидерного устройства)

30 и с входом преобразователя 45 код — сопротивление аттенюатора 44 высокочастотных колебаний, подключенного своим выходом к выходному гнезду 11 (выход ослабленных высокочастотных колебаний, для подключения поверяемой ВЧ аппаратуры) и к второму входу первого управляемого переключателя 41, соединенного первым входом с выходом усилителя 6 низкой частоты, выход второго управляемого переключателя 42 соединен с моду4О лирующим входом блока 12 модуляции и усиления Mo tII H oc TH, модули р ующий вход

СВЧ-модулятора 19 подключен к выходу третьего управляемого переключателя 43, а выход фильтра 20 верхних частот подключен к входу СВЧ-усилителя 47 мош45 ности, соединенного своим выходом с выходным гнездом Ш (выход мощных сверхвысокочастотных колебаний для подключения СВЧ антенно-фидерного устройства) и с входом. СВЧ-аттенюатора 48, управляющие

50 вход и выход СВЧ-аттенюатора 48 через преобразователь 49 код — сопротивление подключены к источнику постоянного напряжения, а его выход подключен к выходному гнезду IV (выход ослабленных сверхвысокочастотных колебаний для подключе5 ния поверяемой СВЧ аппаратуры) и к входу

СВЧ-фазовращателя 50, управляющие вход и выход СВЧ-фазовращателя 50 через преобразователь 51 код †сопротивлен

1 190484 подключены к источнику постоянного напряжения, а его выход подключен к выходному гнезду Ч (выход сдвинутых по фазе сверхвысокочастотных колебаний для подключения поверяемой СВЧ-аппаратуры), пре образователи 2, 3, 8, 14, 16 и 34 код — емкость выполнены в виде набора двоичновзвешенных постоянных конденсаторов, преобразователи 9 и 35 код — индуктивность— в виде набора двоично — взвешенных индуктивностей (катушки индуктивности с большим числом отводов), а преобразователи

4, 5, 45, 49 и 51 код — сопротивление — в виде набора двоично взвешенных постоянных резисторов и содержат собранные на полевых транзисторах электронные ключи для коммутации конденсаторов, индуктивностей и резисторов в соответствии со значением двоичного кода, усилитель 6 низкой частоты выполнен на полевых транзисторах по двухкаскадной схеме с термистором в цепи отрицательной обратной связи, первый и второй управляемые ключи 10 и 17 предназначены для выключения соответственно ВЧ задающего блока при работе

СВЧ задающего блока и СВЧ задающего блока при работе ВЧ задающего блока.

Каждый из них выполнен в виде ключевой электронной схемы, собранной на полевых транзисторах. Усилитель ll высокой частоты представляет собой высокочастотный транзисторный каскад с заземленным опорным выходом, блок 12 модуляции и усиления мощности выполнен на мощных высокочастотных транзисторах и имеет высокочастотный и модулирующий входы, общий выходной вывод и заземленный опорный вывод. Отрезок 16 полосковой линии представляет собой оп ределен ной длины, в ыбранной исходя из верхнего предела диапазона перестройки частоты, разомкнутый на концах резонансный отрезок симметричной высокодобротной полосковой линии.

СВЧ-усилитель 18 собран на сверхвысокочастотном транзисторе и имеет опорный, входной и выходной выводы, СВЧ-модулятор 19 представляет собой симметричную полосковую линию, между внутренним и внешним проводниками которой расположено несколько р — i — и диедов, при подаче на которые модулирующих напряжений, снимаемых с выхода третьего управляемого переключателя 43, происходит изменение сопротивлений диодов, вследствие чего изменяется вносимое в линию затухание и осуществляется модуляция СВЧ колебаний. Фильтр 20 верхних частот выполнен в виде избирательного четырехполюсника, в котором обрезаются высокочастотные составляющие спектра низкочастотного модулирующего импульса.

Первый и второй преобразователи 21 и 22 напряжение — переменное сопротивление выполнены в виде управляемых напряже5

55 нием линейных резисторов. Каждый из них собран на полевом транзисторе, двух высокоомных постоянных резисторах, подключенных между истоком и стоком транзистора и образующих делитель напряжения, с помощью которого осуществляется линеаризация транзистора, и постоянном резисторе, подключенном между подложкой транзистора и общей точкой делителя напряжения, предназначенном для расширения пределов изменения сопротивления и для обеспечения помехозащищенности транзистора. Входом и выходом преобразователей 21 и 22 напряжение— переменное сопротивление являются соответственно исток и сток транзистора, а управляющими входами служат затвор транзистора и общая точка делителя напряжения. Первый 23 и второй 24 преобразователи напряжение — переменная емкость выполнены по Г-образной схеме в составе параллельно включенного варикала и последовательно подключенного развязывающего конденсатора. Вход и один из управляющих входов каждого из них подключены к катоду варикала, другой управляющий вход — к точке соединения одной из обкладок развязывающего конденсатора и анода варикала, а выход соединен с другой обкладкой развязывающего конденсатора.

Первый 25, второй 26 и третий 27 фильтры нижних частот выполнены по двухзвенной Г-образной схеме в составе последовательно включенных резисторов и параллельно включенных конденсаторов.

Первый 28, второй 29 и третий 30 импульсно-фазовые детекторы собраны по кольцевой схеме. Каждый из них содержит мост, составленный из четырех полупроводниковых диодов, диагонали которого являются первым и вторым входами, а выходами является нагрузка, составленная из параллельно включенных резистора и конденсатора, причем между первым входом и точкой соединения анодов диодов включена цепочка из параллельно соеди- ненных резистора и конденсатора, первый

31 и второй 32 формирователи импульсов малой длительности выполнены по схеме блоки нг-генератора.

Перестраиваемый фильтр 33, представляющий собой резонансный контур, предназначен для выделения из спектра сигнала полученного на выходе делителя 36 частоты сверхвысокочастотных колебаний перестраиваемых по частоте высокочастотных гармонических колебаний, на которые настраивается в резонанс перестраиваемый фильтр. Делитель 36 частоты сверхвысокочастотных колебаний осуществляет трансформацию перестраиваемых по частоте сверхвысокочастотных гармонических колебаний в перестраиваемые по частоте высокочастот1190484 диодов, расположенных на определенных расстояниях и осуществляющих регулируемое ослабление СВЧ электромагнитной энергии за счет их свойства изменять СВЧ активное сопротивление под воздействием протекающего через диоды тока, изменяемого преобразователем 49 код — сопротивление.

СВЧ-фазовращатель 50 состоит из выполненного на полосковой линии направленного ответвителя и оконечных элементов отражающего типа, в качестве которых используются варакторные диоды, действующие как переменные емкости в зависимости от приложенного к ним напряжения, регулируемого преобразователем 51 код — сопротивление, в результате чего осуществляется изменение фазы СВЧ-колебаний. Ослабление амплитуды сигналов синусоидальной формы начальной фазы производится с помощью подключенного на выходе первого управляемого переключателя

41 первого аттенюатора 52 сигналов сину40

50 ные гармонические колебания с постоянным коэффициентом деления частоты во всем диапазоне перестройки частоты СВЧ колебаний и представляет собой гармонический параметрический делитель частоты, состоящий из входного СВЧ-усилителя и резонансного контура, составленного из индуктивного элемента и варикала и являющегося выходной нагрузкой СВЧ-усилителя.

Трансформация частоты СВЧ колебаний в данном делителе частоты осуществляется в результате того, что на варикале происходит сложение частот перестраиваемых по. частоте входных СВЧ колебаний и СВЧ колебаний, возбуждаемых с помощью СВЧ-усилителей в резонансном контуре, и на выходе делителя частоты образуются колеба15 ния, содержащие в своем составе перестраиваемые по частоте высокочастотные гармонические колебания. Первый 37 и второй

38 делители частоты с переменным коэффициентом деления выполнены по схеме управляемых цифровых делителей частоты, собранных на логических элементах. Делитель 39 частоты с постоянным коэффициентом деления собран по схеме симметричного мультивибратора. Кварцевый генератор 40 представляет собой транзисторную автоколебательную систему, стабилизированную по частоте кварцевыми резонаторам и.

Первый 41, второй 42 и третий 43 управляемые переключатели представляют собой собранные на полевых транзисторах ключевые схемы для переключения и отключения аналоговых сигналов. СВЧусилитель 47 мощности представляет собой широкополосный усилительный каскад, собранный на мощном сверхвысокочастотном транзисторе. СВЧ-аттенюатор 48 выполнен на полосковой линии, в которой включено несколько р — i — n соидальной формы, выполненного по Г-образной схеме и состоящего из преобразователя 53 код — сопротивление, схема которого аналогична схеме преобразователей

4, 5, 45, 49 и 51, и постоянного резистора 54, сдвиг синусоидального сигнала по фазе в пределах 0 — 360 осуществляется путем использования подключенного своим входом к выходу первого управляемого переключателя 41 фазовращателя

55, состоящего из последовательно соединенных друг с другом квадратурного расщепителя фазы 56, коммутатора 57 квадрантов, первого 58 и второго 59 преобразователей код — напряжение и суммирующего каскада 60. Квадратурный расщепитель 56 фазы, предназначенный для преобразования входного синусоидального сигнала в два синусоидальных сигнала, сдвинутых по фазе на 90 во всем диапазоне частот, собран на двух операционных логарифмических усилителях с фазорасщепляющими цепочками, входы которых объединены вместе, а выходы подключены к соответствующим входам коммутатора 57 квадрантов. Последний, с помощbe которого осуществляется переключение квадратурных сигналов с разнофазовых выходов квадратурного расщепителя

56 фазы, что дает дополнительный сдвиг на 180 и обеспечивает, таким образом, расширение диапазона воспроизведения фазовых сдвигов фазовращателя до 360, выполнен в виде ключевых электронных схем, собранных на полевых транзисторах.

Преобразователи 58 и 59 код — напряжение, предназначенные для изменения амплитуд квадратурных сигналов согласно поданным на их управляющие входы кодам установки уровней напряжений, выполнены в виде многоразрядных резисторных делителей и поразрядно связанных с ними логических ключевых схем, собранных на полевых транзисторах. Суммирующий каскад 60, предназначенный для сложения квадратурных сигналов, амплитуды которых изменены преобразователями 58 и 59 код †напряжен в заданном кодами отношении, и получения на его выходе суммарного сдвинутого по фазе сигнала, собран по схеме с общей активной нагрузкой. Выходы первого управляемого переключателя 41 и суммирующего каскада 60 фазовращателя 55 соединены соответственно с входами первого 61 и второго 62 формирователей импульсов прямоугольной формы типа «меандр», каждый из которых выполнен по схеме триггера Шмитта, одновременно, вход суммирующего каскада 60 соединен с входом второго аттенюатора

63 сигналов синусоидальной формы, выполненного по Г-образной схеме и состоящего из преобразователя 64 код †сопротивление, схема которого аналогична схеме преобразователей 4, 5, 45, 49, 51 и посто1190484

10 янного резистора 65. Выходы преобразователей 53 и 64 код — сопротивление, в свою очередь, соединены с одними из входов первого 66 и второго 67 коммутаторов выхода, которые представляют собой ключевые схемы для бесконтактного переключения аналоговых сигналов, собранные на полевых транзисторах. Выходы первого 66 и второго

67 коммутаторов выхода соединены с первым и вторым входами второго 42 и третьего 43 управляемых переключателей и с 10 выходными гнездами Vl и Vll, выходы первого 61 и второго 62 формирователей импульсов прямоугольной формы типа «меандр» через первый 68 и второй 69 аттенюаторы импульсов прямоугольной формы, выполненные по Г-образной схеме и состоя15 щие из преобразователей 70 и 71 код— сопротивление и постоянных резисторов 72 и 73, соединены с одними из входов пер-. вого 66 и второго 67 коммутаторов выхода и с первым и вторым входами сумматора 74 импульсов, выполненного по схеме с двумя активными нагрузками.

Схема преобразователей 70 и 71 аналогична схеме преобразователей 4, 5, 45, 49 и 51, одновременно выходы первого

61 и второго 62 формирователей импульсов 25 прямоугольной формы типа «меандр» через первую 75 и вторую 76 дифференцирующие цепи 75 и 76, каждая из которых представляет собой Г-образную схему из последовательно включенного конденсатора и параллельно подключенного резистора, 30 зашунтированного полупроводниковым диодом, соединены с входами первого 77 и второго 78 формирователей импульсов пилообразной формы. Каждый из формирователей 77 и 78 выполнен по фантастронной схеме, в свою очередь, их выходы через

35 первый 79 и второй 80 аттенюаторы импульсов пилообразной формы, выполненные по

Г-образной схеме и состоящие из преобразователей 81 и 82 код †сопротивлен и постоянных резисторов 83 и 84, соединены с одними из входов первого 66 и второго 67 коммутаторов выхода и с выходными гнездами VIII и IX, схемы преобразователей

81 и 82 аналогичны схеме преобразователей

4, 5, 45, 49, 51. Первый и второй выходы сумматора 74 импульсов, назначение 45 которого состоит в суммировании сдвинутых Ilo фазе импульсов прямоугольной формы типа «меандр» и получении на своих нагрузках импульсов ступенчатой формы различной длительности и полярности, сое50 динены с одним из входов первого 6Ь и второго 67 коммутаторов выхода и одновременно соединены с входами первого 85 и второго 86 ограничителей полярности.

Последние предназначены для преобразования импульсов ступенчатой формы в импульсы прямоугольной формы различной длительности и полярности и выполнены по

Г-образной схеме, в составе последовательно включенного полупроводникового диода и параллельно подсоединенного резистора.

Вход первого ограничителя 85 полярности соединен с входом первой фильтрующей цепи 87 и с одним из входов первого коммутатора 66 выхода, а выход второго ограничителя 86 полярности соединен с входом второй фильтрующей цепи 88 и с одним из входов второго коммутатора 67 выхода. Назначение фильтрующих цепей

87 и 88 состоит в преобразовании импульсов прямоугольной формы в постоянное напряжение. Каждая из фильтрующих цепей 87 и 88 выполнена по П-образной схеме в составе параллельно подключенных на входе и выходе двух конденсаторов большой емкости и последвательно включенного между ними постянного резистора. Выход первой фильтрующей цепи

87 соединен с одним из входов первого коммутатора 66 выхода, а выход второй фильтрующей цепи 88 соединен с одним из входов второго коммутатора 67 выхода.

Управляющие входы преобразователей 2 — 5, 8, 9, 14, !5, 34, 35, 45, 49, 51, 53, 58, 59, 64, 70, 71, 81 и 82 код †емкос, код вЂ,индуктивность, код — сопротивление, код — напряжение, управляемых ключей 10 и 17, делителей 37 и 38 частоты с переменным коэффициентом деления, управляемых переключателей 41 — 43, коммутаторов 57, 66 и 67 соединены с входами регистра 89 памяти, вход которого соединен с выходом ЦВМ, Регистр 89 памяти предназначен для восприятия от ЦВМ двоичного кода установки значен
