Реферат



ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ , содержащий первый и второй транзисторы и трансформатор, подключенный первичной обмоткой к источнику запускающих импульсов, а вторичной - к переходу база - эмиттер первого транзистора, коллектор которого подключен к шине питания, а эмиттер через резистор - к общей щине источника питания, к которой подключен также эмиттер второго транзистора, отличающийся тем, что, с целью повышения надежности и увеличения крутизны фронтов, в него введены последовательно включенные элемент задержки и одновибратор, подключенный выходом к базе второго транзистора , коллектор которого подключен к эмиттеру первого транзистора и выходу формирователя импульсов, а вход элемента задержки подключен к источнику запускающих импульсов . Епит СО о 4 Х) 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

I!

1 (НЫ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

llo делАм изОБРетений и ОтнРытий (21) 3702926/24-21 (22) 20.02.84 (46) 07.! 1.85. Бюл. № 41 (72) В. М. Низель и В. Е. Филиппов (53) 621.374(088.8) . (56) Авторское свидетельство СССР № 884088, кл. Р 03 К 5/01, 1981.

Авторское свидетельство СССР № 458090, кл. Н 03 К 3/353, 1975. (54) (57) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ, содержащий первый и второй транзисторы и трансформатор, подключенный первичной обмоткой к источнику запускающих импульсов, а вторичной — к переходу

„„SU„„1190494 A (5D g Н 03 К 5 01 база — эмиттер первого транзистора, коллектор которого подключен к шине питания, а эмиттер через резистор — к общей шине источника питания, к которой подключен также эмиттер второго транзистора, отличающийся тем, что, с целью повышения надежности и увеличения крутизны фронтов, в него введены последовательно включенные элемент задержки и одновибратор, подключенный выходом к базе второго транзистора, коллектор которого подключен к эмиттеру первого транзистора и выходу формирователя импульсов, а вход элемента задержки подключен к источнику запускающих импульсов.

1 190494

Составитель В.Чижиков

Редактор А. Сабо Техред И. Верес Корректор Т. Колб

Заказ 7001 57 Тираж 871 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к импульсной технике и предназначено для получения прямоугольных импульсов большой амплитуды с крутыми фронтами на емкостной нагрузке.

Цель изобретения — повышение надежности формирователя и увеличение крутизны фронтов формируемых импульсов.

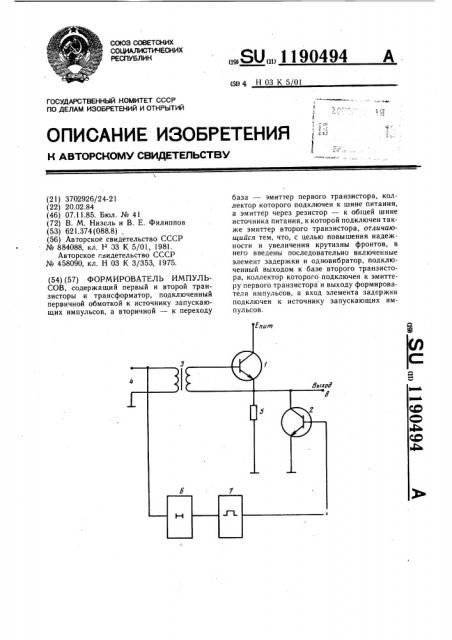

На чертеже представлена электрическая блок-схема устройства.

Формирователь импульсов содержит первый и второй транзисторы 1 и 2 и трансформатор 3, подключенный первичной обмоткой к источнику 4 запускающих импульсов, а вторичной — к переходу база — эммитер первого транзистора 1, коллектор которого подключен к шине питания, а эмиттер через резистор 5 — к общей шине источника питания, к которой подключен также эмиттер второго транзистора 2, и содержит последовательно включенные элемент 6 задержки и одновибратор 7, подлкюченный выходом к базе второго транзистора 2, коллектор которого подключен к эмиттеру первого транзистора 1 и выходу 8 формирователя импульсов, а выход элемента 6 задержки подключен к источнику запускающих импульсов.

Формирователь импульсов работает следующим образом.

В исходном состоянии транзисторы 1 и 2 закрыты. Напряжение питания (Епит ) выбирается близким, но меньшим напряжения лавинного пробоя транзисторов. Запускающий импульс через трансформатор 3 открывает транзистор 1, вызывая его лавинный пробой. При пробое транзистора 1 через него протекает ток большой величины и происходит быстрый заряд паразитной емкости нагрузки, подключенной к выходу формирователя, при этом формируется крутой передни и фронт выходного импульса. По окончании заряда ток через транзистор 1 уменьшается до значения Епвт / R>, где Rs— величина параллельно соединенных сопротивления нагрузки и резистора 5. При этом транзистор 1 находится в состоянии насыщения и формируется плоская вершина выходного импульса. По заднему фронту входного импульса транзистор 1 закрывается, одновременно на выходе элемента 6 задержки формируется импульс, длительность которого определяется времязадающими цепями элемента 6 задержки и должна превышать время, необходимое для полного закрывания транзистора 1. Задним фронтом выходного импульса элемента 6 задержки запускается одновибратор 7 и формирует на своем выходе импульс запуска транзистора 2.

Включение транзистора 2 вызывает его лавинный пробой, и емкость нагрузки разряжается через открытый транзистор 2 на общую шину источника питания, в результате чего на выходе устройства 6 формируется крутой задний фронт импульса. Для формирования заднего фронта длительность импульса на выходе одновибратора 7 должна обеспечить полный разряд емкости нагрузки через лавинно открытый транзистор 2. Так формируется прямоугольный импульс на выходе формирователя.

Выход из строя транзисторов исключается, так как исключается возможность включения второго транзистора 2 до того, как будет закрыт транзистор 1, т.е. повышается надежность формирователя. Увеличивается также крутизна и улучшается форма заднего, фронта выходного импульса, поскольку второй транзистор 2, формирующий задний фронт импульса, во-первых, подключен к нагрузке непосредственно, без каких-либо дополнительных элементов, вносящих дополнительное сопротивление в разрядную цепь и тем самым увеличивающих постоянную времени разрядной цепи, а вовторых, управляется одновибратором 7, длительность импульса которого обеспечивает полный разряд емкости нагрузки. Формирователь может быть выполнен как на лавин40 ных, так и на обычных транзисторах.
