Устройство подачи и фиксации пленки при радиографическом контроле швов сварных соединений

Устройство подачи и фиксации пленки при радиографическом контроле швов сварных соединений

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ПОДАЧИ И адКСАЦИИ ПЛЕНКИ ПРИ РАДИОГРАФИЧЕСКОМ КОНТРОЛЕ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ, содержащее механизм прижима пленки к контролируемой поверхности, имеющий уп- i ругий элемент, установленную в направляющей втулке штангу, связанную с механизмом прижима пленки, о тличающееся тем, что, с ; целью сокращения вспомогательного времени на проведение контроля и обеспечения возможности установки пленки в изделиях ограниченных габаритов , оно снабжено соединенным с направляющей втулкой противовесом и пружинным JKCaTopoM, a упругий элемент выполнен в виде пластины из просвинцованной резины, шарнирно свя-j занной с штангой, в полости которой ; жестко установлена контактирующая с : пружинным фиксатором коническая втулка , при этом ккраям пластины, параллельным штанге, прикреплены тросы, пропущенные через коническую втулку ; и закрепленные другими концами на (Л рукоятке штанги.

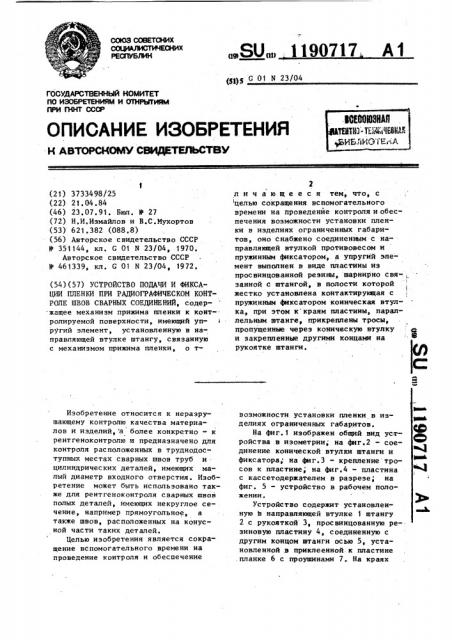

СОЮЗ СОВЕТСКИХ

ЮЮ

РЕСПУБЛИК (g1)5 G 01 N 23/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

APH ГКНТ СССР (21) 3733498/25 (22) 21. 04. 84 (46) 23.07.91. Бюл. В 27 (72) Н,И,Измайлов и В.С.Мухортов (53) 621.382 (088.8) (56) Авторское свидетельство СССР

1Г 351144, кл. G 01 N 23/04, 1970.

Авторское свидетельство СССР

Ф 461339, кл. G 01 N 23/04 ° 1972, (54)(57) УСТРОЙСТВО ПОДАЧИ И ФИКСАЦИИ ПЛЕНКИ ПРИ РАДИОГРАФИЧЕСКОМ КОНТРОЛЕ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ, содержащее механизм прижима пленки к конт-. ролируемой поверхности, имеющий упругий элемент, установленную в направляющей втулке штангу, связанную с механизмом прижима пленки, о тИзобретение относится к неразрушающему контролю качества материалов и изделий, а более конкретно — к рентгеноконтролю и предназначено для контроля расположенных в труднодоступных местах сварных швов труб и цилиндрических деталей, имеющих малый диаметр входного отверстия. Изобретение может быть использовано также для рентгеноконтроля сварных швов полых деталей, имеющих некруглое сечение, например прямоугольное, а также швов, расположенных на конусной части таких деталей.

Целью изобретения является сокращение вспомогательного времени на проведение контроля и обеспечение..SU.„1190717 А 1

2 л и ч а ю щ е е с я тем, что, с целью сокр аще ния вс помог атель ного времени на проведение контроля и обеспечения возможности установки пленки в изделиях ограниченных габаритов, оно снабжено соединенным с направляющей втулкой противовесом и пружинным фиксатором, а упругий элемент выполнен в виде пластины иэ просвинцованной резины, шарнирно свя-, занной с штангой, в полости которой

1 жестко установлена контактирующая с пружинным фиксатором коническая втулка, при этом к краям пластины, параллельным штанге, прикреплены тросы, пропущенные через коническую втулку и закрепленные другими концами на рукоятке штанги. возможности установки пленки в иэделиях ограниченных габаритов.

На фиг. 1 изображен общий вид усТройства в изометрии, на фиг.2 — соединение конической втулки штанги и фиксатора; на фиг.3 — крепление тросов к пластине, на фиг.4 — пластина с кассетодержателем в разрезе, на фиг. 5 - устройство в рабочем положении.

Устройство содержит установленную в направляющей втулке 1 штангу

2 с рукояткой 3, просвинцованную резиновую пластину 4, соединенную с другим концом штанги осью 5, установленной в приклеенной.к пластине ,планке 6 с проушинами 7. На краях

1190717 пластины винтами 8 прикреплены металлические планки 9, имеющие петли

10, в которые вставлены стержни 11 с держателем 12 для тросов 13, Тросы пропущены через внутреннюю полость штанги, коническую втулку 14, соединенную с рукояткой посредством резьбы, и прикреплены к рукоятке винтами 15, В прорези 16 штанги установлен подпружиненный фиксатор 17, контактирующий с конической втулкой.

К обратной стороне пластины прикреплен целлофановый карман 18 для кассеты 19 с рентгеновской пленкой.

Устройство содержит также рукоятку-противовес 20. На чертеже изображено также контролируемое изделие 21.

Для введения пластины 4 с рентгеновской пленкой во входное отверстие контролируемого изделия 2 1 рукоятку

3 штанги 2 перемещают "на себя", при этом тросы 13, соединенные с ней, натягиваются и увлекают за собой края пластины, придавая ей форму неполного цилиндра, После этого свернутую пластину

4 вводят во входное отверстие контролируемого изделия 21 и устанавливают напротив контролируемого участка. Затем опять нажимают на фиксатор

17, тросы 13 освобождаются, пластина разворачивается, рукоятку 3 освобождают, и под действием рукоятки-противовеса 20 пластина плотно прижимается к контролируемой поверхности.

После проведения экспозиции, свернув пластину, выводят штангу 2 из контролируемого отверстия, заменяют в кармане 18 кассету с рентгеновской пленкой, поворачивают изделие 21, опять вводят штангу со свернутой пласI тиной в контролируемое изделие и устанавливают ее для проведения экспозиции следующего контролируемого участка.сварного шва.

С помощью устройства можно производить контроль швов сварных соеди:нений в деталях, имеющих круглое и прямоугольное сечения, на прямых и наклонных участках, а также в де,талях и полостях, имеющих малый диа метр вкодного отверстия, что расширяет возможности его.применения по:.. сравнению с известными устройствами.
