УСТРОЙСТВО ДЕТЕКТИРОВАНИЯ (ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ, содержащее :блок детектирования, включающий Де|тектор , соединенный с усилителем, |выход которого соединен с пропускаю:щим входом регулирующегоэлемента, .:выход которого соединен с входами ; двух амплитудных дифференциальны с |дискриминаторов, причем нижний уро:вень первого амплитудного дифференциального дискриминатора совмещен с верхним уровнем второго,. реверсивг ный счетчик, информационные выходы; -. Изобретение относится к технической физике, в частности к устройствам для регистрации ионизирующих излучений. Целью изобретения является повышение надежности работы устройства ; детектирования.. Блок-схема устройства детектирования ионизирующих излучений представлена на чертеже. Устройство содержит которого соединены с входами цифроаналогового преобразователя, выход которого подключен к управляющему входу регулирующего элемента, и устройство индикации, отличающееся тем, что, с целью повышения его надежности, в него дополнительно введены две схемы И, схема ИЛИ, два дешифратора и частотный дискриминатор, причем выход первого и второго амплитудных дифференциальных дискриминаторов соединены с первыми входами первой и второй схем И, выходы первой и второй схем И соадинены соответственно с суммирующим и вычитающим входами реверсивного а счетчика, информационнвзе выходы кото (Л рого параллельно соединены с входами первого и второго дешифраторов, выс ходы первого и второго дешифраторов соединены с вторыми входами соответственно первой и второй схем И и входами схемы ИЛИ, выход которой подключен к частотному дискриминатору, вьпсод которого соединен с устройством индикации. QD О О5 блок детектирования 1, включающий детектор и -усилитель, .регулирующий . элемент 2, амплитудные дифференци- .альные дискриминаторы 3 и 4, первую . 5 и вторую 6 схемы Невыходы которых о соединены соответственно с суммирующим и вычитающим входами реверсивного счетчика 7, информационные выходы которого параллельно соединены с входами первого и второго дешифра

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) А1

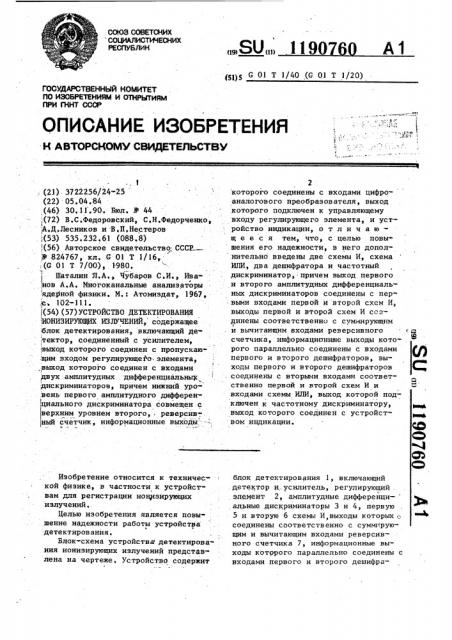

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ОРИ ГКНТ СССР., t . (21) 3722256/24-25 (22) 05.04.84 (46) 30.11 .90.. Бюл. У 44

;(72) В.С.Федоровский, С, Н.Федорченко, А.Д.Лесников и -В Я.Нестеров . (53) 535.232.61 (088.8), (56) Авторское свидетельство СССР ,: У 824767, кл. G 01 Т 1/16,. ((01 Т 7/00), 1.980.

Шаталин Л.А., Чубаров С.И., Ива;нов А.А. Многоканальные анализаторы ядерной физики. М.: Атомиздат, 1967, ., с, 102-11.1. ((54) (57) УСТРОЙСТВО ДЕТЕКТИРОВАНИЯ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ, содержащее

:блок детектирования, включающий детектор, соединенный с усилителем, ;выход которого соединен с пропускаю.щим входом регулирующего. элемента, 1 .:,выход которого соединен с входами двух .амплитудных дифференциально дискриминаторов, причем нижний уровень первого амплитудного дифферен» циального дискриминатора совмещен с верхним уровнем второго, . реверсив-.. ный счетчик, информационные выходы

Изобретение относится к технической физике, в частности к устройствам для регистрации ионизирующих излучений.

Целью изобретения является повышение надежности работы устройства детектирования.

Блок-схема устройства детектирова.ния ионизирующих излучений представлена на чертеже. Устройство содержит

Щ)5 G 01 Т 1/40 (G 01 T 1/20) 2 которого соединены с входами цифроаналогового преобразователя, выход которого подключен к управляющему входу регулирующего элемента, и устройство индикации, о т л и ч а ю— щ е е с я тем, что, с целью новышения его надежности, в него дополнительно введены две схемы И, схема

ИЛИ, два дешифратора и частотный дискриминатор, причем выход первого и второго амплитудных дифференциальных дискриминаторов соединены с первыми входами первой и второй схем И, выходы первой и второй схем И соединены соответственно с суммирующим

1 и вьтчитающим входами реверсивного счетчика, информаципннше выходы которого параллельно соединены с входами первого и второго дешифраторов, выходы первого и второго дешифраторов соединены с вторыми входами соответственно первой и второй схем И и входами схемы ИЛИ, выход которой подключен к частотному дискриминатору, выход которого соединен с устройством индикации. блок детектирования 1, включающий . детектор и,. усилитель, регулирующий элемент 2, амплитудные дифферейциальные дискриминаторы 3 и 4, первую

5 и вторую 6 схемы И,выходы которых -. соединены соответственно с суммирующим и вычитающим входами реверсивного счетчика 7, информационные выходы котррого параллельно соединены с входами первого и второго дешифра1190760 торов 8, 9 и цифроаналогового преобразователя 10. Выходы дешифраторов

8., 9 через элемент ИЛИ 11 подключены к входу частотного дискриминатора 12, выход которого соединен,с устройством индикации 13.

Устройство детектирования работает следующим образом.

1О

Импульсы, амплитудный спектр которых содержит реперный пик, с выхода усилителя блока детектирования .1 через регулирующий элемент 2 посту пают на внод сопряженных амплитудных 15 .дифференциальных дискриминаторов 3 и 4,(нижний уровень дискриминатора,3 совмещен с верхним уровнем дискриминатора 4), Импульсы, попадающие в окно первого дискриминатора 3, через: 2р первую нормально открытую схему И

15 поступают на суммирующий счетный вход реверсивного счетчика 7, а импульсы, попадающие в окно второго дискриминатора 4, через вторую нор- :25 мально открытую схему И 6 поступают на вычитающий счетный вход реверсивного счетчика. Текущее состояние счет-;

i чика 7 преобразуется цифроаналоговым преобразователем 10 в аналоговый .30 сигнал, который поступает на регулирующий элемент 2. Регулирующий эле- . мент изменяет амплитуду импульсов реперного пика таким образом, что поддерживается постоянным среднее значение,.амплитуды. Когда текущее значение кода счетчика 7 приближается к одной из щуух границ диапазона стабилизации, пфи приближении к верхней границе диапазона первым дешифра 40 тором 8 определяется крайнее (верх-: .нее} положение диапазона, и при нахождении счетчика в этом положении выходной сигнал первого дешифратора поступает на второй вход первой схемы 45 И 5 и закрывает ее, При этом на суммирующий вход счетчика;импульсы не поступают. Первый поступивший с выхо»

1 да дискриминатора 4 импульс проходит на вычитающий вход счетчика и выводит счетчик из крайнего положения.

При этом первая схема И 5 вновь открывается и пропускает импульсы на суммирующий вход счетчика.

При каждой установке счетчика 7 в крайнее положение на выходе дешифратора 8 генерируется импульс, который через схему ИЛИ 11 поступает на вход частотного дискриминатора 12,, и в случае, если частота выхода на границу ,превысит заранее заданную величину, выходной сигнал частотного дискриминатора включает индикацию.

То же происходит .при приближении реперного пика к нижней границе диапазона стабилизации. Таким образом, при значительных дестабилизирующих

- воздействиях частота поступления импульсов на частотный дискриминатор :12 увеличивается и при превышении

;:заранее заданной частоты включается устройство индикации 13.

Интенсивность реперного пика слабо влияет на частоту его.âûõîäà на

:границы стабилизации и поэтому устройство позволяетконтролировать разре- гулйровку измерительного тракта в переменных полях излучения. Сигнал

:разрегулировки поступает тогда, когда измерительный тракт еще находит-! ся в нормальном рабочем режиме и

;тем самым прогнозируется предстоящий выход из режима.

Порог частотного дискриминатора устанавливается исходя из условий измерений; при изменении условий из» мерения он может изменяться. Порог устанавливается с пульта или программно.

Характерно, что при прохождении помехи (то есть единичном выходе на границу диапазона стабилизации) частотный дискриминатор не срабатывает и не сигнапизирует о предстоящей разрегулировке.

1.190760
