Реферат

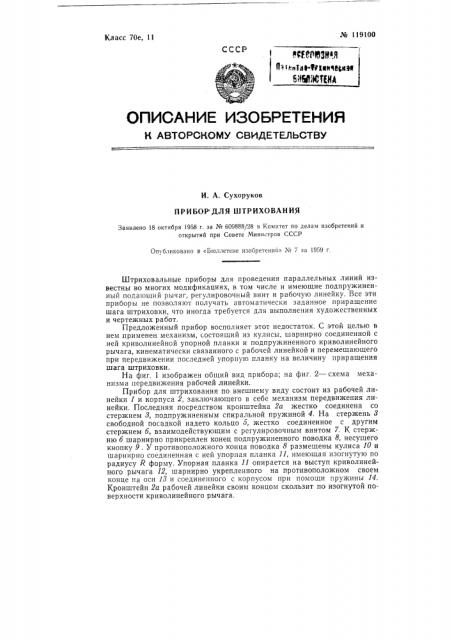

№ 119100

Класс 70е, 11

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. А. Сухоруков

П Р И БОР ДЛЯ ШТРИХОВАНИЯ

Заявлено 18 октября 1958 г. за № 609888/28 в Комитет по делам изобретений и открытий при Совете Миииетров СССР

Опубликовано в «Бюллетене изобретений» ¹ 7 за 1959 г

Штриховальные приборы для проведения параллельных линий известны во многих модификациях, в том числе и имеющие подпружиненный подающий рычаг, регулировочный винт и рабочую линейку. Все эти приборы не позволяют получать автоматически заданное приращение шага штриховки, что иногда требуется для выполнения художественных и чертежных работ.

Предложенный прибор восполняет этот недостаток. С этой целью в нем применен механизм, состоящий нз кулисы, шарнирно соединенной с ней криволинейной упорной планки и подпружиненного криволинейного рычага, кинематически связанного с рабочей линейкой и перемещающего при передвижении последней упорную планку на величину приращения шага штриховки.

На фиг. 1 изображен общий вид прибора; на фиг. 2 — схема механизм а передвижения р абочей линейки.

Прибор для штрихования по внешнему виду состоит из рабочей линейки 1 и корпуса 2, заключающего в себе механизм передвижения линейки. Последняя посредством кронштейна 2а жестко соединена со стержнем 8, подпружиненным спиральной пружиной 4. На стержень 8 свободной посадкой надето кольцо о, жестко соединенное с другим стержнем 6, взаимодействующим с регулировочным винтом 7. К стержню б шарнирно прикреплен конец подпружиненного поводка 8, несущего кнопку 9. У противоположного конца поводка 8 размещены кулиса 10 и шарнирно соединенная с ней упорная планка 11, имеющая изогнутую по радиусу Р форму. Упорная планка 11 опирается на выступ криволинейного рычага 12, шарнирно укрепленного на противоположном своем конце на оси 13 и соединенного с корпусом при помощи пружины 14.

Кронштейн 2а рабочей линейки своим концом скользит по изогнутой поверхности криволинейного рычага. № 119100

Предмет изобретения

Прибор для штрихования с применением рабочей линейки, подпружиненного подающего рычага и регулировочного винта для изменения шага штриховки, отличающийся тем, что, с целью осуществления автоматического приращения шага штриховки, применен механизм, состоящий из кулисы, шарнирно соединенной с ней криволинейной упорной планки и подпружиненного криволинейного рычага, кинематически связанного с рабочей линейкой и перемещающего при передвижении последней упорную планку на вели.ину приращения шага штриховки.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Р. Б. Кауфман Гр. 251

Информационно-издательский отдел.

Объем 0,34 п. л. Зак. 3003

Г1одп. и пен. 12Х-59 г.

ТиРаж 715 Цена 5Р коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14

Штрихование с постоянной величиной шага штриховки осуществляется следующим образом. При нажиме пальцем на кнопку 9 в направлении, указанном стрелкой, поводок 8 за счет некоторого перекоса стержня

6 захватывает стержень 8 и перемещает его вместе с рабочей линейкой на величину установленного шага. Когда кнопка будет освобождена, поводок 8 под действием пружин возвратится в исходное положение. Автоматическое приращение шага штриховки осуществляется включением кулисы 10. По мере перемещения кронштейна 2а рабочей линейки 1 криволинейный рычаг 12, прижимаемый постоянно пружиной 14 к концу кронштейна, поворачивается вокруг своей оси 13 и перемещает упорную планку 11 на определенную величину при каждом ходе Величина приращения шага штриховки регулируется положением кулисы 10. В положении кулисы на фиг. 2 поворот криволинейного рычага никак пе отражается на величине шага штриховки — это положение кулисы для постоянного шага штриховки. Если же кулису 10 передвинуть влево, поворот криволинейного рычага 12 будет вызывать перемещение упорной планки 11 и, следовательно, приращение шагd штриховки. Чем больше будет перемещена влево кулиса, тем больше будет величина приращения шага штриховки.

Линейка выполнена разрезной из двух частей, просвет между которыми регулируется при помощи зажимных винтов. Ширина просвета определяет толщину проводимой на чертеже линии.
