Двухъярусный плуг

Двухъярусный плуг

Иллюстрации

Показать все

Реферат



ДВУХЪЯРУСНЫЙ ПЛУГ, содержащий плужные корпуса верхнего и нижнего ярусов, имеющие стойку, лемех, и отвал, отличающийся тем, что, с целью повыщения плодородия и снижения эрозии почвы, корпус верхнего яруса снабжен установленной между лемехом и отвалом горизонтальной пластиной и вертикальным криволинейным щитком, закрепленным на стойке с помощью подпружиненного кронщтейна со стороны пятки лемеха, при этом образующие щитка параллельны образующим отвала .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 А О! В 1314

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ с,7

ОПИСАНИЕ M306PETEHH1(" :::,ю

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

""/

CO

Ю

CO

>ФЬЮ (21) 3748728/30-15 (22) 06.04.84 (46) 15.11.85. Вюл. № 42 (72) К. В. Петроградов (71) Херсонский ордена Трудового Красного Знамени сельскохозяйственный институт и м. А. Д. Цюруп ы (53) 631.312.544 (088.8) (56) Авторское свидетельство СССР № 84046, кл. А 01 В 13/14, 1939.

Авторское свидетельство СССР . № 973046, кл. А 01 В 13/14, 1980.

„„SU„„1191004 А (54) (57) ДВУХЪЯРУСНЫЙ ПЛУГ, содержа щий плужные корпуса верхнего и нижнего ярусов, имеющие стойку, лемех, и отвал, отличающийся тем, что, с целью повышения плодородия и снижения эрозии почвы, корпус верхнего яруса снабжен установленной между лемехом и отвалом горизонтальной пластиной и вертикальным криволинейным щитком, закрепленным на стойке с помощью подпружиненного кронштейна со стороны пятки лемеха, при этом образующие щитка параллельны образующим отвала.

1191004 б 4

Фиг. 2

Составитель М. Гапон

Техред И. Верес Корректор И. Муска

Тираж 742 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т. Митейко

Заказ 7044/!

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для мелиоративной обработки солонцоватых почв и торфяников.

Целью изобретения является повышение плодородия и снижение эрозии почвы.

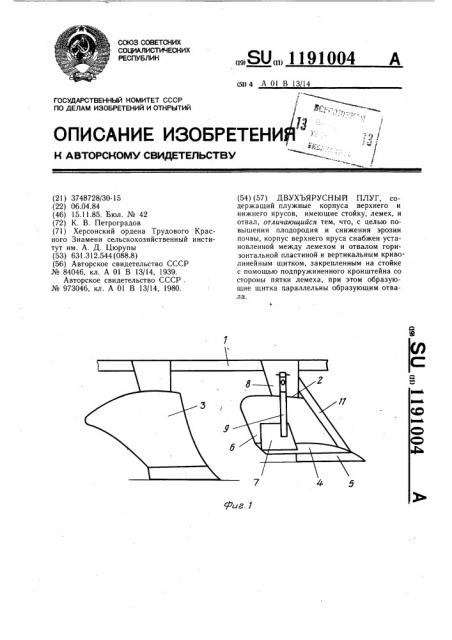

На фиг. 1 изображен предлагаемый двухъярусный плуг, вид сбоку; на фиг. 2— то же, вид сверху.

Двухъярусный плуг состоит из рамы 1, плужного корпуса врехнего яруса 2 и плужного корпуса нижнего яруса 3. Плужной корпус верхнего яруса 2 имеет горизонтальную пластину 4, установленную между лемехом 5 и отвалом 6,и вертикальный криволинейный щиток 7, закрепленный на стойке 8 с помощью подпружиненного кронштейна 9 со стороны пятки 10 лемеха 5, при этом образующие щитка 7 параллельны образующим отвала 6. Перед отвалом 6 со стороны его полевого обреза установлен нож 11.

Двухъярусный плуг работает следующим .образом.

При движении корпус верхнего яруса 2 отрезает продуктивный пласт почвы А по вертикали ножом 11, по горизонтали — лемехом 5. Отрезанный пласт поступает на горизонтальную пластину 4 и отвалом 6 смещается в борозду В, оставшуюся от предыдущего прохода плуга. Смещение пласта про-! о исходит с минимальными деформациями, так как величина зазора между отвалом 6 и щитком 7 соответствует ширине отрезаемого пласта, при этом щиток 7 предотвращает падение пласта на бок и его разрушение. Установка щитка 7 на подпружиненном кронштейне 9 исключает забивание пласта в пространстве между отвалом 6 и щитком 7.

Корпус 3 отрезает пласт Б, содержащий естественный мелиорант, выносит его на верх и укладывает на пласт А. Для прохода первой борозды перед началом работы применяется стандартный плантажный плуг.
