1. ОЧИСТИТЕЛЬ ГОЛОВОК КОРНЕПЛОДОВ ОТ ОСТАТКОВ БОТВЫ НА КОРНЮ, содержащий раму, несущую горизонтальный вал, на котором закреплены радиально эластичные билы, размещенные с зазором относительно друг друга в направлении вдоль вала, отличающийся тем, 3 у гА BftCJiJh- ,0 ЧТО, с целью улучшения качества очистки головок корнеплодов от ботвы и предотвращения выбиваний корнеплодов из почвы, он снабжен эластичными элементами с больщей по сравнению с билами жесткостью, установленными в зоне зазоров между последними и закрепленными жестко одним своим концом посредством кронщтейнов на раме, при этом места крепления эластичных элементов расположены на уровне вала и непосредственно рядом с ним. 2. Очиститель по п. 1, отличающийся тем, что, с целью одновременного воздействия на корнеплоды эластичных элементов и бил, свободные концы эластичных элементов расположены в рабочей зоне очистителя на расстоянии от вала, равном расстоянию между рабочими концами бил и валом при (Л вращении последнего. ъ гХ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5»4 А 01 D 23/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3762804/30-15 (22) 11.07.84 (46) 15.11.85. Бюл. № 42 (71) Харьковский институт механизации и электрификации сельского хозяйства (72) Б. П. Шабельник и В. М. Мартынов (53) 631.358.459 (088.8) (56) Авторское свидетельство СССР № 1069682, кл. А 01 D 23/02, 1982.

Патент США № 3423914, кл. А 01 D 23/02, 1969. (54) (57) 1. ОЧИСТИТЕЛЬ ГОЛОВОК

КОРНЕПЛОДОВ ОТ ОСТАТКОВ БОТВЫ

НА КОРНЮ, содержащий раму, несущую горизонтальный вал, на котором закреплены радиально эластичные билы, размещенные с зазором относительно друг друга в направлении вдоль вала, отличающийся тем, Р Э

„„SU„„1191016 А что, с целью улучшения качества очистки головок корнеплодов от ботвы и предотвращения выбиваний корнеплодов из почвы, он снабжен эластичными элементами с большей по сравнению с билами жесткостью, установленными в зоне зазоров между последними и закрепленными жестко одним своим концом посредством кронштейнов на раме, при этом места крепления эластичных элементов расположены на уровне вала и непосредственно рядом с ним.

2. Очиститель по п. 1, отличающийся тем, что, с целью одновременного воздействия на корнеплоды эластичных элементов и бил, свободные концы эластичных элементов расположены в рабочей зоне очистителя на расстоянии от вала, равном расстоянию между рабочими концами бил и валом при вр а ще ни и последнего.

1191016

Составитель В. Протурнов

Редактор Т. Митейко. Техред И. Верее Корректор О. Луговая

Заказ 7044/1 Тираж 742 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, в частности к очистителям головок корнеплодов от остатков ботвы, используемым в машинах для уборки ботвы корнеплодов, например кормовой свеклы.

Цель изобретения — улучшение качества очистки головок корнеплодов от ботвы и предотвращение выбиваний корнеплодов из почвы, а также одновременное воздействие на корнеплоды эластичных элементов и бил.

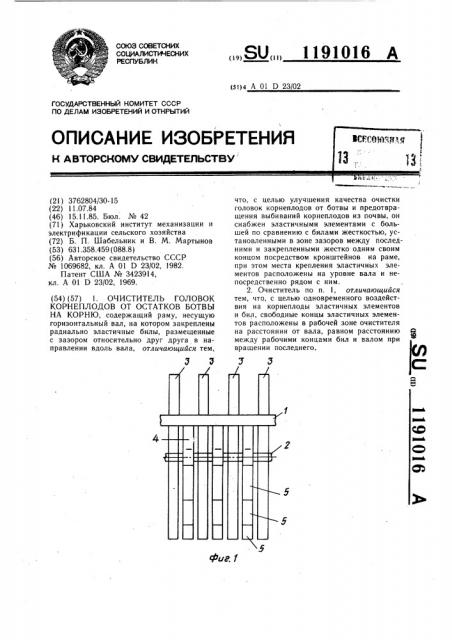

На фиг. 1 схематически изображен очиститель, вид спереди; на фиг. 2 — то же, вид сбоку.

Очиститель головок корнеплодов от остатков ботвы на корню состоит из рамы 1, которая несет горизонтальный вал 2, с радиально закрепленными на нем эластичными билами 3. Вдоль вала между эластичными билами в зоне зазора между ними расположены кронштейны 4, которые. одним концом закреплены к раме, а к другому их концу прикреплены эластичные элементы 5.

Место крепления их к кронштейнам находится на уровне вала и как можно ближе к нему. Эластичные элементы от Места крепления их к кронштейну расположены радиально. Свободный конец каждого эластичного элемента совпадает с поверхностью цилиндра, образованного вращением ротора, а концы крайних эластичных элементов, за5 крепленных к одному и тому же кронштейну, расположены над уровнем почвы примерно на расстоянии, не меньшем чем высота стояния корнеплодов над почвой.

Очиститель работает следующим образом.

При движении сельскохозяйственного агрегата вал 2 приводится во вращение и эластичное билы 3 производят удары по головкам корнеплодов в направлении, противоположном движению агрегата, сбивая черешки ботвы у их основания. В то же время со стороны движения агрегата на корнеплод воздействуют эластичные элементы 5, движущиеся со скоростью агрегата. Одновременное воздействие на свеклу эластичных

20 бил и элементов приводит к уравновешиванию корнеплода и предотвращению его выбивания из почвы, а также к появЛению кру тящего момента на листовую часть свеклы, что в свою очередь приводит к лучшему отделению черешков ботвы от головки корнеплодов.
