СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИН (!9) SU (I I1 (51)4 А 63 Р 9/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ т

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ (21) 3626736/28-12 (22) 22.07.83 (46) 15.11.85. Бюл. У 42 (72) С.Д. Макаров и Д.М. Макаров (53) 685.853(088.8) ,(56) Авторское свидетельство СССР

Ф 1087140, кл. А 63 Г 9/08, 1982. (54) ОБЪЕМНАЯ ЛОГИЧЕСКАЯ ГОЛОВОЛОМКА "КУБИК МАКАРОВА". (57) Объемная логическая головоломка, выполненная в форме куба и содержащая с образованием игровых слоев реберные и угловые игровые элементы, соединенные друг с другом посредством пазов и выступов, и центральные игровые. элементы, соединенные с реберными посредством соединительных элементов, при этом поверхности контакта игровых слоев выполнены наклонными по отношению к граням куба, о т л и ч а ю щ а я— с я тем, что, с целью упрощения конструкции, пазы и выступы ребер-, ных и угловых игровых элементов имеют Г-образное сечение, каждый соединительный элемент выполнен в виде скобы %-образной формы, а каждая пара центральных и реберных игровых элементов имеет пазы, образующие канал по форме скобы.

Изобретение относится к занимательным играм-головоломкам.

Цель изобретения — упрощение КоН струкции.

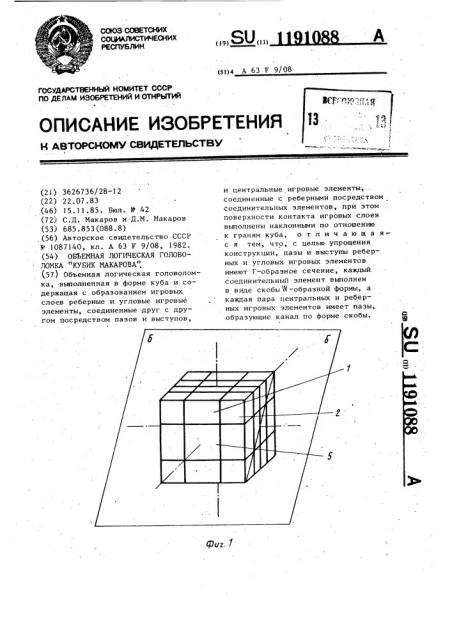

На фиг. 1 изображена объемная логическая головоломка; на фиг . 2 то же, вид со стороны снятого внешнего игрового слоя; на фиг. 3 — то же, продольный разрез; на фиг. 4 то же, сечение А-А на фиг. 2; на фиг. 5 — центральный игровой элемент в изометрии, и его сечение

Б-Б; на фиг. 6 — реберный игровой элемент в изометрии, его сечение

В-В; на фиг. 7 — угловой игровой элемент в изометрии и его сечение

Г-Г; на фиг. 8 — соединительный элемент в виде скобы; на фиг. 9 объемная логическая головоломка с повернутыми игровыми слоями.

Объемная логическая головоломка, выполненная в форме куба, содержит

191088 2 с образованием игровых слоев реберные 1, угловые 2 игровые элементы, . соединенные друг с другом посредством пазов 3 и выступов 4 Г-образного сечения, и центральные игроВые элементы 5, соединенные с реберными игровыми элементами 1 посредством скоб 6 W -образной формы, а каждая пара центральных 5 и ребер10 ных игровых элементов имеет пазы

7, образующие канал по форме скобы

6. Поверхности контакта 8 игровых слоев выполнены наклонными по отношению к граням куба.

15 Конструкция головоломки обеспечивает возможность поворотов иго ровых слоев на углы, кратные 45

Внешние грани игровых элементов разноцветно раскрашены. Цель игры — по20 ворачивая игровые слои, восстановить цвет каждой из граней и форму куба г оло в ол омк и.

1I9I088! .«гая «1, -( 1А

/

, .

: 4jз «еУ ,ф

1 »

t

/ l

1191088
