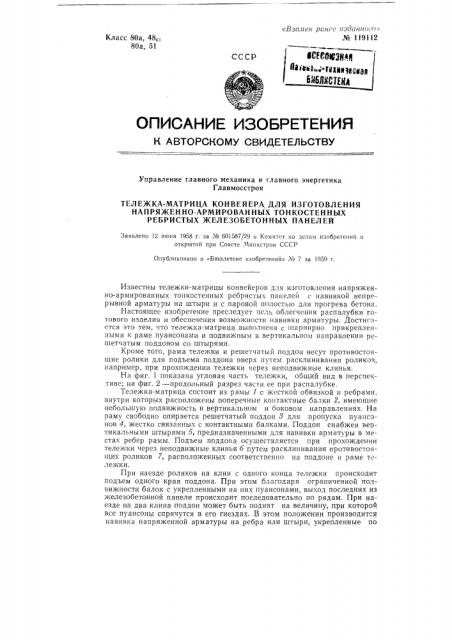

«Взален ранее азданно, о» № 119112

Класс 80а, 48о1

80а, 51

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Управление главного механика и главного энергетика

Главмосстроя

ТЕЛЕЖКА-МАТРИЦА КОНВЕЙЕР ДЛЯ ИЗГОТОВЛЕНИЯ

НАПРЯЖЕННО-АРМИРОВАННЫХ ТОНКОСТЕННЫХ

РЕБРИСТЫХ ЖЕЛЕЗОБЕТОННЫХ ПАНЕЛЕЙ

Заявлено 12 июня 1958 г. за A«601587/29 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 7 за 1959 г.

Известны тележки-матрицы конвейеров для изготовления напряженно-армированных тонкостенных ребристых панелей с навивкой непрерывной арматуры на штыри и с паровой полостью для прогрева бетона.

Настоящее изобретение преследует цель облегчения распалубки готового изделия и обеспечения возможности навивки арматуры. Достигается это тем, что тележка-матрица выполнена с шарнирно прикрепленными к раме пуансонами и подвижным в вертикальном направлении решетчатым поддоном со штырями.

Кроме того, рама тележки и решетчатый поддон несут противостоящие ролики для подъема поддона вверх путем расклинивания роликов, например, при прохождении тележки через неподвижные клинья.

На фиг. 1 показана угловая часть тележки, общий вид в перспективе; на фиг. 2 †продольн разрез части ее при распалубке.

Тележка-матрица состоит из рамы 1 с жесткой обвязкой и ребрами. внутри которых расположены поперечные контактные балки 2, имеющие небольшую подвижность в вертикальном и боковом направлениях. На раму свободно опирается решетчатый поддон 8 для пропуска пуансонов 4, жестко связанных с контактными балками. Поддон снабжен вертикальными штырями 5, предназначенными для навивки арматуры в местах ребер рамы. Подъем поддона осуществляется при прохождении тележки через неподвижные клинья 6 путем расклинивания противостоящих роликов 7, расположенных соответственно на поддоне и раме тележки.

При наезде роликов на клин с одного конца тележки происходит подъем одного края поддона. При этом благодаря ограниченной подвижности балок с укрепленными на них пуансонами, выход последних из железобетонной панели происходит последовательно по рядам. При наезде на два клина поддон может быть поднят на величину, при которой все пуансоны спрячутся в его гнездах. В этом положении производится навивка напряженной арматуры на ребра или штыри, укрепленные по

М> 119112 п21эамет1эу Ве1эхнеи 1эамы. ДлЯ созД2ниЯ цент1эальнои H2113Óçêè на 1эаму нижние концы ребер илн штыри с противоположной стороны рамы связываются тягами. Борты наружные устанавливаются сверху 112 шть|ри

ИЛИ ВЫПОЛНЯ1ОТС51 ОТКИДНЫМИ.

П1эсдм с т изобретения

Фиг 1 фиг. Z

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Р. Б, Кауфман Гр. 265

Информационно-издательский отдел.

Объем 017 и. л. Зак. 5671

Подп, к печ. 20.II-60 т.

Тираж 800 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва. Петровка, 14.

1. Тележка-матрица конвейера для изготовления напряженно-армированных тонкостенных ребристых железобетонных панелей с навивкой неп1эерывной арматуры на штыри и с паровой полостью для прогрева бетона, отличающаяся тем, что, с целью облегчения распалубки готового изделия, а также обеспечения возможности навивки арматуры в месгах реоер, она выполнена с шарнирно прикрепленными к раме

ПУ2НСОН2МИ И ПОДВНЭКНЫМ В ВЕ(ЭТИК2ЛЬНОМ 11211P213 IPHHH (ЭЕШЕТЧ|IТЪ|М ПОДдоном со шты1эями.

2. Форма вьшолнсния тележки-матрицы по п. 1, о тл и ч и Io щ а яс я тем, что рама тележки и решетчатый поддон несут противостоящие ролики для подъема поддона вверх путем расклинивания роликов, например, при прохождении тележки через неподвижные клинья.
