Устройство разделения полос к ножницам продольной резки

Устройство разделения полос к ножницам продольной резки

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО РАЗДЕЛЕНИЯ ПОЛОС К НОЖНИЦАМ ПРОДОЛЬНОЙ РЕЗКИ, содержащее смонтированные на продольном валу с возможностью установки в фиксированных положениях направляющие проводки, отличающееся тем, что, с целью повышения производительности за счет сокращения времени на переналадку, оно снабжено смонтированным параллельно валу штифтом, направляющие проводки выполнены наборными из пластин, при этом у каждой пластины выполнены параллельные оси вала паз и отверстие для прохода штифта.

СОЮЗ ССИЕТСНИХ

И Ю

РЕСПУБЛИК (l9) () )) (5цф В 23 D 33/00.

ОПИСАНИЕ ИЗОБРЕТ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbffMA

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3749413/25-27 (22) 05.06.84 (46) 15.11,85. Бюл. Р 42 (71) Всесоюзный научно-исследовательский институт метиэной промышленности (72) В, Н. Яременко (53) 621.97(088.8) (56) Авторское свидетельство СССР

У 967687, кл. В 23 D 19/00, 05.03.81 (54) (57) УСТРОЙСТВО РАЗДЕЗПНИЯ ПОЛОС

К НОЖНИЦАМ ПРОДОЛЬНОЙ РЕЗКИ, содержащее смонтированные на продольном валу с возможностью установки в фиксированных положениях направляющие проводки, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности за счет сокращения времени на переналадку, оно снабжено смонтированным параллельно валу штифтом, направляющие проводки выполнены наборными иэ пластин, при этом у каждой пластины выполнены параллельные оси вала паз и отверстие для прохода штифта, 1191207 ку, 1

Составитель И, Токарев

Техред А. Ач Корректор Б. Бутяга

Ред ктар И. Цнткина

:- -.-."<аз 7059/11 Тир аж 1085 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП пПатент", г. Ужгород, ул. Проектная, 4

Изобретение относится к обработке и» таллов давлением и может быть использовано в ножницах для продольной резки полос.

Целью изобретения является повы- 5 шение производительности за счет сокращения времени на переналадку.

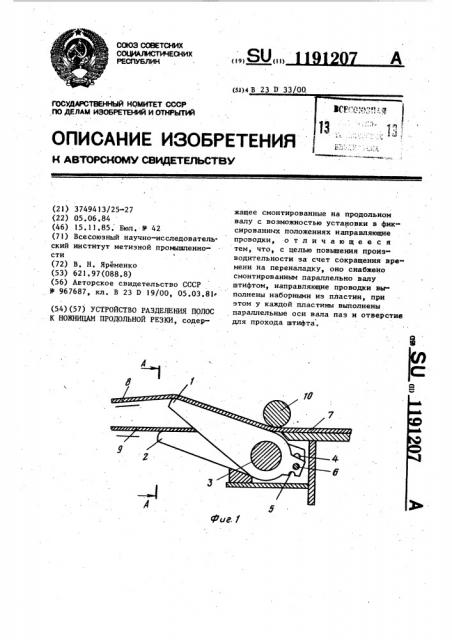

Па фиг. 1 показано устройство разделения полос к ножницам продольной резки; на фиг, 2 — разрез А-А на фиг. 1 °

Устройство разделения полос к ноножницам продольной резки состоит из направляющих проводок 1 и 2, которые представляют собой наборы пла- 15 стин листового материала толщиной 1—

1С мм. Каждая пластина направляющих проводок l и 2 смонтирована на продсльном валу 3 с возможностью поворота относительно этого вала. У 20 каждой пластины выполнено отверстие

4 и паэ 5, Через отверстие 4 может проходить штифт 6, который устанавливается параллельно оси вала 3. При нижнем положении направляющих прово- 25 док 2 на штифт 6 опирается паз 5.

Концы направляющих проводок 1 и 2 имеют различные уровни, что позволяет разделить разрезаемую полосу ? на два потока лент 8 и 9, Для ста†щ билизации положения лент установлен прижимной ролик 10.

Устройство работает следующим образом, Отдельные пластины объединяют в направляющие проводки i и 2 в соответствии с шириной лент, которые необходимо разделить, Для этого отклоняют от исходного положения требуемое число пластин и соединяют их штифтом

6, пропуская его через отверстия 4 или паз 5, Разрезанная полоса, которая движется под воздействием дисковых ножниц, задающих роликов или других приводных устройств, надвигается на устройство разделения полос, При огибании отклоненных направляющих проводок ленты 8 отклоняются вверх, где захватываются первым задающим устройством и подаются в зев первой моталки. Ленты 9 проходят прямо по неотклоненным проводкам, где они захватываются вторым задающим устройством и подаются в зев второй моталки, Экономический эффект при внедрении изобретения может быть получен от повышения производительности эа счет сокращения времени на переналад
