Реферат



УСТРОЙСТВО ДЛЯ ПРОДВИЖЕР1ИЯ БРЕВЕН ПО ВОДЕ, содержащее установленную на плавучем основании направляющую с перемещающейся по ней тележ кой, снабженной рабочим органом и приводом, и сиденье оператора, при этом тележка вьшолнена с двуплечим .; рычагом, на одном плече которого установлен гидроцилиндр, соединенный с указанным приводом, а рабочий орган расположен на другомплече рычага, отличающееся тем, что, с целью повьппения эффективности работы устройства, оно снабжено дополнительной направляющей, на которой расположено указанное сиденье оператора, кинематически связаниое с тележкой.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄ SUÄÄ 1191401 (51)4 В 65 С 69/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фиг f

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И. ОТНРЬ1ТИЙ (21) 3726402/27-11 (22) 13.04.84 (46) 15.11.85. Бюл. М 42 (7!) Вычегодское производственное лесосплавное объединение (72) Ф.Г.Куковицкий и Г.В.Панюков (53) 621.864(088.8) (56) Авторское свидетельство СССР

М 829528, кл. В 65 C 69/20, 1972. (54) (57) УСТРОЙСТВО ДЛЯ ПРОДВИЖЕНИЯ

БРЕВЕН ПО ВОДЕ, содержащее установленную на плавучем основании направляющую с перемещающейся по ней тележ кой, снабженной рабочим органом и приводом, и сиденье оператора, при этом тележка выполнена с двуплечим . рычагом, на одном плече которого установлен гидроцилиндр, соединенный с укаэанным приводом, а рабочий орган расположен на другом- плече рычага, отличающееся тем, что, с целью повьппения эффективности работы устройства, оно снабжено дополнительной направляющей, на которой расположено указанное сиденье оператора, кинематически связанное с тележкой.

1191401

Изобретение относится к лесной промышленности и может быть использовано на лесосплавных рейдах для сортировки бревен.

Цель изобретения — повышение эффективности работы устройства.

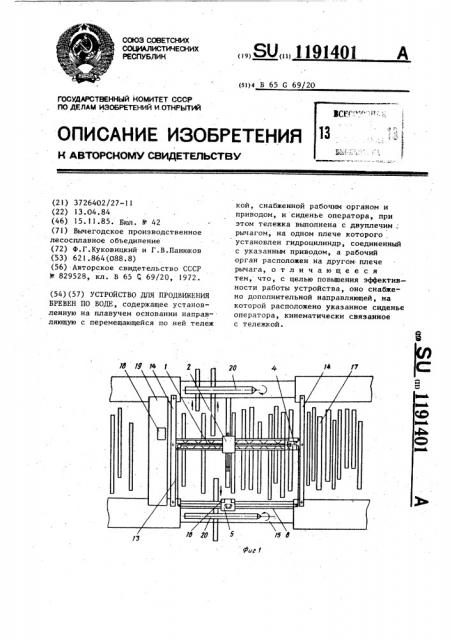

На фиг.1 показанр предлагаемое устройство, установленное в секции сортировочного коридора, общий вид; на фиг.2 — то же, вид сбоку; на фиг.Э вЂ” вид А на фиг.2; на фиг.4 кинематическая схема запасовки кана10 та перемещения тележки и сиденья оператора.

Устройство для продвижения бревен 15 . включает направляющую 1, подвижную тележку 2, установленную на направля ющей 1, рабочий орган 3, привод 4, сиденье 5 оператора, установленное напротив подвижной тележки 2 на на- 20 правляющую 6 и кинематически связан-. ное с подвижной тележкой 2.

Устройство снабжено также двуплечим рычагом 7, шарнирно соединенным с подвижной тележкой 2 и гидроцилинд- 25 ром 8 через шарнир 9 и стойку 10.

Гидроцилиндр 8 соединен с одним плечом рычага 7 и стойкой 10. Рабочий орган Э расположен на другом плече . рычага 7. Рычаг 7 с рабочим органом 50

3 установлен на стойку 10, которая с рычагом7 соединенас тележкой2 посредством шарнира11 игидроцилиндра 12.

Кинематическая связь сиденья 5 оператора и подвижной тележки 2 выполнена в виде трособлочной системы 13.

Направляющая 1 выполнена в виде фермы и шарнирно установлена на поперечных брусьях 14 вдоль продольной оси сортировочного коридора.

Направляющая 6 установлена направ-, ляющей 1 на продольном мосту 15 сортировочного коридора. На рабочем месте оператора установлены органы

16 управления, которые расположены .. справа и слева от сиденья 5 оператора, что обеспечивает лучший обзор рабочего органа 3 и сортируемых бревен 17.

Питание гидроцилиндров 8 и 12 и привода рабочего органа 3 осуществляется насосной станцией 18, установленной на поперечном мосту 19 сортировочного коридора. Позицией 20

55 показаны .барабанные ускорители.

Устройство работает следующим образом.

Тележка 2 с рабочим органом 3 и сиденье 5 оператора устанавливаются трособлочной системой 13 и приводом

4 в положение, обеспечивающее хороший обзор проходящей щети бревен

l7 и дающее воэможность подачи бревен под барабанный ускоритель 20.

Поворотом рычага 7 в горизонтальной плоскости гидроцилиндром 12 производится корректировка положения ,рабочего органа Э относительно визуально выбранного бревна, а, затем включение привода рабочего органа 3.

Одновременно происходит его надвигание на бревно.

Вращаясь в ту или иную сторону, рабочий орган 3 при контакте с бревном подает его в нужный сортировочный дворик.

А

При включении рабочего органа 3 происходит одновременный его подьем над зеркалом воды.

При подходе к подвижной тележке

2 очередного нужного бревна операция надвигания рабочего органа 3 повторяется. В случае необходимости, например пропуске нужного бревна, оператор включает привод 4, которыи при помощи трособлочной системы 13 одновременно перемещает и рабочий орган 3 и сиденье 5 оператора.

Далее, воздействуя. на бревно рабочим органом 3, бревно подается под барабанный ускоритель 20. Таким образом трособлочной системой тележку 2 и сиденье 5 оператора возвращают в исходное положение °

При работе устройства вибрация от рабочего органа 3 не передается на сиденье 5 оператора. У оператора в поле зрения попадают торцы бревен

17 и рабочий орган 3 с тележкой 2 и ему удобно оценить бревно 17 и следить за точностью воздействия рабочего органа 3 на нужное бревно.

Кроме того, на оператора меньшее воздействие оказывает мелькание проходящих в поле зрения бревен, так как оператор может остановить взгляд на неподвижном относительно него предмете — передвижной тележке 2, не теряя при этом из виду рабочий орган

3 и бревно 17.. Такая возможность снижает психологическую нагрузку на оператора, обеспечивает лучшую ориентацию своего положения относительно сортировочных двориков. 1191401

М

Ае8

1191401
