Грунтовая плотина

Грунтовая плотина

Иллюстрации

Показать все

Реферат



1. ГРУНТОВАЯ ПЛОТИНА, включающая упорные призмы, противофильтрационное устройство, имеющее верхнюю часть, основание и боковые грани , переходные зоны со стороны граней и верхней части противофильтрационного устройства и гребень с креплением из водопроницаемого материала, отличающаяся тем, что, с целью снижения стоимости плотины. верхняя часть противофильтрационного устройства выполнена с уклоном в сторону нижнего бьефа и имеет ось симметрии , параллельную оси симметрии водопроницаемого участка гребня, а крепление гребня выполнено из материал а устойчивого к воздействию волн при этом отметка гребня vF плотины определяется по формуле УГ vyBB+ Р+ Л +сЛ, где чУВБ - расчетная отметка уровня воды в верхнем бьефе; t - нормативное превышение верха противофильтрацион- i ного устройства над уровнем воды в верхнем бьефе; СЛ и - величина ветрового нагона С воды; сГ - суммарная толщина переходных зон и крепления гребня над верхней частью противофильтрационного устройства . со

С0103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБПИК

„„SU„„1191511 (51)4 Е 02 В 7/06,: у1уС., =

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3722024/29-15 (22) 06.04.84 (46) 15.11.85.Бюл. Ф 42 (71) Московский ордена Трудового

Красного Знамени инженерно-строительный институт им.В.В,Куйбышева (72) В.В,Малаханов (53) 627.431(088.8) (56) Моисеев С.Н, и др. Каменно-земляные плотины. М,:Энергия, 1977, с.79, рис ° 5-1.

Там же, с.263, рис.12-18. (54) (57) 1, ГРУНТОВАЯ ПЛОТИНА, включающая упорные призмы, противофильтрационное устройство, имеющее верхнюю часть, основание и боковые грани, переходные зоны со стороны граней и верхней части противофнльтрационного устройства и гребень с креплением из водопроницаемого материала, отличающаяся тем, что, с целью снижения стоимости плотины, верхняя часть противофильтрационного устройства выполнена с уклоном в сторону нижнего бьефа и имеет ось симметрии, параллельную оси симметрии водопроницаемого участка гребня, а крепление гребня выполнено иэ материала, устойчивого к воздействию волн, при этом отметка гребня РГ плотины определяется по формуле Г = 7УВБ+ 0+ 6 ed где яУВБ — расчетная отметка уровня воды в верхнем бьефе;

L — нормативное превышение верха противофильтрационного устройства над уровнем воды в верхнем бьефе; а — величина ветрового нагона воды; о d — суммарная толщина переходных зон и крепления гребс, ня над верхней частью профвай тивофильтрационного уставай ройства. Ф

Фю4

119

2. Плотина по п.1 о т л и ч а ющ а я с я тем, что противофильтрационное устройство смещено в сторону верхнего бьефа так, что расстояние между верховым откосом плотины и, d" суммарная толщина переходных зон и крепления гребня над верхней частью противофильтрационного устройства.

5 Разность отметок гребня, которые определены по СНиП П-53-73 и по указанной формуле, учитывающей данное техническое решение, может достигать несколько метров..На чертеже пункти1б ром показан профиль плотины при определении отметки гребня по формулам

СНиП П=53-73.

В процессе работы плотины допускается возможность выхода волны на

1 гребень, защищенный неразмываемым камнем. Отвод фильтрующейся воды через гребень осуществляется по верхней части противофильтрационного устройства и низовой призме тела

211 плотины.

Применение данной конструкции грунтовой плотины позволяет снизить отметку гребня плотины на несколько метров, уменьшить объем плотины и

2 снизить стоимость строительства на

5-103 в зависимости от конструкции плотины и природно-климатических условий района.

Составитель Н.Кавешников

Редактор M,Bàíäóðà Техред Ж.Кастелевич Корректор М демчик

Заказ 7125/26 Тираж 648 Подписное

ВНИИПИ Государственного комитета СССР по .делам изобретений и открытий

I!3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к гидротехнике, а именно к грунтовым плотинам.

Целью изобретения является снижение стоимости плотины.

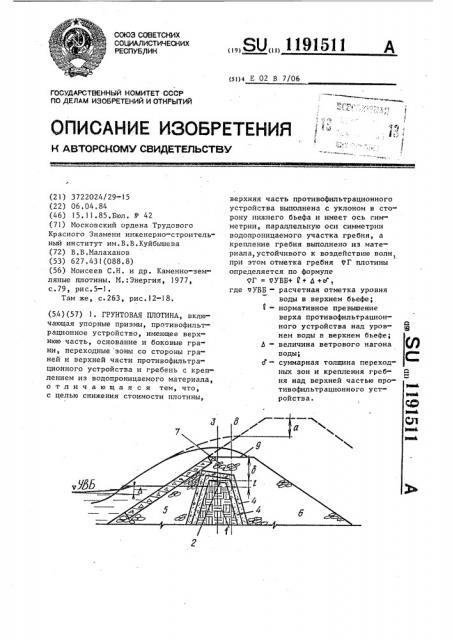

На чертеже показана конструкция грунтовой плотины с противофильтрационным устройство в виде ядра, выполненного из связного грунта.

Грунтовая плотина состоит из противофильтрационного устройства (ядра}

1, имеющего верхнюю часть 2 с осью симметрии 3, переходных зон 4, верховой 5 и низовой 6 упорных призм и участка 7 крепления гребня, имеющего ось 8 симметрии. Отметка гребня

9 чГ ) определяется для данной конструкции по формуле

vI = ОУВБ + (ty+d" где УВБ — расчетная отметка уровня воды в верхнем бьефе; — нормативное превышение верха противофильтрационного устройства над уровнем воды в верхнем бьефе;

Д вЂ” величина ветрового нагона воды, ! 511 верховой гранью противофильтрационного устройства должно быть не меньше допустимой суммарной толшины крепления верхового откоса и переходных зон.
