УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЙ ОБСАЖЕННОЙ СКВАЖИНЫ ПОДЗЕМНОГО НЕФТЕХРАНИЛИЩА , содержащее установленную в обсадной колонне рабочую колонну труб, эластичные герметизирующие оболочки, одна из которых установлена в рабочей колонне и каждая из которых связана трубопроводом с источником давления и имеет опорный элемент с шарнирно связанными с ним несущими элементами, а над опорными элементам размещены пневмоцилиндры, штоки которых установлены с возможностью фиксации несущих элементов в открытом положении, отличающееся тем , что, с целью повышения надежности перекрытия трубных каналов и увеличения проходного сечения для транспортировки рассола, устройство снабжено установленным на обсадной колонне распределителем с каналом под рабочую колонну и обвод (Л ным каналом под вторую герметизирующую оболочку, опорные элементы гермес тизирующих оболочек выполнены в виде диаметрально расположенных в каналах пластин, а несущие элементы - в виде двух сегментов, при этом штоки пневмоцилиндров снабжены скобами для со взаимодействия с сегментами. ел ел VI

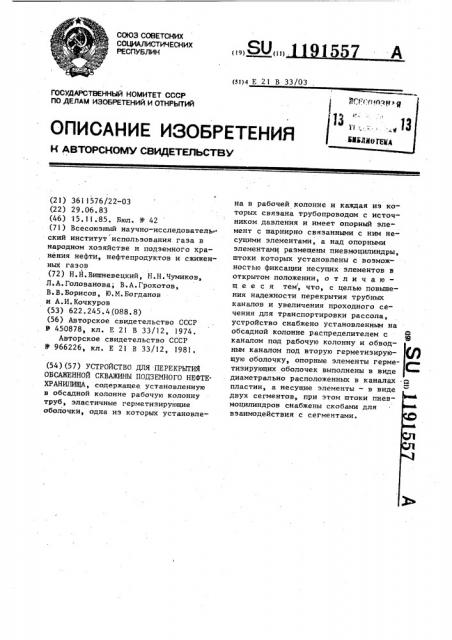

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 E 21 В 33/03

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3611576/22-03 (22) 29.06.83 (46) 15.11.85. Бюл. 9 42 (71) Всесоюзный научно-исследовательский институт использования газа в народном хозяйстве и подземного хранения нефти, нефтепродуктов и сжиженных газов (72) Н.Н.Вишневецкий, Н.Н.Чумиков, Л.А.Голованова, В.А.Грохотов, В.В.Борисов, Ю.M.Богданов и А.И.Кочкуров (53) 622.245.4(088.8) (56) Авторское свидетельство СССР

9 450878s кл. E 21 В 33/12, 1974.

Авторское свидетельство СССР

У 966226, кл. E 21 В 33/12, 1981. (54) (57) УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЙ

ОБСАЖЕННОЙ СКВАЖИНЫ ПОДЗЕМНОГО НЕФТЕХРАНИЛИЩА, содержащее установленную в обсадной колонне рабочую колонну труб, эластичные герметизирующие оболочки, одна из которых установле„„Я0„„1557 А на в рабочей колонне и каждая иэ которых связана трубопроводом с источником давления и имеет опорный элемент с шарнирно связанными с ним несущими элементами, а над опорными элементами размещены пневмоцилиндры, штоки которых установлены с воэможностью фиксации несущих элементов в открытом положении, о т л и ч а ю— щ е е с я тем, что, с целью повьппения надежности перекрытия трубных каналов и увеличения проходного сечения для транспортировки рассола, устройство снабжено установленным на обсадной колонне распределителем с I каналом под рабочую колонну и обводным каналом под вторую герметизирующую оболочку, опорные элементы герметизирующих оболочек выполнены в виде диаметрально расположенных в каналах . пластин, а несущие элементы — в виде двух сегментов, при этом штоки пневмоцилиндров снабжены скобами для взаимодействия с сегментами.

1191557, 30

Изобретение относится к подземному хранению и транспорту гвзонефтепродуктов, конкретно к перекрытию трубных сечений скважин подземной емкости в случае повреждения ее оголовка для предотвращения выброса хранимого продукта в окружающую среду«

Целью изобретения является повышение надежности перекрытия трубных !О каналов и увеличение проходного сечения для транспортировки рассола.

Нв фиг.l показана схема устройства для перекрытия трубных сечений; нв фиг.2 — устройство в открытом по- 15 ложении; на фиг.3 — то же, в момент перекрытия канала; на фиг.4 — разрез

А-А на фиг.3.

Устройство предназначено для перекрытия живых сечений скважины 20 двухколонной конструкции, оснащенной обсадной 1 и рабочей 2 колоннами труб.

Устройство состоит из затворов ! центральной колонны и межтрубного 25 пространства.

Затвор центральной колонны фиг. 1) соединен трубопроводами 3 — 6 с баллоном 7 высокого давления.

Затвор межтрубного пространства соединен трубопроводами 8,9,4 и 10 с баллоном 7 высокого давления.

Управление затворами осуществляется с помощью золотникового устройства ll и запорных устройств вентилей ) 12-20.

Рабочий орган затвора центральной колонны и межтрубного пространства. выполнен одинаковой формы с целью его унификации и состоит из 40 патрубка 21, который крепится с помощью муфт к центральной колонне или с помощью сварки к перегородкам распределителя 22. К патрубку 21 крепит ся опорный элемент 23, на котором с помощью осей 24 закреплены два сегмента 25, выполняющие роль несущих элементов от воздействия нагрузки, возникающей в случае аварийной ситуации. На опорном элементе под несущими элементами закреплена эластичная оболочка 26, выполняющая роль уплотнения в конструкции и позволяющая при наполнении ее рабочим агентом приводить несущие нагрузку сегменты 25 в закрытое положение.

Пги обычной эксплуатации подземных емкостей сегменты опущены вниз.

В открытом положении сегменты удерживаются скобой 27, которая крепится к штоку ?9 пневмоцилиндра 28.

Для предотвращения забивки затворов отложениями солей либо кристаллогидратами их покрывают специальной защитной пленкой при выполнении ремонтных работ на скважине (не показана) .

Устройство работает следующим образом.

Затворы при нормальной эксплуата. ции должны быть открытыми, при этом вентили 12, 13 и 16 — 20 находятся в открытом положении, а вентили 14 и 15 — в закрытом. Рабочий агент от баллона 7 по трубопроводам 4,6,5 и

10 поступает в пневмоцилиндры 28, сверху давит на поршни, выдвигает штоки 29 со скобами и удерживает несущие нагрузку элементы затворов в открытом положении.

При аварии за счет перепада давления срабатывает золотниковое устройство, давление в пневмоцилиндрах падает, несущие нагрузку элементы освобождаются от воздействия скоб, вентиль 13 при этом закрыт, а вентиль 14 открыт. Рабочий агент из баллона 7 поступает в эластичные оболочки 26. Наполняясь сжатым газом, оболочки раскрывают несущие нагрузку элементы и перекрывают живые сечения трубопроводов.

При раскрытом положении сегменты упираются в стенку трубы, воспринимая на себя нагрузку от давления в емкости, которое значительно возрастает при аварийной ситуации вследствие нарушения равновесного положения.

Для возврата сегментов в открытое положение рабочий агент выпускают из оболочек 26 в атмосферу, для чего закрывают вентиль 14 и открывают вентиль 15. После удаления рабочего агента из оболочек вентиль 15 закрывают и открывают вентиль 13, возвращая несущие нагрузку элементы в исходное открытое положение.

1191557

Фиг 1

1191557 гз 4

24

3 -A
