Способ подготовки и сжигания твердого топлива

Способ подготовки и сжигания твердого топлива

Иллюстрации

Показать все

Реферат

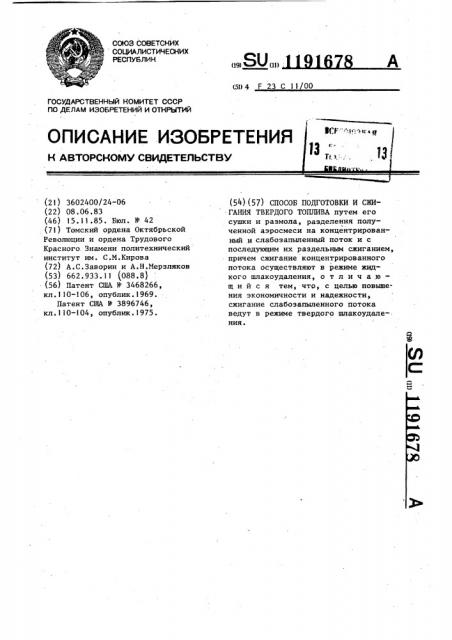

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51) 4 F 23 С l l 00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3602400/24-06 (22) 08,06.83 (46) 15.11.85. Бюл. Ф 42 (71) Томский ордена Октябрьской

Революции и ордена Трудового

Красного Знамени политехнический институт им. С.М.Кирова (72) А.С.Заворин и А.Н.!(ерзляков (53) 662.933.11 (088.8) (56) Патент США У 3468266, кл.110-106, опублик.1969. ,Патент CUIA N 3896746, кл.110-104, опублик.!975. (54)(57) спосов подготовки и сжиГАНИЯ ТВЕРДОГО ТОПЛИВА путем его сушки и размола, разделения полученной аэросмеси на концентрированный и слабозапыленный поток и с последующим их раздельным сжиганием, причем сжигание концентрированного потока осуществляют в режиме жидкого шлакоудаления, о т л и ч а ю— шийся тем, что, с целью повышения экономичности и надежности, сжигание слабозапыленного потока ведут в режиме твердого шлакоудаления.

119

Составитель В. Круглянский

Корректор В.Бутяга

Заказ 7140/34 Тираж 525

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д,4/5

Подписное

Филиал ППП "Патент", r.Óæãîðoä, ул. Проектная, 4

Изобретение относится к теплоэнергетике и может быть использована на тепловых электрических станциях и промышленных котельных установках при сжигании твердого топлива, преимущественно сильношлакующих высокореакционных бурых углей с легкоплавкой золой исходного топлива, засоренного при добыче и поставке тугоплавкими породными примесями, 10

Цель изобретения — повышение экономичности и надежности в работе котельных установок.

Способ подготовки и сжигания твердого топлива осуществляется сле- 15 дующим образом.Сырое топливо подают в мельницу, где происходит его размол и сушка.

Редактор А.Лежнина Техред А.Ач

1678

Из мельницы топливо в виде аэросмеси поступ ет в пылеконцентратор, в котором смесь разделяется на два потока: концентрированный и слабозапыпенный. Слабозапыленный поток, обогащенный тугоплавкнми природными. примесями, поступает в автономный предтопок топки котла, в котором сжигание топлива ведут в режиме твердого шлакоудаления. Концентрированный поток подается в другой автономный предтопок топки или непосредственно в топку и сжигается в режиме жидкого шлакоВ удаления. При этом происходит высоко температурная обработка минеральной части топлива и улавливание шлака в жидком состоянии.
