Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ М НОСТИ ИНДУКТОРА, содержащее масшта ные преобразователи тока и напряже ния, входы которых являются входами устройства, перемножитель и фаз чувствительный выпрямитель, .о тличающееся тем, что, с целью повьшения точности измерения, в него введены источник переменного напряжения и модулятор, первый вход которого подключен к выходу масштабного преобразователя напряжения, второй вход - к выходу источника переменного напряжения и управляющему входу фазочувствительного выпрямителя , а выход - к первому входу перемножителя, второй вход которого соединен с выходом масштабного преобразователя тока, а выход - с сигнальным входом фазочувствительного вьтрямителя, выход которого-является выходом устройства.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 О 01 R 21/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3746712/24-21. (22) 28.05.84 (46) 15.11.85. Бюл. № 42 (72) И.Т.Шпанько (53) 621.317 .38(088.8) (56) Авторское свидетельство СССР № 978061, кл. G 01 R 21/08, 1981.

Авторское свидетельство СССР № )О!3877, кл.G 01 R 33/12, 1980. (54)(57)УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МОЩНОСТИ ИНДУКТОРА, содержащее масштабные преобразователи тока и напряжения, входы которых являются входами устройства, перемножитель и фазочувствительный выпрямитель, .о т„„SU„„1191838 A л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, в него введены источник переменного напряжения и модулятор, первый вход которого подключен к выходу масштабного преобразователя напряжения, второй вход — к выходу источника переменного напряжения и управляю- . щему входу фазочувствительного выпрямителя, а выход — к первому входу перемножителя, второй вход которого соединен с выходом масштабного преобразователя тока, а выход — с сигнальным входом фазочувствительного выпрямителя, выход которого яв- Ж ляется выходом устройства.

1 1-1! 8 1Я

На первый вход модулятора 5 с выхода преобразователя 3 подается напряжение, пропорциональное 11, т.е. К U где К вЂ” здесь и далее

1 19 1

5 коэффициенты пропорциональности.

На второй вход модулятора поступает напряжение

Изобретение относится к области электроизмерений,а именно к измерению электрической мощности в диапазоне радиочастот при низких значениях Cos, и может найти применение при построении измерителей мощности рабочего индуктора в электро термических процессах.

Цель изобретения — повышение точности измерений за счет снижения погрешности фазочувствительного выпрямпения.

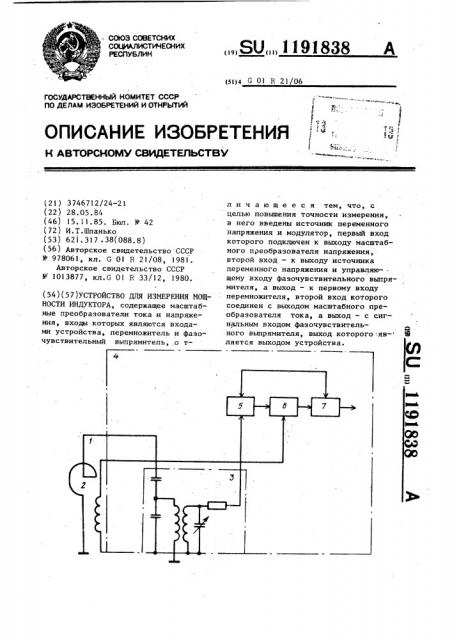

На чертеже представлена схема устройства для измерения мощности индуктора.

Устройство для измерения мощности индуктора 1 содержит масштабные преобразователи тока 2 и напряжения 3, источник 4 переменного напряжения, модулятор 5, перемно- 20 житель 6, фазочувствительный выпрямитель 7, при этом выход преобразователя тока 2 соединен с первым входом перемножителя 6, второй вход которого подключен к выходу моду- 25 лятора 5, первый вход которого соединен с выходом преобразователя 3 напряжения, а второй — с выходом источника 4 переменного напряжения и с.первым входом выпрямителя 7, вто-З0 рой вход которого соединен с выходом. перемножителя 6.

Устройство работает следующим образом.

При включении генератора на индуктор 1 поступает высокочастотное напряжение.

Мгновенное значение напряжения индуктора 111 выражается формулой

10 где U и и> — соответственно амплиту

5щ к да и круговая частота выходного- напряжения источника 4.

Напряжение на выходе модулятора 15 U выражается равенством (6) 45 !

U = U„Sin t, (1) где U — амплитуда напряжения;

lh м1=2яf;

f — частота.

Под действием этого напряжения через индуктор 1 протекает ток.

Изменение связанного с ним потока во времени вызывает появление индуктированного тока в детали.

Выходное напряжение преобразователя 2 тока равно

= I В Sin(u t — М), (2}

2. й1 где I — ток индуктора;

8 — коэффициент передачи прео бр азов ателя.

1-1 1-13 $хп Ф kt (3) 04-" ),91 U> sintdt sinu1

8 (CO5(u1<-u)) t -МВ(йк+Ы) ) .

Напряжение U перемножается пе1 ремножителем 6 с напряжением

Выходной сигнал Us перемножителя 6 равен

U т„Оы. о =u 11 =К " 1(a -×)

2 4 2 2

Сс о5 (u к — ld)+ - co5 ((dê+ 9 ) t) М

Это напряжение поступает на один . из входов выпрямителя 7,на другом входе которого действует сигнал U

После фазочувствительной демодуляции напряжение Us описывается следующим соотношением

В Зв

0 О U К Slnvt sin(uit 1) 9

fccc hu -wit c 9 yacc wi yl

После преобразований получаем:

2 в в 1з

У6= К (сОВЧ-cos(ggt-4)) 9

6 5 соs2x„t) = К4 (P-F (u1> 1к,. Р)3 г

К 1-1з9 . где К

P — мощность рабочего индуктоРа9 сов (2 (ы +ю „)1-. Qgico5) 2(y„- g)t+ q) (ul„ l4< <„4 ) =

cps(gu1t-4)+pcs „ 6

Выходной сигнал фазочувствительного выпрямителя 7 равен постоянной составляющей U, т.е.

U1 = К4P (8) 1191838

Составитель С.Кабиков

Техред С.Мигунова Корректор Г.Решетник

Редактор М.Келемеш

Заказ 7152/42 . Тираж 747 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", 4 . Ужгород, ул. Проектная, 4

Благодаря тому, что на сигнальном входе фазочувствительного выпрямителя 7 действует сигнал сложной формы, погрешности ; выпрямителя 7, связанные с близостью моментов перехода через нуль сигналов, на его входах значительно снижены.
