M 119191

Класс 17с, 3ii

СССР

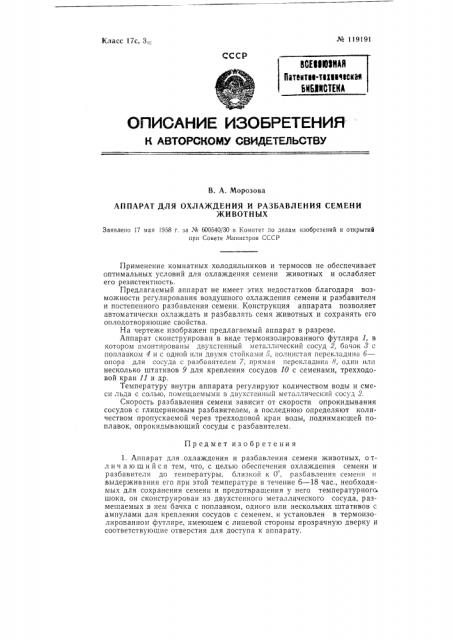

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. А. Морозова

АППАРАТ ДЛЯ ОХЛАЖДЕНИЯ И РАЗБАВЛЕНИЯ СЕМЕНИ

ЖИВОТНЫХ

Заявлено 17 мая 1958 г. за № 600540/30 в Комитет по делам изобретений и открытий при Совете министров СССР

Применение комнатных холодильников и термосов не обеспечивает оптимальных условий для охлаждения семени животных и ослабляет его резистентность.

Предлагаемый аппарат не имеет этих недостатков благодаря возможности регулирования воздушного охлаждения семени и разбавителя и постепенного разбавления семени. Конструкция аппарата позволяет автоматически охлаждать и разбавлять семя животных и сохранять его оплодотворяющие свойства.

На чертеже изображен предлагаемый аппарат в разрезе.

Аппарат сконструирован в виде термоизолированного футляра 1, в котором вмонтированы двухстенный металлический сосуд 2, бачок 8 с поплавком 4 и с одной или двумя стойками 5, волнистая перекладина 6— опора для сосуда с разбавителем 7, прямая перекладина 8, один или несколько штативов 9 для крепления сосудов 10 с семенами, трехходовой кран 11 и др.

Температуру внутри аппарата регулируют количеством воды и смеси льда с солью, помещаемыми в двухстенный металлический сосуд 2.

Скорость разбавления семени зависит от скорости опрокидывания сосудов с глицериновым разбавителем, а последнюю определяют количеством пропускаемой через трехходовой кран воды, поднимающей поплавок, опрокидывающий сосуды с разбавителем.

Предмет изобретения

1, Аппарат для.охлаждения и разбавления семени животных, отл и ч аю щ и и ся тем, что, с целью обеспечения охлаждения семени и разбавителя до температуры, близкой к О, разбавления семени и выдерживания eto при этой температуре в течение 6 — 18 час., необходимых для сохранения семени и предотвращения у него температурного, шока, он сконструирован из двухстенного металлического сосуда, размещаемых в нем бачка с поплавком, одного или нескольких штативов с ампулами для крепления сосудов с семенем, и установлен в термоизолированном футляре, имеющем с лицевой стороны прозрачную дверку и соответствующие отверстия для доступа к аппарату. № 119191

2. Аппарат по п. 1, отличающийся тем, что, с целью постепенного автоматического разбавления семени, на поплавке установлены одна или две стойки, на которые наложена волнистая перекладина (опора) для сосудов с разбавителем, а в пластинки с навинтованными отверстиями, прикрепленные к верхней стенке двухстенного сосуда, вставлена верхняя прямая перекладина с свободно вращающимися на ней приспособлениями для фиксации горлышек сосудов с разбавителем и являющаяся осью, на которой вращаются сосуды с разбавителем при поднимании поплавка по мере наполнения бачка водой.

3. Аппарат по п. 1, о тл и ч а ю щи и ся тем, что, с целью соединения двухстенного сосуда и бачка и для обеспечения стока воды из них, применен трехходовой кран и резиновые трубки.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Jl. М. Струве Гр, 61

Информационно-издательский отдел. Поди. к печ. 9У1-59 r, Объем 0,17 п. л. Зак, 2440 Тираж 810 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.
