Реферат



1. ВЫСОКОВОЛЬТНЫЙ РАЗЪЕДИНИТЕЛЬ для коммутации высоковольтных цепей в обесточенном состоянии, содержащий корпус с крышкой с элементами крепления, размещенные в нем подвижный и неподвижный контакты, элемент перемещения подвижного контакта , отличающийся тем, что, с целью уменьшения габаритов, повьш1ения надежности работы в условиях вакуума, подвижный контакт выполнен в виде стержня, размещенного внутри трубчатого наконечника, который является неподвижным контактом, а элемент перемещения подвижного контакта выполнен в виде эластичной мембраны, имеющей форму конусной трубки , которая вершиной закреплена герметично на подвижном контакте, а основанием - в корпусе разъединителя, при этом мембрана разделяет внутренний объем корпуса на две герметизированные полости, заполненные диэлектрической рабочей средой и снабженные трубопроводами для соединения с устройством управления. 2.Разъединитель по п.1, отличающийся тем, что, с целью устранения возможности пробоя высокого напряжения на корпус, мембрана, i трубопроводы и элементы крепления корпуса с крышкой выполнены из изоля (Л ционных материалов. 3.Разъединитель по п.1, о т л ичающий ся тем, что рабочей средой является газ или жидкость с высокими диэлектрическими свойствами. со -:

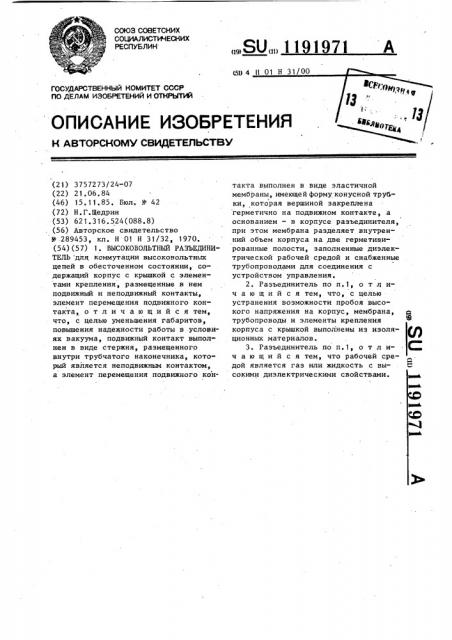

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3757273/24-07 (22) 21. 06. 84 (46) 15. 11. 85. Бюл.. У 42 (72) Н. Г.Шедрин (53) 621.316.524(088.8) (56) Авторское свидетельство

У 289453, кл. Н 01 Н 31/32, 1970. (54)(57) 1. ВЫСОКОВОЛЬТНЬЙ РАЗЪЕДИНИТЕЛЬ для коммутации высоковольтных цепей в обесточенном состоянии, содержащий корпус с крышкой с элементами крепления, размещенные в нем подвижный и неподвижный контакты, элемент перемещения подвижного контакта, отличающийся тем, что, с целью уменьшения габаритов, повышения надежности работы в условиях вакуума, подвижный контакт выполнен в виде стержня, размещенного внутри трубчатого наконечника, который является неподвижным контактом, а элемент перемещения подвижного контакта выполнен в виде эластичной мембраны, имеющей форму конусной трубки, которая вершиной закреплена герметично на подвижном контакте, а основанием — в корпусе разъединителя, при этом мембрана разделяет внутренний объем корпуса на две герметизированные полости, заполненные диэлектрической рабочей средой и снабженные трубопроводами для соединения с устройством управления.

2. Разъединитель по п.1, о т л ичающий с я тем, что, с целью устранения возможности пробоя высокого напряжения на корпус, мембрана, трубопроводы и элементы крепления корпуса с крышкой выполнены из изоляционных материалов.

3. Разъединитель по п.1, о т л ич а ю шийся тем, что рабочей средой является газ или жидкость с высокими диэлектрическими свойствами.

1 1191

Изобретение относится к электротехнике и может быть использовано в электротехнической аппаратуре и устройствах автоматики, содержащих высоковольтные цепи, расположенные в труднодоступных местах, работающих в вакууме и переключаемых в обесточенном состоянии, в частности в радиотехнической аппаратуре, например, в цепях питания ламп бегущей волны. 10

Целью изобретения является уменьшение габаритов и повышение надежности работы в условиях вакуума при работе в высоковольтных цепях, коммутация которых осуществляется в обес- 15 точенном состоянии.

На чертеже представлен высоковольтный разъединитель, разрез.

Разъединитель состоит из пластмассового корпуса 1, в котором герметич-20 но закреплены трубопровод 2, высоковольтный провод 3 с контактом 4, крышки 5, которая также выполнена из пластмассы. В крышке герметично закреплены трубопровод б и высоковольт-25 ный провод 7 с контактом 8, между . крышкой. закрепляется герметично эластичная (резиновая) мембрана 9, имеющая форму конусной трубки. Вершина конуса трубки герметично закрепляется на подвижном контакте 10. Корпус и крышка соединены винтами 11, сделанными из пластмассы.

Полости 12 и 13 разъединителя герметично отделены друг от друга и

35 заполнены жидкостью или газом с высокими изоляционными свойствами (например азот, воздух, трансформаторное масло).

Предлагаемый высоковольтный разъе-» динитель работает следующим образом.

С помощью устройства управления разъединителя по трубопроводам 2 и 7 создают перепад давления в полостях 12 и 13 корпуса 1, вследствие чего

97 1- 2 мембрана 9 вместе с подвижным контактом 10 перемещается в сторону меньшего давления. Эластичная мембрана, имея коническую форму, выворачивается наизнанку и ведет за собой подвижный контакт 1О до упора в контакт 4, в случае включения цепи, или отходит ет него на необходимое расстояние для разъединения цепи.

В результате такой конструкции подвижный и неподвижный контакты, а также элемент перемещения подвижного контакта, размещены друг относительно друга соосно, а сами контакты движутся внутри эластичной мембраны, что позволяет выполнить их с малыми поперечными размерами, а конструктивная форма контактов такова, что обеспечивает наилучшие условия коммутации цепей без коронирования и пробоя на корпус, а механизм перемещения подвижного контакта выполнен в виде всего одной детали †. эластичной мембраны в форме канусной трубки.

Предлагаемая конструкция позволяет выполнить корпус, эластичную мембрану; трубопроводы, а также элементы креп1 ления корпуса с крышкой из изоляционных материалов, что увеличит надежность работы за счет исключения возможности пробоя высокого напряжения на корпус. Дополнительное повышение надежности может быть достигнуто за счет того, что в качестве рабочей среды в разъединителе может быть использован газ или жидкость с высокими диэлектрическими свойствами, например азот, воздух, трансформаторное масло.

Изобретение позволяет уменьшить габариты радиотехнических блоков, так как данный разъединитель имеет малые габариты, увеличивает надежность и уменьшает стоимость устройтва.

1191971

12
