Устройство защиты от несимметричной потери возбуждения асинхронизированной синхронной машины

Устройство защиты от несимметричной потери возбуждения асинхронизированной синхронной машины

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ЗАЩИТЫ ОТ НЕСИММЕТРИЧНОЙ ПОТЕРИ ВОЗБУВДЕНИЯ АСИНХРОНИЗИРОВАННОЙ СИНХРОННОЙ МАШИНЫ, содержащее датчики токов продольной и поперечной обмоток возбуждения, фазосдвигающий блок, выходом подключенный к первому сумма.трру, орган сравнения, исполнительный орган, высокочастотный фильтр, о т л и - чающееся тем, что, с целью повьш1ения надежности устройства путем повышения его быстродействия и точности,, в него дополнительно введены датчик сигналов промышленной частоты с синусным и косинусным входами , четыре укйюжителя, два сумматора, второй высокочастотный фильтр, причем вход одного из высокочастотшлхч фильтров соединен с датчиком тока продольной обмотки возбуждения, а выход - с первыми .входами первого и третьего умножителей, вход другого . высокочастотного фильтра соединен с датчиком тока поперечной обмотки возбуждения , а выход - с первыми входами второго и четвертого умножителей, вторые входы первого и четвертого умножителей соединены с косинусным выходом датчика сигнала промышлен ной частоты, а вторые входы второго -И третьего умножителей - с синусным выходом датчика сигнала промышленной частоты, выходы первого и второго умножителей соединены с входами вто- . рого сумматора, выходы третьего и четвертого умножителей соединены с входами третьего сумматора, выход СО iNd О второго сумматора соединен с фазосдвигающим блоком, выход третьего сумматора соединен с входом первого, to сумматора, выход которого соединен с органом сравнения, выходом подклюts5 ченного к исполнительному органу.

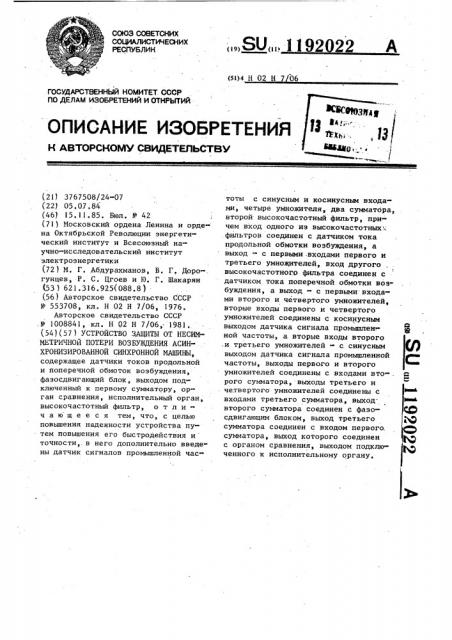

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 Н 02 Н 7 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М ABTOPCKOhhY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬ|Й КОМИТЕТ. СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3767508/24-07 (22) 05.07.84 (46) 15.11.85. Бюл. ¹ 42 (» ) Московский ордена Ленина и ордена Октябрьской Революции энергетический институт и Всесоюзный научно-исследовательский институт электроэнергетики (72 ) N. Г. Абдурахманов, В, Г. Дорогунцев, P. С, Цгоев и И. Г. Шакарян (53 ) 62 1. 316. 925(088. 8 ) (56) Авторское свидетельство СССР № 553708, кл. H 02 Н 7/06, 1976.

Авторское свидетельство СССР .№ 1008841, кл. Н 02 Н 7/06,. 1981. (54)(5? ) УСТРОЙСТВО ЗАШИБ| ОТ НЕСИММЕТРИЧНОЙ ПОТЕРИ ВОЗБУЖДЕНИЯ АСИНХРОНИЗИРОВАННОЙ СИНХРОННОЙ МАШИНЫ, содержащее датчики токов продольной и поперечной обмоток возбуждения, фазосдвигающий блок, выходом подключенный к первому сумматору, орган сравнения, исполнительный орган, высокочастотный фильтр, о т л и— ч а ю щ е е с я тем, что, с целью повышения надежности устройства пу- тем повышения его быстродействия и точности,. в него дополнительно введе" ны датчик сигналов промышленной час„>SU<„, 1192 22 A тоты с синусным и косинусным входами, четыре умножителя, два сумматора, второй высокочастотный фильтр, причем вход одного из высокочастотных., фильтров соединен с датчиком тока продольной обмотки возбуждения, а выход — с первыми .входами первого и третьего умножителей, вход другого высокочастотного фильтра соединен с датчиком тока поперечной обмотки воэ" буждения, а выход - с первыми входами второго и четвертого умножителей, вторые входы первого и четвертого умножителей соединены с косинусным выходом датчика сигнала промышлен-. ной частоты, а вторые входы второго и третьего умножителей - с синусным выходом датчика сигнала промышленной частоты, выходы первого и второго умножителей соединены с входами вто- . рого сумматора, выходы третьего и четвертого умножителей соединены с входами третьего сумматора, выход второго сумматора соединен с фазосдвигающим блоком, выход третьего сумматора соединен с входом первого. сумматора, выход которого соединен с органом сравнения, выходом подключенного к исполнительному органу, 1192022

Изобретение относится к электроэнергетике и предназначено для повышения надежности электроэнергети« ческих систем, автоматического выявления потери возбуждения одной обмот- 5 кой асинхронизированнои синхронной мащины, Цель изобретения — повьппение надежности устройства путем повьппения его быстродействия и точности выявле-1О ния несимметричной потери возбуждения асинхронизированной синхронной машины.

На чертеже изображена блок-схема устройства. 15

Устройство защиты от несимметричной потери возбуждения асинхронизированной синхронной машины содержит датчик 1 тока продольной обмотки возбужцения, датчик 2 тока попереч- 2О ной обмотки возбуждения, высокочастот ,ныл фильтры 3 и 4, входами подключенные к датчикам 1 и 2.токов возбуждения, датчик 5 сигналов промышленной частоты, умножители 6-9, причем вхо- 5 ды умножителя 6 соединены с высокочастотным фильтром 3 цепи продольной обмотки возбуждения и с косинусным выходом датчика 5 сигналов промышленной частоты.

Входы умножителя.,7 подключены к высокочастотному фильтру 4 цепи поперечной обмотки возбужцения и к синусному выходу датчика 5 сигналов промьппленной частоты, входы умножителя 8 подключены к высокочастотному фильтру 3 цепи продольной обмотки возбуждения и к синусному выходу. датчика сигналов промышленной частоты

5, входы умножителя 9 подключены 4О к высокочастотному фильтру 4 цепи поперечной обмотки возбуждения и к косинусному выходу датчика 5 сигналов промышленной частоты. Выходы умножителей 6 и 7 соединены с входами сумматора 10, а выходы умножителей

8 и 9 - с входами сумматора 11. Выходом сумматор 10 соединен с фазосдвигающим блоком 12,,сумматор 13 подключен входами к фазосдвигающе gp му блоку 12 и сумматору 11, а выходом - к органу сравнения 14, выходом соединенным с исполнительным органом 15.

Устройство работает следующим об- 5 разом.

От датчика 1 тока продольной обмотки возбужцения сигнал, отфильтрованный высокочастотным фильтром

3, и сигнал от косинусного выхода датчика 5 промышленной частоты поступают на умножитель 6, на выходе которого получают сигнал

1 = 1С1 sin(

1 1 — ЭДС,пропорциональная амплитуде тока в продольной обмот ке возбуждения;

0) — круговая частота тока воз( буждения;

- угол управления;

3 — амплитуда сигнала от датчика 5 сигналов промьппленной частоты;

ld — - круговая частота сигнала от датчика 5 сигналов промышленной частоты; — время.

От датчика 2 тока поперечной обмотки возбуждения сигнал, отфильтрованный высокочастотным фильтром 4, и сигнал от синусного выхода датчика 5 сигналов промышленной частоты поступают на умножитель 7, на выходе которого получаем сигнал

1-, = 1 cos (ж t + „). k ° sinPt, где 1 - сигнал на выходе умножителя 7, Сигнал после высокочастотного фильтра

3,и сигнал от синусного входа датчика 5 сигналов промышленной частоты поступают на вход умножителя 8, на выходе которого получаем сигнал

1 = 1 sin (z t + p) k sinu)t>

8 И 1 v где 1 - сигнал на выходе умножителя 8„

Сигнал после высокочастотного фильтра 4 и сигнал от косинусного входа датчика, 5 сигналов промышленной частоты поступают на входы умножителя 9, на выходе которого получаем сигнал

1 = l,„cos (.t + Q ) k cos0)t, где 1 — сигнал на выходе умножителя 9, J з 1192022

Сигналы с выхода умножителей 0 и 7 поступают на входы сумматора 1О, на выходе которого получают сигнал

l 1 + 1 1 з1-и (W t, +

i 5

Ь1 = k 1 sin ((м+1д )й +OЯk 1 sin ((w+ g) t + 9„), + g ) k sin gt — l

t9>) k сов Ф, 1 где 1О - сигнал на выходе сумматора 1О. о

С выходов умножителей 8 и 9 сигналы поступают на входы сумматора 11, включенного вычитателем, на выходе которого получаем сигнал

1 - 1 - 1 lp sin(u t + f ).x

У

x k sinet l cos (M t + g ) х

x k cosset где 1 — сигнал на выходе сумматора 11, >О

pi

Сигнал 1О, повернутый фазоповорот" ным блоком 12; и сигнал 1.в поступают на входы сумматора 13, на выходе которого получаем сигнал рассогласования 41 = 1 + 1 ь, где 1 - сигнал 1, повернутый на

90 эл.град.;

51 - сигнал рассогласования.

После подстановки выражений 1 и 1 . и после небольших тригонометрических преобразований получаем

При равенстве амплитуд и фаз токов поперечной и продольйой обмоток возбуждения сигнал рассогласования равен нулю. При отличии амплитуд или фаз токов возбуждения, т.е. при несимметрии цепей возбуждения сигнал рассогласования отличен от ну" ля и при превышении его над.уставкой орган сравнения 14 срабатывает и этим выявляется несимметричная потеря возбуждения асинхронизированной синхронной машины, Уставка срабатывания органа сравнения выбирается исходя из допустимой несимметрии токов возбуждения в нормальных режимах и погрешностей элементов устройства уст = kg t> 1д п+ < thorp j где ЬЭ on — допустимое рассогласование;

ЬЛдо„ . — погрешности элементов устройства;

К, = (1,2-1,5 ) — коэффициент отстройки.

1192022

Заказ 7167/51

Тираж 619 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1130359 Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r, Ужгород, ул. Проектная, 4

Составитель К. Фотина

Редактор А. Гулько Техред О.Неце Корректор И, Муска
