Способ защиты тиристорного преобразователя

Способ защиты тиристорного преобразователя

Иллюстрации

Показать все

Реферат



СПОСОБ ЗАЩИТЫ ТИРИСТОРНОГО ПРЕОБРАЗОВАТЕЛЯ, состоящего из выпрямителя и инвертора, заключающся в том, что контролируют ток выключаемого тиристорного плеча инвертора и при наличии тока в момент перехода через нуль в положительную область коммутирующего напряжения тиристорного плеча инвертора следящей фазы другой группы тиристорных плеч по отношению к выключаемому тиристорному плечу фиксируют нарушение в инверторе , блокивуют все импульсы управления выпрямителем и инвертором, о тличающийся тем, что, с целью повышения надежности защиты, исключения влияния на питающую сеть и сокращения времени восстановления номинального режима работы преобразователя , через период питающего напряжения деблокируют импульс управления невключившегося тиристорного S плеча инвертора и в случае нормально (Л го включения этого тиристорного плеча деблокируют остальные импульсы управления инвертором и все импульсы управления выпрямителем. СО N3 N3

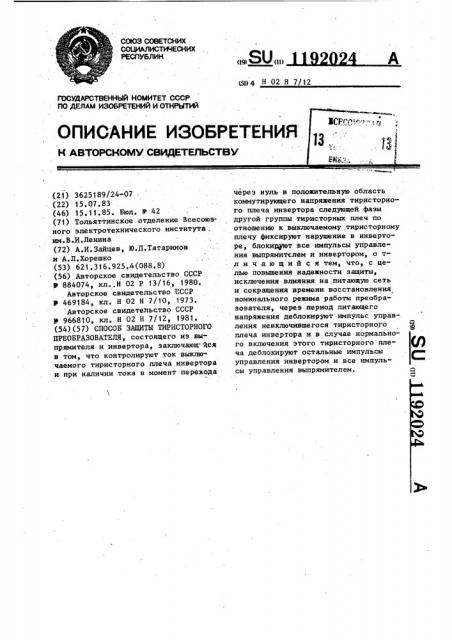

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (д1) Н 02 Н 7/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3625189/24-07 " (22) 15.07.83 (46) 15.11.85. Бюл. У 42 (71) Тольяттинское отделение Всесоюзного электротехнического института . им.В.И.Ленина (72) А.И.Зайцев, Ю.Д.Татаринов и А.Л.Хорешко (53) 621.316.925.4(088.8) (56) Авторское свидетельство СССР

У 884074, кл..Н 02 P 13/16, 1980.

Авторское свидетельство СССР

У 469184, кл. Н 02 Н 7/10, 1973. .Авторское свидетельство СССР

У 966810, кл. Н 02 Н 7/12, 1981. (54)(57) СПОСОБ ЗАЩИТЫ ТИРИСТОРНОГО

ПРЕОБРАЗОВАТЕЛЯ, состоящего из выпрямителя и инвертора, закхпочающ йся в том, что контролируют ток выключаемого тиристорного плеча инвертора и при наличии тока в момент перехода через нуль в положительную область коммутирующего напряжения .тиристорного плеча инвертора следующей фазы другой группы тиристорных плеч по отношению к выключаемому тиристорному плечу фиксируют нарушение в инверторе, блокируют все импульсы управления выпрямителем и инвертором, о тл и ч а ю шийся тем, что, с целью повышения надежности защиты, исключения влияния на питающую сеть и сокращения времени восстановления номинального режима работы преобразователя, через период питающего напряжения деблокируют импульс управ-. ления невключившегося тиристорного плеча инвертора и в случае нормального включения этого тиристорного плеча деблокируют остальные импульсы управления инвертором и все импульсы управления выпрямителем.

1 . 1192

Изобретение относится к электротехнике и может быть применено в устройствах защиты тиристорных преобразователей, содержащих выпрямительный и инверторные мосты, связанные между собой через индуктивность.

Целью изобретения является повышение надежности защиты, исключение влияния на питающую сеть и сокращение времени восстановления номинального 1О режима работы преобразователя.

На чертеже представлена структур..ная схема устройства, реализующего предлагаемый способ.

Устройство содержит блок управле- 15 ния выпрямителем 1, .выходом.подклю- . ченный к вентилям выпрямительного моста 2, входом подключенного к пи.тающей сети 3,4 и 5 через первый трансформатор 6, формирователь 7 20 сигналов блокировки, входом подключенный к.выходу блока 8 фиксации аварии в инверторе, первым выходом к входу блока управления выпрямителем, а вторым выходом через блок управле.— .

5 ния инвертором 9 — к вентилям инверторного. моста 10, вход которого через реактор 11 подключен к выходу. выпрямительного моста 2, а выход через второй трансформатор 12 — к пи30 тающей сети 3,4 и 5, измерительные трансформаторы тока 13,14 и 15, установленные на соответствующих выходных фазах инверторного моста 10 и подключенные выходами к соответствующим входам блока 16 датчиков тока инвер- З5 тора, выходом подключенного к одному входу блока 8 фиксации аварии, другой вход которого подключен к выходу датчика 17 переходов напряжения .через нуль, входы которого подключены к соответствующим фазам выхода инверторного моста 10.

Устройство обеспечивает следующий алгоритм работы защиты. Контролирует-15 ся ток выключаемого тиристорного плеча инверторного моста в процессе коммутации и при наличии тока в момент перехода через нуль в положительную область коммутирующего напряжения 50 тиристорного плеча инверторного моста следующей фазы другой группы тиристорных плеч по отношению к выключаемому тиристорному плечу фиксируют нарушение в инверторе.Послеэтого: 55 блокируют импульсы управления выпрямителем и инвертором, через период сетевого напряжения подают импульсы

024 управления на невключившееся тиристорное плечо инверФора и в случае его успешного включения деблокируют остальные импульсы управления инвертором и все импульсы управления выпрямителем..

Устройство работает следующим образом.

В нормальном режиме работы преобразователя ток выключаемого тиристорного плеча инвертора спадает до нуля раньше, чем перейдет через нуль в положительную область коммутирующее напряжение тиристорного плеча следующей фазы другой группы тиристорных плеч по отношению к выключаемому тиристорному плечу. Поэтому сигналы с блока 16 датчиков тока инвертора и датчика 17 переходов напряжения через нуль не совпадают по времени, и сигнал на выходе блока 8 фиксации аварии отсутствует.

В случае пропуска зажигания очередного плеча инвертора на,обоих входах блока 8 фиксации аварии одновременно присутствуют сигналы. В результате на вход формирователя 7 сигналов блокировки поступает сигнал, по которому он срабатывает и формирует сигнал блокировки на блоки управления выпрямителем 1 и инвертором 9. После этого прекращаются коммутации вентилей в выпрямителе и инверторе.

Увеличения тока в контуре, образованном оставшимися в проводящем состоянии плечами выпрямителя, инвертора и реактора 11, не происходит вследствие равенства нулю суммарной

ЭДС в контуре постоянного тока.

Через один или несколько периодов в случае нормального включения тиристорного плеча, ранее не включавшегося, сигналы блокировки исчезнут и на плечи инвертора и выпрямителя начнут поступать импульсы в соответствии с нормальным алгоритмом работы преобразователя.

В случае неоднократного неуспешного включения тиристорного плеча инвертора блок 8 фиксации аварии формирует сигнал на отключение преобразователя, по которому формирователь сигналов блокировки формирует сигнал блокировки импульсов управления всех тиристорных плеч инвертора, и деблокируются импульсы управления всех тиристорных плеч выпрямителей

Составитель Ю.Бояринов

Редактор А.Гулько Техред А.Ач Корректор Т.Колб

Заказ 7168/52 Тираж 619 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1И035., Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 с углами включения инверторного режима.

Применение изобретения позволяет повысить надежность защиты путем ограничения аварийного нарастания токов в преобразователе, а в случае устранения неисправности восстанов1192024 4 ление нормального режима, предшествующего нарушению. Кроме этого, исключается .генерация токов обратной последовательности в систему переменного тока для исключения срабатываньщ дифференциально-фазной защиты линии, питающей преобразователь.
