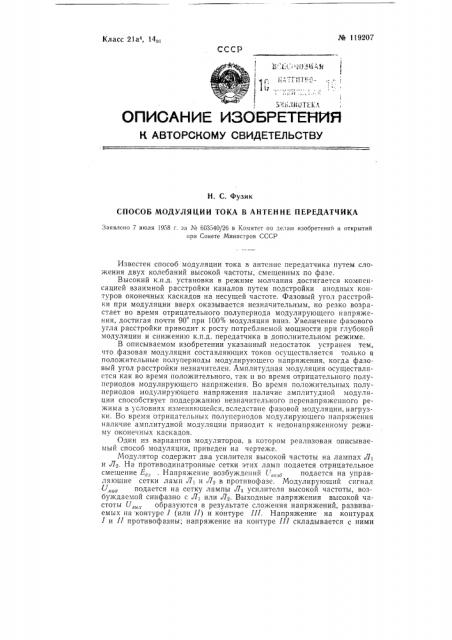

М 119207

Класс 21а4, 14о, СССР описАние изовеетеиия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. С. Фузик

СПОСОБ МОДУЛЯЦИИ ТОКА В AHTEXXE ПЕРЕДАТЧИКА

Заявлено 7 июля 1958 г. за ¹ 603540/26 в Комитет во делам изобретений и открытий ири Совете Министров СССР

Известен способ модуляции тока в антенне передатчика путем сложения двух колебаний высокой частоты, смещенных по фазе.

Высокий к.п.д. установки в режиме молчания достигается компенсацией взаимной расстройки каналов путем подстройки анодных контуров оконечных каскадов на несущей частоте. Фазовый угол расстройки при модуляции вверх оказывается незначительным, но резко возрастает во время отрицательного полупериода модулирующего напряжения, достигая почти 90 при 100оо модуляции вниз. Увеличение фазового угла расстройки приводит к росту потребляемой мощности при глубокой модуляции и снижению к.п.д. передатчика в дополнительном режиме.

В описываемом изобретении указанный недостаток устранен тем, что фазовая модуляция составляющих токов осуществляется только в положительные полупериоды модулирующего напряжения, когда фазовый угол расстройки незначителен. Амплитудная модуляция осуществляется как во время положительного, так и во время отрицательного полупериодов модулирующего напряжения. Во время положительных полупериодов модулирующего напряжения наличие амплитудной модуляции способствует поддержанию незначительного перенапряженного режима в условиях изменяющейся, вследствие фазовой модуляции, нагрузки. Во время отрицательных полупериодов модулирующего напряжения наличие амплитудной модуляции приводит и недонапряженному режиму оконечных каскадов.

Один из вариантов модуляторов, в котором реализован описываемый способ модуляции, приведен на чертеже.

Модулятор содержит два усилителя высокой частоты на лампах Л1 и Л2. На противодинатронные сетки этих ламп подается отрицательное смещение Е„» . Напряжение возбуждений Г„.„ подается на управляющие сетки ламп Л1 и Л. в противофазе. Модулирующий сигнал

U„0 подается на сетку лампы Лз усилителя высокой частоты, возбуждаемой синфазно с Л| или Л2. Выходные напряжения высокой частоты U„, образуются в результате сложения напряжений, развиваемых на контуре 1 (или П) и контуре III. Напряжение на контурах

I и П противофазны; напряжение на контуре III складывается с ними № 119207

Предмет изобретения

Способ модуляции тока в антенне передатчика путем сложения двух колебаний высокой частоты, смещенных по фазе, отличающийся тем, что, с целью повышения к.п.д. оконечных каскадов передатчика, фазовая модуляция составляющих токов осуществляется только в положительные полупериоды модулирующего напряжения, а амплитудная модуляция этих составляющих осуществляется за оба полупериода.

U66IN

U8 è

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 89

Поди. к печ. 1 IV-59 г.

Тираж 810 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 л. л. Зак. 1781

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. в квадратуре, так как контуры I, 11 и 111 настроены совместно с емкостями С и С2 таким образом, что образуют системы, эквивалентные четвертьволновым отрезкам длинных линий. При отсутствии модулирующего напряжения U,„ä лампа Лз заперта напряжением Ед, . При положительных полупериодах модулирующего напряжения лампа Лз отпирается. В режиме молчания и при отрицательных полупериодах модулирующего напряжения напряжение на контуре 111 равно нулю и фазовый угол между выходными напряжениями остается неизменным.

При модуляции вверх на контуре III возникает напряжение, пропорциональное по величине глубине модуляции, которое создает встречную фазовую модуляцию выходных напряжений. Фазовращатели Ф служат для установки начального фазового угла между выходными напряжениями. Величину девиации фазы регулируют изменением напряжения

Ед, на лампах Л и Л2 и напряжения U„,ä на лампе Лд,По сравнению с обычной модуляцией дефазированием описанный способ дает увеличение к.п.д. выходной ступени в динамическом режиме на 10—

15%
