Реферат



ОДНОВИ БРЛТОР, содержащий Конденсатор и токозадающий резистор, тиристор , усилитель тока с инвертирую щим и неинвертируюпщм входами, причем первая обкладка конденсатора соединена с катодом тиристора, входом одновибратора является управляющий электрод тиристора, отлич-ающ и и с я тем, что, с целью повьпиения надежности и экономичности, дополнительно введен биполярньй транзистор , зарядный резистор и ключ, причем база биполярного транзистора соединена с шиной питания, эмиттер через токозадающий резистор- -с общей жцной, а коллекторс второй обкладкой конденсатора, инвертирующий вход усилителя тока соединен с анодом тиристора, неинвертирующий вход - с шиной питания, первая обкладка конденсатора соединена с общей g шинойчерез последовательно соединенные ключ и зарядный резистор, а (Л управляющий вход ключа - с выходом инвертирующего усилителя тока.

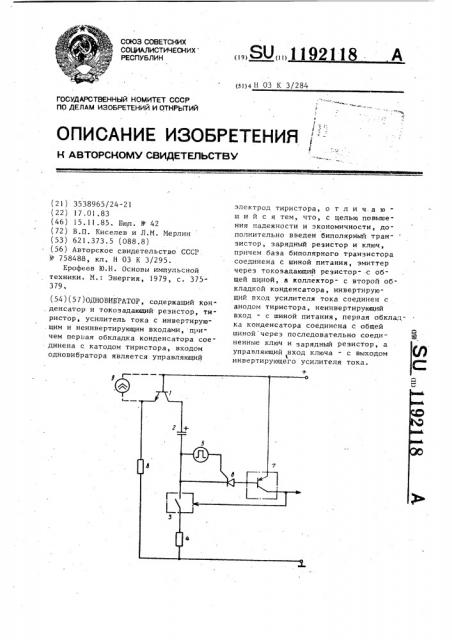

(19) (11) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1)4 Н 03 К 3/284

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3538965/24-21 (22) 17.01.83 (46) 15.11.85. Бюл. 1(> 42 (72) В.П. Киселев и Л.М. Мерлин (53) 621.373.5 (088.8) (56) Авторское свидетельство СССР.

Н> 758488, кл. Н 03 К 3/295.

Ерофеев Ю.Н. Основы импульсной техники. М.: Энергия, 1979, с ° 375379, (54)(57)ОДНОВИБРАТОР, содержащий Конденсатор.и токозадающий резистор, тиристор, усилитель тока с инвертирующим и неинвертирующим входами, п1>ичем перьая обкладка конденсатора соединена с катодом тиристора, входом одновибратора является управляющий электрод тиристора, о т л и ч а ю шийся тем, что, с целью повышения надежности и экономичности, дополнительно введен биполярный транзистор, зарядный резистор и ключ, причем база биполярного транзистора соединена с шиной питания, эмиттер через токозадающий резистор- .с общей ш1(ной, а коллектор- с второй обкладкой конденсатора, инвертирующий вход усилителя тока соединен с анодом тиристора, неинвертирующий вход - с шиной питания, первая обкладка конденсатора соединена с общей шиной через последовательно соединенные ключ и зарядный резистор, а управляющий вход ключа - с выходом

1 инвертирующего усилителя тока.

11921!8

1lзи бре T ttHG oтно сится K HMtt yльсной технике и автоматике, а именно к тиристорным устройствам формирования электрических импульсов заданной длительности, в ТоМ числе к устройствам широтно-импульсного управления электроприводами.

Цель изобретения - повышение надежности работы устройства с одновременным упрощением схемы и повышением IО удобства настройки за счет исключения зависимости момента запирания схемы ст величины тока удержания применяемого тиристора, а также повьппение экономичности схемы за счет умень|5 шения потребления тока в паузе, !!» чертеже изображена принципиальная схема одновибратора.

Одновибратор содержит времязадающий источник тока на биполярном тран-щ зисторе 1, включенном по схеме ОБ, причем его база соединена с шиной источника питания, а коллектор - с первой обкладкой конденсатора 2 времязацаюшей пепи, вторая обкладка кон- 25 денсатора 2 соединена через нормаль1 но замкнутый ключ 3 и резистор 4 зарядной цепи с общей шиной и, кроме того, соединена через источник импульсон запуска 5 с управляющим элек- ЗО тродсм тиристора 6, являющимся входом всего одновибратора, тиристор 6 соединен катодом с второй обкладкой кснд- Ht атора 2, а анодом с входом усилителя тока 7 на биполярном тран- 35 зистсре, эмиттер которого соединен с общей шиной, инвертирующий выход усилителя тока является коллектором данного биполярного транзистора и соединен с управляющим входом ключа 4О

3 и одновременно является выходом одновибратора, времязадающий источник тока включает токозадающий резистор 8, соединяющий эмиттер биполярного транзистора 1 с общей шиной, а также источник тока 9 дистанционно| о управления длительностью импульса, включенного параллельно переходу база-эмиттер биполярного транзистора 1. 50

Одновибратор работает следующим образом.

В исходном состоянии конденсатор

2 заряжен до напряжения питания через прямо смещенный переход база- 55 коллектор биполярного транзистора 1, нормально замкнутый ключ 3 и зарядный резистор 4, тиристор 6 заперт.

При воздействии импульса от источника импульсов запуска 5 на вход одновибратора тиристор 6 отпирается, происходит разряд конденсатора 2 tto цепи: переход коллектор-база биполярного транзистора 1, смещенного в обратном направлении, входное сопротивление инвертирующего усилителя тока 7, тиристор 6, При этом на выходе усилителя тока 7 формируется выходной импульс, ключ 3 размыкается. Поскольку переход коллектор-база биполярного транзистора 1 оказывается смещенным в обрагном направлении„ то этот транзистор входит в активный режим повторителя тока через токозадающий резистор 8. При подключении дополнительного источника тока 9 ток через переход коллекторбаза транзистора l, являющийся током разряда конденсатора 2, равен сумме токов от этого источника и резистора 8. Использование источника тока

9 обеспечивает дистанционное управление длительностью выдержки одно вибратора. При разряде конденсатора

2 напряжение на нем убывает линейно вследствие стабилизации тока разряда транзистором 1. При полном разряде конденсатора биполярный транзистор 1 входит в режим отсечки, ток разряда падает ниже тока удержания тиристора 6, и последний надежно запирается, что приводит к запиранию усилителя тока 7, замыканию ключа 3 и возврату одновибратора в исходное состояние. Длительность выдержки выходного импульса !. оцновибратора с учетом линейности изменения напряжения на конденсаторе 2 определяется как ! и пит i -pappC где "„„- напряжение питания;

3 „ — суммарный ток от токоэадающего резистора 8 и источника тока 9;

С - емкость конденсатора 2.

Для обеспечения надежного включения одновибратора на сопротивление токозадающего резистора 8 накладывается ограничение 0,9U пит i удЕрх.мике где .!, м,, — максимальный ток

l удержания тиристора 6, Для обеспечения надежного выключения одновибратора накладывается условие

11921 срыл .кл 9 7 руерк мин где Э срир. кл ток срабатывания ключа 3 коэффициент усиления усилителя тока ,7; минимальный ток удер жания тиристора 6.

l двр . Мин

20

Составитель А. Лиэоркин

Техред M.Падь Корректор Е, Сирохман

Редактор В, Ковтун

Заказ 7172/56 Тираж 871 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Схема не содержит опорных источников напряжения и при соблюдении указанных условий одновибратор практически не нуждается в настройке, при этом гарантируется работоспособность, что обеспечивает повышение надежности. Кроме того одновибратор обладает повышенной устойчивостью к изменениям напряжения питания, так как увеличение U одновременно сопровождается пропорциональным уве-, личением 3 с, и не приводит к рс ьр изменению длительности выдержки 1,, 18 4

Помимо. этого одновибратор обладает повышенной температурной стабильностью, так как ток утечки конденсатора 2 . проходит через тот же тиристор 6, что и ток разряда, и возрастание тока утечки при повышений температуры, вызывающее уменьшение дЛительности компенсируется увеличением t за счет уменьшения 3„ и дЕра, мин более позднего запирания тиристора

6, Экономичность одновибратора повышается эа счет исключения источников опорного напряжения. При работе в области высоких частот ключ 3 может быть выполнен, например, на полевом или биполярном транзисторе °

При работе в области низких .частот ключ 3 может быть выполнен на реле, причем инерционность реле в процессе отпускаиия повышает надежность выключения одновибратора, эа счет чего может быть снято ограничение на 2 сра6, кл °
