Реферат



КОНТАКТИРУЮЩЕЕ УСТРОЙСТВО, содержащее зонды, каждый из которых вьтолнен в виде набора упругих проводников , и систему поджима зондов. отличающееся тем, что, с целью повышения надежности контактирования за счет самозачистки контролируемых металлизированных контактных площадок, набор упругих проводников вьтолнен в виде плоских пластин, упруго поджатых между собой широкими плоскостями с возможт ностью относительного взаимного перемещения при изгибе всего набора, а на контактной поверхности каждой пластины вдоль широких плоскостей выполнена по крайней мере одна острая грань. (Г) к ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН 511 4. Н 05 К 1/18 (21) 3547973/24-21 (22) 02.02.83 (46) 15.11.85. Бюл. 9 42 (72) Ю.А.Кальманов и А.Ф.Свиридов (53) 621.315.684 (088.8) (56) Авторское свидетельство СССР

В 661861, кл. Н 05 К 1/08, 1979.

Авторское свидетельство СССР Ф 402173, кл. Н 05 К 13/08, 1974. (54) (57) КОНТАКТИРУКМЦЕЕ УСТРОЙСТВО, содержащее зонды, каждый из которых выполнен в виде набора упругих проводников, и систему поджима зондов, „„SU„„1192172 о т л и ч а ю щ е е с я тем, что, с целью повышения надежности контактирования за счет самозачистки контролируемых металлизированных контактных площадок, набор упругих проводников выполнен в виде плоских пластин, упруго поджатых между собой широкими плоскостями с возмож-. ностью относительного взаимного перемещения при изгибе всего набора, а на контактной поверхности каждой пластины вдоль широких плоскостей выполнена по крайней мере одна острая грань.

1192172

Фиг. 4 иг.6 Фиг. 7 Фиг. 8

ВНИИПИ Заказ 7176/59 Тираж 793 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике и может быть использовано для подключения, в частности, печатных плат.

Цель изобретения - повышение надежности контактирования.

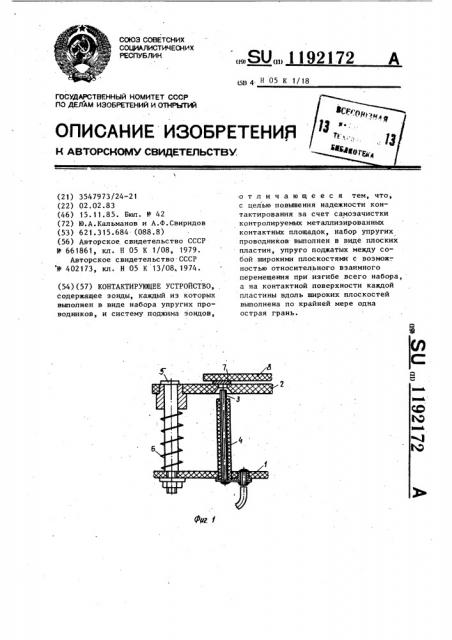

На фиг. 1 изображено контактирующее устройство в.момент подвода зонда к площадке. коитактирования на плате; на фиг:," 24 — положение широкой плоско ругой пластины; на фиг. 3 — положение набора пластин ,: c плоской гранью на конце; на фиг.4 пластина..с-- одйим акосом на конце; на фиг. 5 пластина с двумя скосами на конце; на фиг. 6 — контактирующее устройство в момент упругого контактирования зонда с контактной площадкой платы; на фиг. 7-9 — положение острых граней пластин на фиг. 3-5 при их изгибе.

Контактирующее устройство содержит неподвижное диэлектрическое основание 1, подвижную диэлектрическую направляющую 2, набор упругих провод- ников (пластин) 3, эластичную диэлектрическую трубку 4, направляющую 5 и пружину 6. г

Набор пластин 3 одним концом закреплен в неподвижном диэлектрическом основании 1, а другим — свободно, установлен в отверстии подвижной диэлектрической направляющей 2 . над

Э которым помещают контактную площадку

7 проверяемой печатной платы 8 .

Устройство работает следующим образом.

Устанавливают на подвижную на- . правляющую 2 контролируемую печатную плату 8, совмещают контактную площадку 7 с отверстием подвижной направляющей 2, воздействуют усилием

P на печатную плату 8, при этом подвижная направляющая 2 перемещается по направляющей 5, пружина 6 сжимается, а набор пластин 3 подвергается деформациям изгиба, за счет которых происходит относительное взаимное перемещение широких плоскостей взаимно поджатых пластин, при этом грани пластин толщиной а раздвигаются на величину „ и и, смещаясь по поверхности контактной площадки, защищают ее от опасной пленки, что повышает надежность контактирования.
