Реферат



т

«А—

М 11923

Класо Sl d 3

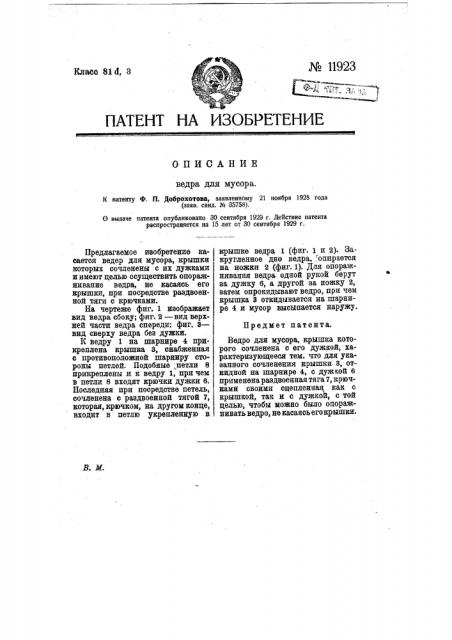

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ ведра для мусора.

К патенту Ф, П. Доброхотонн, заявленному 21 ноября 1928 года (ваяв. свид. № 35758), О выдаче патента опубликовано 30 сентября 1929 г. Действие патента распространяется на 15 лет от 30 сентября 1929 г.

Предмет патента.

В. Ж.

Предлагаемое изобретение касается ведер для мусора, крышки которых сочленены с их дужками и имеют целью осуществить опоражнивание ведра, не касаясь его крышки, при посредстве раздвоенной тягй с крючками.

На чертеже фиг. 1 изображает вид ведра сбоку; фиг. 2 — вид верхней части ведра спереди; фиг. 3— вид сверху ведра без дужки.

К ведру 1 на шарнире 4 прикреплена крышка 3, снабженная с противоположной шарниру стороны петлей. Подобные, петли S прикреплены и к ведру 1, при чем в петли S входят крючки дужки 6.

Боследняя при посредстве петель, сочленена с раздвоенной тягой Ч, которая, крючком, на другом конце, входит в петлю укрепленную в. крышке ведра 1 (фиг. 1 и 2}. Закругленное дно ведра, "опирается на ножки 2 (фиг.1). Для опоражнивания ведра одной рукой берут за дужку 6, а другой за ножку 2, затем опрокидывают ведро, при чем крышка 3 откидывается на шарнире 4 и мусор высыпается наружу.

Ведро дчя мусора, крышка которого сочленена с его дужкой, характеризующееся тем, что для указанного сочленения крышки. 3, откидной на шарнире 4, с дужкой 6 применена раздвоенная тяга 7, крючками своими сцепленная как с крышкой, так и с дужкой, с той целью, чтобы можно было опоражнивать ведро, не касаясь его крышки.
