,% 119249

Класс 21е, 12

21е, 37оз

СССР

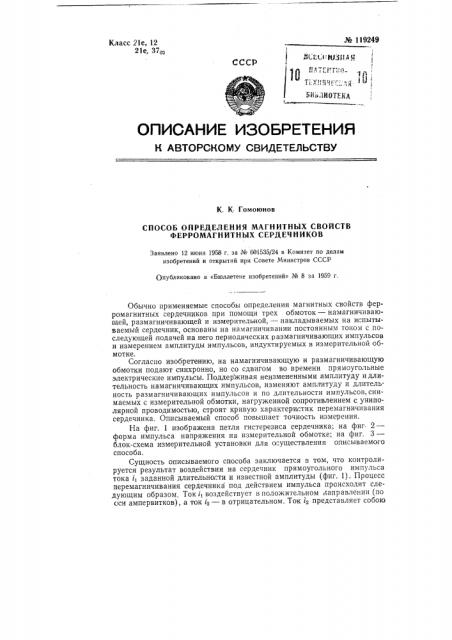

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. К. Гомоюнов

СПОСОБ ОПРЕДЕЛЕНИЯ МАГНИТНЫХ СВОЙСТВ

ФЕРРОМАГНИТНЪ|Х СЕРДЕЧНИКОВ

Заявлено 12 июня 1958 г, за М 601535/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Р1 8 за 1959 г.

Обычно применяемые способы определения магнитных свойств ферромагнитных сердечников при помощи трех обмоток — намагничивающей, размагничивающей и измерительной, — накладываемых на испытываемый сердечник, основаны на намагничивании постоянным током с последующей подачей на него периодических размагничивающих импульсов и измерением амплитуды импульсов, индуктируемых в измерительной обмотке.

Согласно изобретению, на намагничивающую и размагничивающую обмотки подают синхронно, но со сдвигом во времени прямоугольные электрические импулысы. Поддерживая неизмененными амплитуду идлительность намагничивающих импульсов, изменяют амплитуду и длительность размагничивающих импульсов и по длительности импульсов, снимаемых с измерительной обмотки, нагруженной сопротивлением с униполярной проводимостью, строят кривую характеристик перемагничивания сердечника. Описываемый способ повышает точность измерения.

На фиг. 1 изображена петля гистерезиса сердечника; на фиг 2— форма импульса напряжения на измерительной обмотке; на фиг. 3— блок-схема измерительной установки для осуществления описываемого способа.

Сущность описываемого способа заключается в том, что контролируется результат воздействия на сердечник прямоугольного импульса тока 11 заданной длительности и известной амплитуды (фиг. 1). Процесс перемагничивания сердечника под действием импульса происходит следующим образом. Токi < воздействует в положительном направлении (по оси ампервитков), а ток 4 — в отрицательном. Ток сз представляет собою № 119249 стандартные периодические импульсы прямоугольной формы, имеющие постоянную амплитуду 1 и длительность т> (на чертеже не показана!.

Ток i> также состоит из ряда прямоугольных импульсов, синхронных с импульсами ii (импульсы i и i по времени не перекрываются).

Амплитуда I> и длительность т (на чертеже не показаны) импульсов тока могут изменяться

Если 1 — — О, то под действием импульсов сердечник перемагничивается по пути (— Ф ) А. При этом изменение потока в сердечнике

ЛФ(1 ) =ЛФю (ЛФ на чертеже не показано). Если 1 и т достаточны для полного перемагничивания сердечника, то под действием каждого импульса i сердечник переходит в состояние, характеризующееся точкой

+Ф . В этом случае под действием тока h2 сердечник перемагничивается по пути (+Ф )А и изменение потока ЛФ(1 ) = ЛФью. Дальнейшее увеличение I< или т> уже не влияет на величину ЛФ(1 ). Напротив, уменьшение I> или т> приведет к тому, что под действием импульса i> сердечник не перемагнитится полностью и его состояние будет характеризоваться точкой Ф . При этом изменение потока под действием импульсов составит: ЛФ(1 ) =ЛФ„(ЛФьo. Можно считать, что им пульс полностью перемагничивает сердечник, если ЛФ,. = ЛФа = аЛФью, где u(I. Например, можно выбрать а= 0,9.

Если измерить ЛФьo и определить при различных значениях т те амплитуды I>, которым соответствует ЛФ(1 ) =ЛФю,д, получим зависимость времени перемагничивания Т, = т от перемагничивающего тока

1 = I> Таким образом, задача сводится к созданию соответствующего генератора и измерению ЛФью, ЛФю,g., т, 1 (ri и 1, измеряются обычными методами с помощью любого синхроскопа) . и

Площадь импульса напряжения Uadi=10 " 4."ГАЛФ на обмотке о

Рю пропорциональна изменению потока ЛФ (фиг. 3). Можно «преобразовать» площадь импульса в длительность импульса. Для этого надо зашунтировать Ь з сопротивлением с униполярной проводимостью, величина которого при прямом токе значительно меньше эквивалентного сопротивления потерь сердечника. Сопротивление при противотоке должно во ..много раз превосходить сопротивление потерь для того, чтобы не затягивать процесса перемагничивания под действием тока i,. Этим двум требованиям при соответствующем выборе числа витков Р ю удовлетворяют . точечные германиевые диоды.

При этом условии импульс напряжения на Wo имеет примерно прямоугольную форму (фиг. 2). Амплитуда его при I> — — const не зависит от

ЛФ. Поэтому площадь импульса, а следовательно, и изменение потока пропорциональны длительности импульса:

h,Ôi,o Ti,o, Л Фю,9 Тю,9

Характеристика сердечника I снимается по схеме, приведенной на фиг. 3. В ней применены два генератора импульсов: 2 — тока i> и 8— .тока 1ь связанных между собой хронизатором 4. На обмотки испытывае. мого сердечника W, и W подают"я импульсы генераторов 2 и 3, напряжение с третьей обмотки Wg, шунтированной сопротивлением с униполярной проводимостью б, подается на синхроскоп б.

На измерительном генераторе 8 устанавливаются максимальные 1 и т, с помощью синхроскопа б измеряется Т,ю. Il плавно уменьшается.

Если максимальное значение 1, было выбрано не слишком малым, то вначале уменьшение Ij не влияет на Т >,o . При дальнейшем уменьшении

1, длительность импульса напряжения U3 уменьшается. После того, как она уменьшится до значения Тю,ю = 0,9 Т,ю. измеряется амплитуда I . Та№ 119249 ким образом получается первая точка характеристики-. Устанавливается новая (меньшая) wi. На синхроскопе наблюдается U, Затем I плавно увеличивается до того момента, когда длительность импульса напряжения станет равной Т o,g, после чего измеряется l . Измерения повторяются при других длительностях импульса т . По найденным точкам строит1 .ся кривая f (I ), где Т„=.с Т„

Предмет изобретения

Способ определения магнитных свойств ферромагнитных сердечников при помощи трех обмоток — намагничивающей, размагничивающей и измерительной, — накладываемых на испытуемый сердечник, о тл ича ющи и ся тем, что, с целью повышения точности измерения, на намагничивающую и размагничивающую обмотки подают синхронно, но со сдвигом во времени прямоугольные электриче"кие импульсы постоянного тока, причем поддерживают неизменными по амплитуде и длительности намагничивающие импульсы и изменяют амплитуду и длительность размагничивающих импульсов и, измеряя длительность импульсов„ снимаемых с измерительной обмотки, нагруженной сопротивлением с униполярной проводимостью, строят кривую характеристики перематничивания сердечника.

Фиг 1

¹ 119249

Фиг. 2

Фиг. Ю
