Реферат



¹ 119259

Класс 2Ie, 36oi

СССР (1,i .. . ° ° г (Г (! (. ., :! о

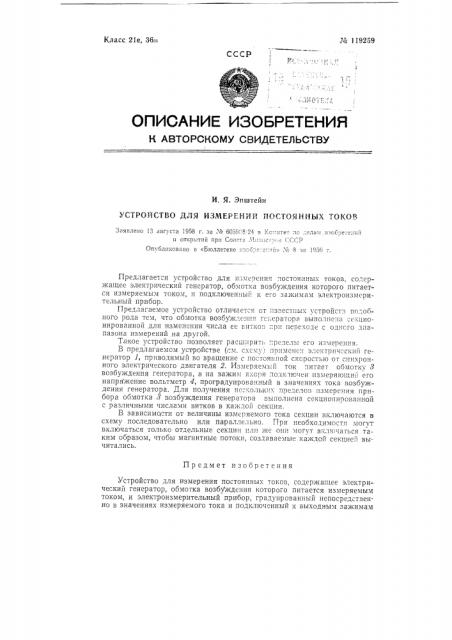

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Я. Зпштейн

УСТРОЙСТВО ДЛЯ ИЗМЕРЕИИЙ ЛОСТОЯИИЫХ ТОКОВ

Заявлено 18 августа 1958 г. за ¹ 60з9,8 2(1 в KG."итет lo елага изобре-,е: ш и открытий при Сове"е !1!:"и.,(.-.", .-.,, (Г(.р

Опубликовано в «Бюллетене из=б- :еи..и. > .,"(с 8 за 19о9 г.

Предлагается устройство для измерения постоянных токов, содержащее электрический генсратор, обмотка возбуждения которого питается измеряемым током, и подключенньп: к его зажимам электроизмерительный прибор.

Предлагаемое устройство отличается от известньпх устройств по:;обного рода тем, что обмотка возбуждения г:;;ератора выполнена с щионированной для изменения числа ее витков;.рп переходе с однсго диапазона измерений на другой.

Такое устройство позволяет pQcliIiipH!i! пределы его измерения.

В предлагаемом устройстве (см. схему, прпменс:. электрический генератор 1, приводимый во вращение с постоянной скоростью от спнхронного электрического двигателя 2. Измеряемый ток питает обмотку 3 возбуждения генератора, а на зажим якоря поди почин измеряющий его напряжение вольтметр 4, проградуированный в значениях тока возбуждения генератора. Для получения нс,"кольких пределов измерения прибора обмотка 3 возбуждения генератора выполнена секционированной с различными числами витков в каждой секции.

В зависимости от величины измеряемого тока секции включаются в схему последовательно или параллельно. При необходимости могут включаться только отдельные секции илн же онн могут вк.початься таким образом, чтобы магнитные потоки, создаваемые каждой секцией вычитались.

Предмет изобретения

Устройство для измерения постоянных токов, содержащее электриче1ский генератор, обмотка возбуждения которого питается измеряемым током, и электроизмерительный прибор, градуированный непосредстзенНо в значениях измеряемого тока и подключенный и выходным зажимам № 119259

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. А. Блатова Гр. 95

Подп. к печ. Х11-59 г.

Тираж 950 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 и, л. Зак. 4523

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. генератора, о тли ч а юш,ееся тем, что, с целью расширения пределов измерения устройства, обмотка возбуждения генератора выполнена секционированнои для получения изменения числа витков этой обмотки при переходе с одного диапазона измерений на другой.
