Реферат



Класс 21g, 31 № 119275

СССР

1

1 ю

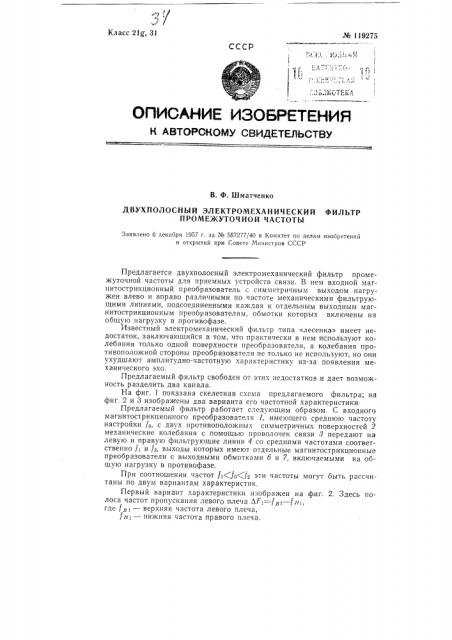

ОПИСАНИЕ ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! »ËÅáTÅÅÀ

В. Ф. Шматченко

ДВУХПОЛОСНЫЙ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ФИЛЬТР

П РОМЕ)КУТОЧ НОЙ ЧАСТОТЫ

Заявлено б декабря 1957 г. за № 587277/40 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предлагается двухполосный электромеханический фильтр промежуточной частоты для приемных устройств связи. В нем входной магнитострикционный преобразователь с симметричным выходом нагружен влево и вправо различными по частоте механическими фильтрующими линиями, подсоединенными каждая к отдельным выходным магнитострикционным преобразователям, обмотки которых включены на общую нагрузку в противофазе.

Известный электромеханический фильтр типа «лесенка» имеет недостаток, заключающийся в том, что практически в нем используют колебания только одной поверхности преобразователя, а колебания противоположной стороны преобразователя не только не используют, но они ухудшают амплитудно-частотную характеристику из-за появления механического эхо.

Предлагаемый фильтр свободен от этих недостатков и дает возможность разделить два канала.

На фиг. 1 показана скелетная схема предлагаемого фильтра; на фиг. 2 и 3 изображены два варианта его частотной характеристикиПредлагаемый фильтр работает следующим образом. С входного магнитострикционного преобразователя 1, имеющего среднюю частоту настройки fo, с двух противоположных симметричных поверхностей 2 механические колебания с помощью проволочек связи 8 передают на левую и правую фильтрующие линии 4 со средними частотами соответственно fI и /з, выходы которых имеют отдельные магнитострикционные преобразователи с выходными обмотками б и 7, включаемыми на общую нагрузку в противофазе.

При соотношении частот f (/о(/з эти частоты могут быть рассчитаны по двум вариантам характеристик.

Первый вариант характеристики изображен на фиг. 2. Здесь полоса частот пропускания левого плеча AF> f > — нь где f — верхняя частота левого плеча, /д — нижняя частота правого плеча. № 119275

Предмет изобретения

Двухполосньш электромеханический фильтр промежуточной частоты, отличающийся тем, что, с целью получения двух полос пропускания промежуточных частот, применяется симметрично нагруженный входной магнитострикционный преобразователь, механические колебания которого передаются вправо и влево по различным механическим фильтрующим линиям, выходные магнитострикционные преобразователи которых работают в противофазе на общую нагрузку.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 97

Подп. к печ. 29Х-59 r.

Тираж 800 Цена 25 коп

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 3659

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Ширина интервала между полосами AF< и AF> равна н2 — fz1 и зависит от частот /1 и f2 и от значений ЛР, AF .

Второй вариант характеристик изображен на фиг. 3, где кривая а представляет частотную характеристику левого плеча, кривая б представляет частотную характеристику правого плеча. Как видно из этих кривых, а также из кривой в, выдержано условие

f0 fl3 1 fÍ2 °

Кривая г изображает результирующую частотную характеристику при противофазном соединении выходных обмоток левого и правого магнитострикционных преобразователей.
