Реферат



1. УСТРОЙСТВО ДЛЯ ДУГОВОЙ СВАРКИ содержащее источник питания дуги, балластный резистор и токоподводы , один из которых соединен с источником питания дуги, а другой - с первым вьшодом балластного резистора, отличающееся тем, что, с целью повышения качества сварного соединения за счет стабильного формирования наплавленного валика и автоматического регулирования температуры нагрева электрода, в устройство введены два фильтра и последовательно соединенные блок сравнения, блок управления, регулирующий блок и дополнительный источник питания, первый выход которого соединен с одним токоподводом и входом первого фильтра , а второй выход - с вторым выво.дом балластного резистора и входом второго фильтра, выход которого сое (Л динен с первьм входом блока сравнения , второй и третий входы которого соединены соответственно с выходом С первого фильтра и первым выводом балластного резистора. со tsD QD ОО

СОО3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН с °

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ьий

Oaak

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3737643/25-27 (22) 10.05.84 (46) 23. 11.85. Бюл. N 43 (71) Ждановский металлургический институт (72).С.В.Гулаков, В.АсМуратов и А.Н.Серенко (53) 621.791.75(088.8) (56) Авторское свидетельство СССР

¹ 395200, кл. В 23 К 9/16, 1971.

Ющенко К.А. Скоростная газоэлектрическая сварка нержавеющих сталей дополнительно подогреваемой проволокой. — Автоматическая сварка, 1969, ¹ 1, с. 45-47.

Авторское свидетельство СССР № 574287, кл. В 23 К 9/00, 1974. (54) (57) 1. УСТРОЙСТВО ДЛЯ ДУГОВОИ

СВАРКИ, содержащее источник питания дуги, балластный резистор и токоподводы, один из которых соединен с ис„„SU„„1 I 92918 А (5и 4 В 23 К 9 00 точником питания дуги, а другой — с первым выводом балластного резистора, о т л и ч а ю щ е е с я тем, что, с целью повышения качества сварного соединения за счет стабильного формирования наплавленного валика и ав томатического регулирования температуры нагрева электрода, в устройство введены два фильтра и последовательно соединенные блок сравнения, блок управления, регулирующий блок и дополнительный источник питания, первый выход которого соединен с одним токоподводом и входом первого фильтра, а второй выход - с вторым выводом балластного резистора и входом,@ второго фкдьтрв, вЫход которого сов- (/) динен с первьч входом блока сравнения, второй и третий входы которого С„ соединены соответственно с выходом

O первого фильтра и первым выводом с балластного резистора.

1192918

15

25

35

55

Изобретение относится к области сварочного производства, а именно к сварке (наплавке) плавящимся электродом с обеспечением управления подогрева его вылета, и может быть использовано в различных областях машиностроения.

Целью изобретения является повышение качества сварного соединения за счет стабильного формирования наплавленного валика и автоматического регулирования температуры нагре— ва электрода.

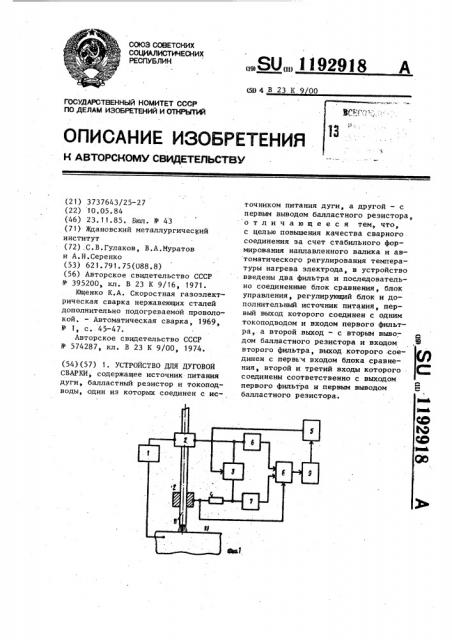

На фиг. 1 приведена структурная электрическая схема устройства; на фиг. 2 — упрощенная электрическая схема устройства.

Для возможности раздельного независимого управления током дуги и током подогрева вылета в устройст— во введен дополнительный источник питания. Балластный резистор и фильтры установлены для выделения полезного сигнала. Для поддержания температуры вьшета на требуемом уровне в устройство введены блок сравнения, регулирующий блок и блок управления.

Устройство для дуговой сварки состоит из источника 1 питания дуги, токоподводов 2, дополнительного источника 3 питания, подогрева выпета электрода с балластным резистором 4, регулирующего блока 5, двух фильтров 6 и 7, настроенных на рабочую частоту дополнительного источника 3 питаниз, блока 8 сравнения и блока 9 управления. При этом источник питания дуги подключен одним выводом к верхнему токоподводу 2, а вторым— к изделию 10. Первый вывод источ— ника 3 подключен к верхнему токоподводу 2 и к входу фильтра 6, второй вывод через балластный резистор 4— к нижнему токоподводу 2, установленному на вьшете электрода 11 на расстоянии Н от верхнего токоподвода, и к входу фильтра ?. Выходы фильтров 6 и 7 соединены с информационными входами блока 8 сравнения, об- . . щий провод которого подключен к нижнему токоподводу 2. Выход блока 8 сравнения через блок 9 управления подключен к регулирующему блоку 5, выход которого подключен к дополнительному источнику 3 питания

В качестве дополнительного источ. ника 3 питания может быть использован любой достаточно мощный источник, например сварочный трансформатор, выпрямитель, инвертор. Фильтры 6 и 7 могут быть изготовлены на основе RC- или LC-цепей, или дискретных (цифровых) устройств.

Блок сравнения и блок управления могут быть изготовлены на основе полупроводниковых элементов (транзисторов), микросхем (например, операционных усилителей) и т.п. Регулирующий блок может быть выполнен с использованием мощных силовых контакторов, тиристоров, транзисторов, магнитных усилителей и других аналогичных элементов.

Устройство работает следующим образом.

При прохождении тока от источника 3 на балластном резисторе 4 и вылете электрода Н, включенных последовательно, напряжение распределится пропорционально величине сопротивления этих элементов. Если сопротивление резистора 4 будет намного меньше сопротивления вылета электрода, то и мощность, рассеиваемая на этом резисторе, будет мала . и не будет заметно снижаться КПД

cHcTeMbI подогрева вьшета электрода.

В процессе нагрева вылета электрода падение напряжения на нем будет также расти из-за увеличения его сопротивления..

Если теперь измерять падение напряжения на резисторе 4 и вылете электрода, приняв эа общую точку нижний токоподвод, то эти напряжения будут иметь противоположную полярность, а соотношение их будет определяться только соотношением величин сопротивлений резистора 4 и выпета электрода Н и не будет зави сеть от тока подогрева, протекающего через вылет электрода, и напряжения дополнительного источника 3 питания.

Сравнивая эти напряжения, можно судить об изменении сопротивления вьшета электрода при изменении его температуры. C этой целью указанные напряжения поданы на информационные входы блока 8 сравнения, отрегулированного таким образом, что при оптимальной температуре вылета электрода .11 выходной сигнал на его выходе отсутствует. При изменении температуры в ту или иную сторону от оптимальной изменяется также соотношение укаэанных напряжений на входе

192918

40

3 1 блока 8 сравнения и последний формирует выходной сигнал, полярность которого соответствует знаку рассогласования температуры вылета электрода от требуемой, а величина зависит от величины этого рассогласования. Этот сигнал, поступая в блок 9 управления, управляет работой регулирующего блока 5, который изменяет выходную мощность источника 3 таким образом, что. I бы устранить отклонение температуры вылета от оптимального значения.

По вылету Н, электрода 11 кроме тока подогрева от источника 3 может протекать сварочный ток от источника 1. Протекание по вылету электрода сварочного тока. приводит к дополнительному падению напряжения на нем, что не позволяет выделить полезный сигнал — падение напряжения только от протекания тока подогрева.

Для выделения полезного сигнала в ! предложенном устройстве выходные напряжения источника питания дуги и источника подогрева вылета электрода отличаются частотой.

Выделение полезного сигнала осуществляется путем включения режекторных фильтров, пропускающих на входы блока 7 сравнения сигналы с. частотой, на которой работаЕт источник подогрева вылета электрода, и отфильтровывают сигналы с частотой источника питания напряжения дуги.

Наиболее оптимальным является применение источника питания дуги постоянного тока и источника подогрева переменного тока промышленной частоты.

Тогда постоянную составляющую сварочного тока можно отфильтровать с помощью простого RC-фильтра (фиг ° 2).

На упрощенной электрической схеме предложенного устройства (фиг. 2) источником питания дуги является выпрямитель 1, а дополнительным. источником 3 — трансформатор Т, вторичная обмотка которого через балластный резистор подключена к токоподводам 2, а первичная через симистор (регулирующий блок 5) — к сети.

Работой симистора управляет блок управления. В качестве фильтров использованы RC-цепи (К1С„ и R С<), подключенные к инвертирующему входу операционного усилителя А (блок 8 сравнен1 я), выход которого подклю-, чен к блоку 9 управления,а общий провод - к левому (фиг. 2) выводу балластного резистора 4.

В процессе наплавки (сварки) вторичное напряжение трансформатора Т распределено пропорционально величинам сопротивлений резистора 4 и выпета электрода. Причем сопротивI ление вылета электрода пропорционально его температуре.

Поскольку общий провод операционного усилителя А подключен к точ1 ке D, то сигналы в точках В и С относительно точкй D находятся в противофазе, а амплитуды их пропорциональны сопротивлениям участков CD и DB (т.е. сопротивлениям вылета электрода и балластного резистора R ).

Чувствительность (коэффициент усиления) усилителя по входу С

R3 равна соотношению — —,а по входу В—

R3 R1 — Таким образом, регулируя вели2 чину резистора R или R можно до1 „2 биться IIpH HoMHHBJIbHQH температуре вылета нулевого. потенциала на выходе усилителя А. Причем внешние возмущения никак не повлияют на характер этого сигнала. Его величина и знак будут однозначно зависеть только от температуры вылета электрода.

Подав этот выходной сигнал в блок 8 управления, можно регулировать угол открытия симистора, поддерживая тем самым постоянной температуру вылета электрода, а следовательно, и качество процесса наплавки (сварки).

Снижение температуры подогрева на вылете от оптимального значения при наплавке вызывает увеличение глубины проплавления, появление несплошности в наплавленном слое.

При увеличении значений температуры подогрева от оптимальной имеет место ухудшение качества формирования, появляются грубая чешуйчатость, неравномерность наплавленного валика по ширине и высоте вследствие нарушения стабильности плавле-. ния электрода.

Таким образом, предлагаемое техническое решение позволит повысить качество наплавленного метапла .за счет возможности регулирования подогревом вылета электрода.
