Устройство для вибрационной обработки

Устройство для вибрационной обработки

Иллюстрации

Показать все

Реферат



УСТРОПСТВО ДЛЯ ВИБРАЦИОННОЙ ОБРАБОТКИ, содержащее упруго установленный рабочий орган, дебалансный с подвижным в радиальном направлении по отношению к валу вибратора грузом и регулируемым упором, при этом груз упруго связан с валом вибратора, отличающееся тем, что, с целью расширения технологических возможностей путем обеспечения регулирования амплитуды колебаний рабочего органа, вал вибратора выполнен полым, а регулируемый упор - в виде стержня переменного сечения, размешенного внутри вала с возможностью осевого перемещения при помощи дополнительно введенного в устройство привода возвратно-поступательного перемещения с упорным подшипником, связанным с торцом стержня. (Л со к со 4 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН дц 4 В 24 В 31/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3756338/25-08 (22) 10.05.84 (46) 23.11.85. Бюл. № 43 (71) Вол ковысский завод литейного оборудования (72) М. В. Шербо и П. А. Дроздов (53) 621.9.048.6 (088.8) (56) Бурштейн И. Е. и др. Обьемная вибрационная обработка. М.: Машиностроение, 1981, с. 31 — 32, рис. 6. (54) (57) УСТРОЙСТВО ДЛЯ ВИБРАЦИОННОЙ ОБРАБОТКИ, содержащее упруго

-установленный рабочий орган, дебалансный с подвижным в радиальном направле„„SU„„1192948 А нии по отношению к валу вибратора грузом и регулируемым упором, при этом груз упруго связан с валом вибратора, отличаюи1ееся тем, что, с целью расширения технологических возможностей путем обеспечения регулирования амплитуды колебаний рабочего органа, вал вибратора выполнен полым, а регулируемый упор — в виде стержня переменного сечения, размещенного внутри вала с возможностью осевого перемещения при помощи дополнительно введенного в устройство привода возвратно-поступательного перемещения с упорным подшипником, связанным с торцом стержня.

1192948

2Ф 2д

1 20

Составитель А. Букатов

Техред И. Верес Корректор А. Зимокосов

Тираж 768 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Гратилло

Заказ 7210116

Изобретение относится к области объемной вибрационной обработки и может быть использовано на металлообрабатывающих предприятиях при механизации и автоматизации отделочных операций: снятии заусениц, очистке окалины и облоя, шлифовании, I полировании и др.

Целью изобретения является расширение технологических возможностей устройства путем обеспечения регулирования амплитуды колебаний рабочего органа на ходу.

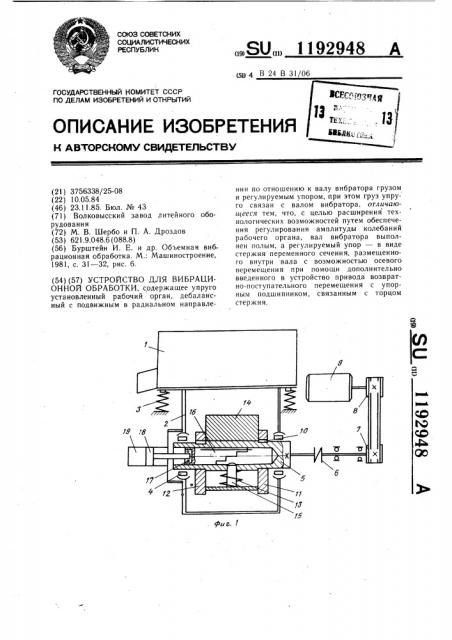

На фиг. 1 представлено предлагаемое устройство для объемной вибрационной обработки; на фиг. 2 — устройство для дистанционного управления.

Устройство для объемной вибрационной обработки содержит рабочую камеру 15

1 с вибратором 2, установленную на пружинах 3. Внутри корпуса вибратора 2 на подшипниках 4 установлен полый вал 5, соединенный через эластичную муфту 6 и клиноременную передачу со шкивами 7 и 8 с

20 многоскоростным электродвигателем 9. На полом валу 5 установлены неподвижно на шпонках 10 два дебалансных груза 11 и 12, между которыми установлен подвижно упругоплавающий под действием пружины 13 и центробежной силы дебалансный груз 14, жестко соединенный со стержнем 15, пропущенным внутрь полого вала 5, где установлен упор 16 переменного сечения, подвижно соединенный с помощью упорного подшипника 17 со штоком поршня 18, закрепленного на корпусе вибратора 2 цилинд- 30 ра 19, полости которого соединены гибкими трубоп ровода ми с полостями цилиндра 20 дистанционного устройства, шток поршня 21 которого соединен гайкой 22, имеющей шкалу установки амплитуды, с винтом 23, снабженным маховичком 24. Полости цилиндров !

9 и 20 и гибкий трубопровод заполнены жидкостью.

Устройство работает следующим образом.

Рабочая камера 1 заполняется наполнителем и обрабатываемыми деталями. Необходимая частота колебаний устанавливается на пульте управления. Необходимая амп.литуда колебаний устанавливается по шкале, размещенной на гайке 22, вращением маховичка 24, движение синхронно передается через винтовую и гидравлическую передачи на упор 16 переменного сечения, который определяет величину дебаланса груза 14. Вращение вала 5 вибратора осуществляется от многоскоростного электродвигателя 9 через клиноременную передачу со шкивами 7 и 8 и эластичную муфту 6.

Перед пуском вибромашины система, состоящая из неподвижных дебалансных грузов

11 и 12 и упругоплавающего дебалансного груза 14, уравновешена действием пружины 13 и дебаланс ее равен нулю. При пуске машины по мере увеличения частоты вращения вала 5 автоматически под действием центробежной силы, оси вращения дебалансного груза 14 пружина 13 сжимается и дебалансный груз 14 перемещается в радиальном направлении от оси вращения до соприкосновения упора 16 с торцом стержня 15. При останове машины по мере уменьшения частоты вращения вала 5 центробежныая сила, развиваемая дебалансным грузом 14, уменьшается и пружина 13 возвращает дебалансный груз 14 в исходное положение.
